产品详情

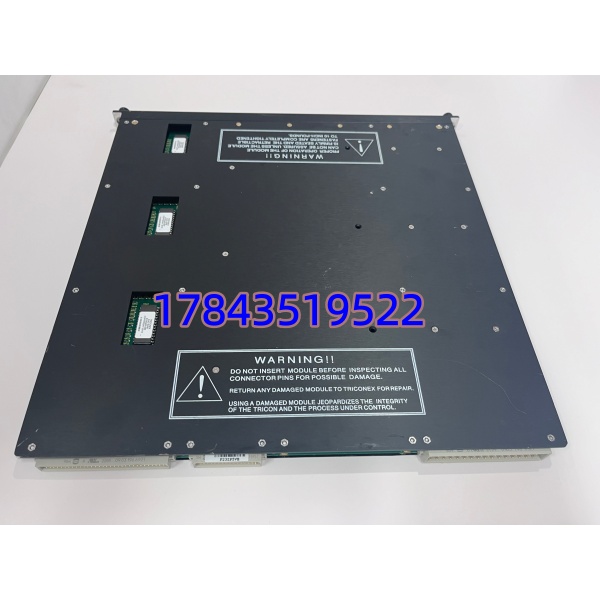

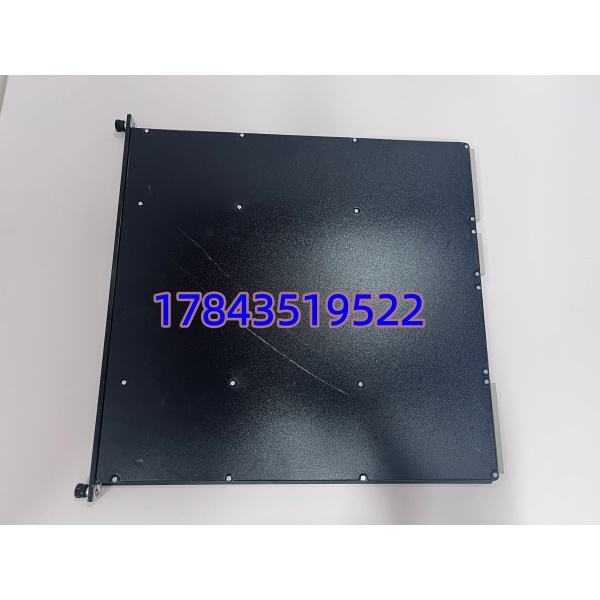

· 型号：3805H（Triconex 3805H / 3805HE — Enhanced Analog Output Module）
· 品牌：Triconex（Schneider Electric — Process Automation Safety & Critical Control）
· 系列：Tricon TMR Safety System — 3805 Series Analog Output (AO) Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3805H（Enhanced，常见也标 3805HE；非 Enhanced 版 3805 为早期型——功能兼容但诊断略少，建议备 3805H） |
| 制造商 | Triconex / Schneider Electric (原 Invensys) |
| 模块类型 | TMR Analog Output Module — 8 Channel, 4–20 mA (or 0–20 mA / 0–10 V 组态) |
| 适用机架 | Tricon v9 / v10 / v11 Main / Expansion Chassis（槽位类型：AO Slot，与 AI/DI/DO 不混插） |
| 输出通道数 | 8 路独立模拟输出（每通道源自三 CPU 表决后数值） |
| 输出信号类型 | 4–20 mA DC（默认，两线制有源输出），可组态 0–20 mA 或 0–10 V（需外部回路供电及端子块跳线确认） |
| DAC 分辨率 | 16-bit |
| 输出精度 | ±0.1% FS @25℃（典型，据 Triconex 3805 Datasheet）；全温 ±0.2% FS |
| 更新速率 | 与 Tricon 主任务周期同步（典型 50/100/200 ms 可组态），<50 ms 输出响应 |
| 负载能力 | 典型 ≤750 Ω @24 VDC 外部回路供电（建议现场配 24VDC 隔离电源至端子块） |
| 通道诊断 | 开路检测(Open Wire Detect)、短路限流、三通道 Cross-Compare 表决、模块自检 FAIL 指示 |
| 表决机制 | 三通道独立 D/A → 外部回路取表决值（Voter 在主处理器，模块负责三路并行转换与 Compare） |
| 状态指示 | PASS / FAIL / ACTIVE LED + 每通道 OUTPUT ACTIVE LED（8 个） |
| 配套端子块 | 通常用 Tricon TB810 (Analog I/O Termination Block) 或 3805 专用 TB — 端子块与 3700A(AI)、3625(DO)不通用（部分 TB 系列混用需注意跳线配置） |
| 供电方式 | 由 Tricon 机架背板 5VDC（逻辑）+ 现场 24VDC 经端子块馈入输出回路 |
| 背板功耗 | 典型 4.5 W（据官方 Datasheet） |
| 热插拔 | 支持（在线更换，TriStation 自动重读 I/O Map——建议先确认 No I/O Force 激活） |
| 敷形涂层 | 3805H Enhanced 常见带 ISA S71.04 G1/G3 敷形涂层（以实物丝印 C 或 Coating 标记为准） |
| 工作环境温度 | -20℃～+70℃（运行）；存储 -40℃～+85℃ |
| 安规/SIL | IEC 61508 SIL 3、IEC 61511、FM / CSA / ATEX / IECEx（依证书版本） |
| 物理尺寸(约) | 标准 Tricon 单槽模块 ≈170×30×200 mm |
| 重量(约) | 0.35～0.45 kg |
| 备注 | H 后缀 = Enhanced Diagnostics/Hi-Performance；部分现场有 HART 透传版(3805H w/ HART)需确认现网是否用 AMS 读 HART——普通 3805H 不阻断 HART 但无数字回路供电 |
产品介绍
在某个炼油 FCCU 装置碰过一回：重整工段调节阀突然不跟踪——查是 3805H Ch3 输出回路外接 24VDC 熔丝烧（不是卡坏），现场慌着要换卡。3805H 是 Tricon SIS 系统里把三取二表决后的控制指令”翻译”成 4–20mA 送给现场调节阀/定位器的关口，本身 MTBF 极高（无活动部件，光电隔离+TMR 交叉比对），真正故障多是外部回路电源异常、端子块接线松动或 HART 负载电容超导致振荡，而非卡体损坏。现场实测发现它的通道开路检测很灵敏——如果 TriStation 报”Open Wire” 先查现场阀侧线路和供电熔丝再怀疑模块。
从 ABC 分类它是 A 类 SIS 关键件（控制放空阀/燃料气切断/急冷水泵最小流量再循环调门——SIS 输出失效可能拒动或误关引发安全事件）：按现网 3805H 装机量 5%～10% 设 Buffer Stock（最少每套 Tricon 机架群备 1 块冷备），注意与现网同 Rev 优先，并确认端子块 TB810（或对应 AO TB）可挪用或按 10% 另备。Tricon 早期 v9 卡部分 EOL 提示 Legacy，关注 Schneider PCN——若 EOL 按现网 10%～15% Last-time-buy。
应用场景与库存策略
SIS AO 卡故障或外部回路供电丢失 = 调节型安全关断/放空阀指令冻结在最后值（依 Fail Action 设计——常见 Fail Last 或 Fail to Safe Position），严重时需旁路 SIS 输出或手动强切，增加安全风险。而 Tricon 老代 v9/v10 部分 I/O 新件交期 12～24 周或仅 NOS，是石化 SIS 典型 Legacy 痛点。
典型场景与备货建议：
- 炼化 FCCU/加氢/乙烯 SIS（Tricon 机架控制放空阀/燃料气切断/最小流量再循环调门 AO 点）：通常每 SIS 域 1～4 块 3805H → 按 3805H 装机量 5%～10% 备安全库存，最少全厂同 Tricon 代次备 1 块冷备（同 Enhanced 版优先）；同步确认 TB810 或 AO 端子块可挪用或少量备。
- 非安全 DCS 模拟输出（DeltaV/Ovation AO 如 5X00167G01）：不是同一件——Tricon 3805H 插 Tricon 机架经 SIS Voter 表决，DCS AO 插 DCS I/O 柜，物理/固件/组态(TriStation vs DeltaV/Ovation Global Database) 全不通，多系统单位最易 BOM 串线，ERP 分建物料号。
- 与 Tricon 3700A(AI)、3625(DO)、3503E(DI) 区分：物理尺寸近但 Slot Keying 与 TriStation I/O Type 不同——插错槽位报 Slot Mismatch，下单核对 “3805H” 字样（常带 HE 或 3805H REV xx）。
- 已升级 Tricon CX / Trident / EcoStruxure Tricon：新机架仍向下兼容 3805H（通常），但确认 v11+ 固件兼容性——如全新项目用新代 I/O 按新 BOM，不按此 LTB。[请以 Schneider Tricon Compatibility Matrix 为准]
真实案例：南方某炼厂 2019 年大修后开工，重整单元 Tricon SIS 某 3805H Ch5 输出恒 0mA——TriStation 报 Open Wire。追查是端子块 TB810 外供 24VDC 熔丝老化断开（非卡坏），临时短接恢复。当时库房无 3805H 冷备（以为”不会坏”），等调货 11 天。事后该厂把 3805H 列入 A 类 SIS 备件按 8% 装机量备货，规定 SIS 机柜外供 24VDC 电源模块及熔丝纳入月度点检，随大修做 AO 通道模拟输出校验（读回 mA 值比对设定）。
