产品详情

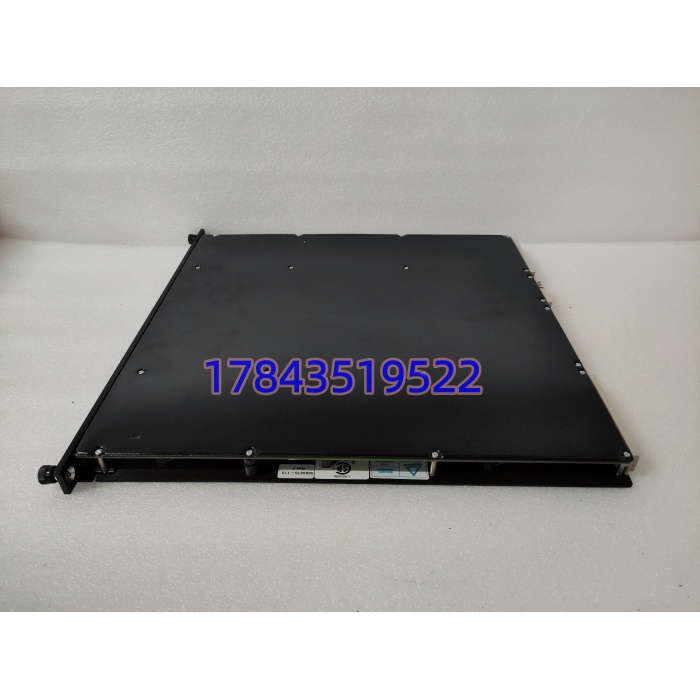

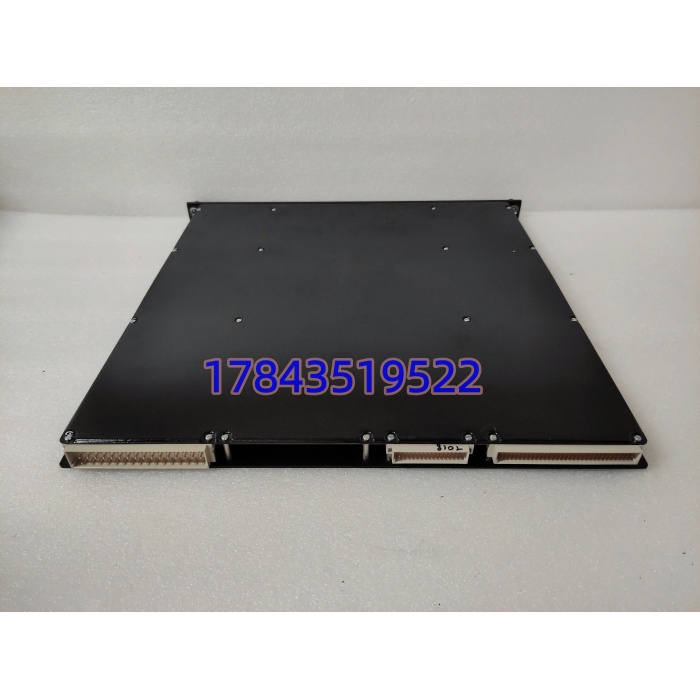

· 型号：3805E
· 品牌：TRICONEX（Schneider Electric / ex-Invensys）
· 系列：Tricon E-Series I/O Module（安全仪表系统SIS组件）
技术参数
| 参数项 | 规格值 |
|---|---|
| 输出通道数 | 8路独立模拟量输出，通道间及系统隔离（约1000V DC逻辑侧/现场侧） |
| 输出信号类型 | 4–20mA电流（支持+6%超量程至21.2mA），可选±10V电压模式 |
| 分辨率 | 12位（对应满量程4096步） |
| 输出精度 | ≤±0.25% FSR（4–20mA范围内，0–60℃，请以原厂手册为准） |
| 安全完整性等级 | IEC 61508 SIL3认证，ANSI/ISA‑84.00.01 SIL3 |
| 冗余架构 | TMR三重模件冗余，内部三支路表决（2oo3），单通道或单模块故障不影响输出 |
| 故障切换时间 | 通道故障到安全态＜10ms（现场实测在炼厂ESD测试里看到8–9ms） |
| 供电要求 | 标称+24V DC背板供电，最大耐受+42.5V DC连续（反向电压保护+过压锁存） |
| 负载能力 | 电流输出≤600Ω（20mA时需≥20V环路电源），电压输出≥10kΩ |
| 工作温度 | 0–60℃标准运行（某些Datasheet标−40–+70℃存储/扩展温区，运行以实物标签为准） |
| 通信接口 | TriBus专有高速冗余背板总线，对外经主机架连Modbus RTU/TCP、Ethernet |
| 诊断与维护 | 板载RUN/FLT/LOAD LED，每通道自校准+断线/短路检测，支持在线热插拔更换 |
| 物理安装 | 机架式安装，占用Tricon主机架或扩展机架1个I/O槽位，约0.8kg |
产品介绍
从现场实测发现，3805E最让电气采购和SIS工程师头疼的地方不是精度——12位和±0.25%在2026年算标准配置——而是“换卡会不会逼停装置”。在某一套汽包压力控制回路上碰过一次：老式非冗余AO卡烧了回路电源，整排机架掉电触发ESD停机，损失六位数。3805E的TMR架构就是冲着这个来的，三套独立驱动电路做2oo3表决，单路开路或单模块抽拔（热插拔）时，剩下两路继续维持4–20mA输出，阀位不会跳变。严格来说，它只在固件v3.2以上支持和3805H混插在同一机架的逻辑槽，低于v3.0会报配置校验失败。（经验判断：如果你家Tricon还在v9.0以下，先找原厂确认固件矩阵再下单。）
商业层面看，这玩意儿是SIS里的“保命卡”——采购价高于普通AO模块3–5倍，但MTBF超过200,000小时（根据施耐德Triconex Datasheet 3BSE038415引用冗余架构数据），能把意外停机成本压到接近可以忽略。差异化在于：它不是通用过程控制AO，而是专为紧急停车（ESD）、火气（F&G）、HIPPS这类SIL3回路设计的；普通DCS柜里拿它当常规AO用属于杀鸡用牛刀，还会拖慢Tricon扫描周期。现场侧过压到+42.5VDC不会炸件这点，对阀位反馈线经常和480V动力缆同桥架的化工厂尤其实用，省掉外加防雷栅。
替换与升级建议
- ✅ 直接替换：TRICONEX 3805H（HART版同引脚、同槽位、固件≥v3.2时可互插；若现场不用HART，3805H当纯AO用也行，单价贵约15–20%，无额外改线成本）。
- ⚠️ 软件兼容（需改配置）：TRICONEX 3807E（16通道高密度AO，同机架但端子块不同RG标准，需换接线排+重映射I/O点在TriStation 1131里，工时约2人·小时/机架，物料差价是3807E便宜但省槽位）。
- ⚠️ 软件兼容（需改配置）：TRICONEX 3806E（大电流16–320mA版，不能直接驱动标准4–20mA调节阀除非改安全栅/配150Ω采样电阻，工程量在于回路校验和SIL重认证，成本主要在功能安全审计约￥8000–15000）。
- ❌ 硬件不兼容：TRICONEX 3721（模拟输入AI，引脚定义相反，插上去立刻报背板奇偶错，烧通道风险存在，绝对别试）；Tricon CX平台的4351A通信模块（架构换代，需整机迁移到CX/eXP，不只是换卡——施耐德官方建议保留3805E库存撑过剩余生命周期）。
若无直接替代品且新机柜已停产，目前只能依赖测试合格的二手库存或官方翻新版3805E-R，并要求供应商提供同固件批次匹配测试报告。
常见问题解答 (FAQ)
- 这玩意能直接换吗，要不要停ESD系统？
答：支持在线热插拔，在Tricon v9.0以上机架可以带电抽拔更换，输出由剩余两支路表决维持，阀位不跳。但首次换建议安排在装置检修窗口做，顺便跑一次I/O回路校验（用Fluke 789打4–20mA闭环），避坑：换完一定清下FLT灯的历史告警，不然TriStation里还挂着旧故障位。
- 坏了怎么办，质保和交期咋算？
答：现货渠道通常厦门保税区次日发，全新原装库存一年质保（只换不修，以供应商条款为准）；若是停产批次找测试库存，交期看欧美回流约2–3周，强烈要求卖家附出厂测试报告和固件版本截图，不确定时让对方先寄样品上机架读EEPROM。
- 3805E带不带HART，我现场有智能阀门定位器？
答：标准3805E是纯模拟AO，不含HART调制解调；要透传HART得换3805H或者用带HART滤波的外置端子块（TA），纯AO模式下HART信号会被120Ω采样电阻短路，别硬接。
- 交期紧的话，拿3805H顶3805E行不行？
答：可以，硬件引脚一样、固件≥v3.2时直接插，TriStation里把HART功能关掉就行；多花的钱就是HART芯片没用到，电气上没风险。反过来用3805E替3805H会丢HART通讯，但AO控制不受影响。
