描述
产品详情

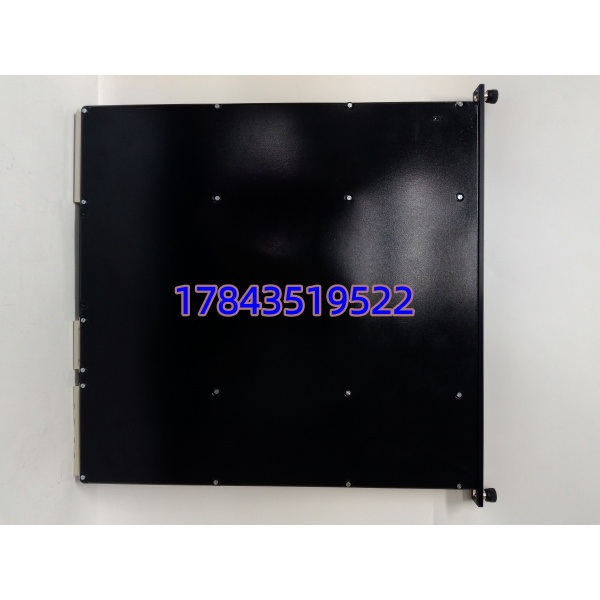

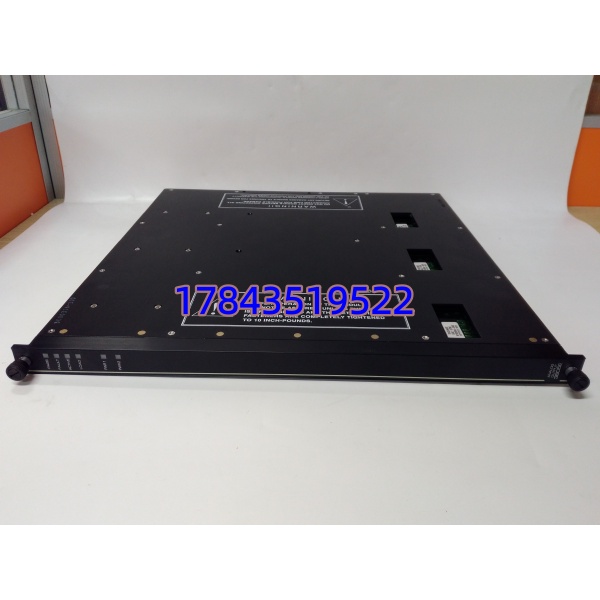

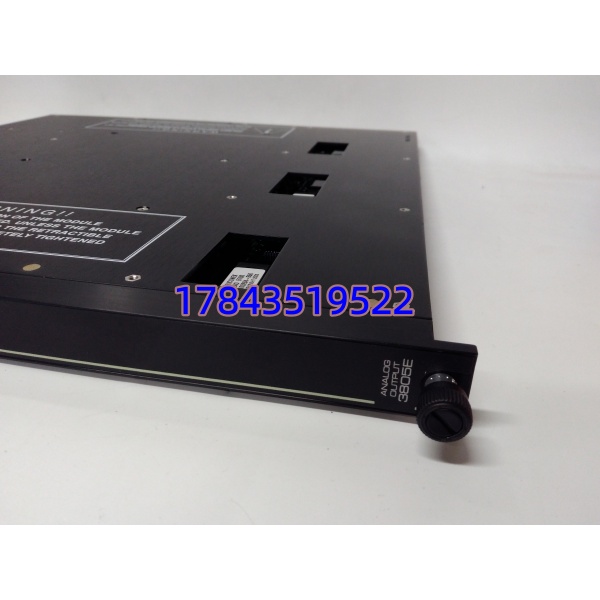

· 型号：3805E
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR 安全控制系统 I/O 模块
规格参数
- 产品类型：模拟量输出模块（Analog Output, AO），TMR三重模冗余架构
- 输出通道数：8路独立4–20 mA电流输出（+6%超量程，最大21.2 mA）
- 分辨率：12位
- 输出精度：＜0.25% FSR（4–20 mA范围内，0～60℃）
- 输出回路电源：外部供电，标称24 VDC，最大+42.5 VDC（持续过压保护），带反向电压保护
- 负载要求：250Ω时需＞20VDC；500Ω＞25VDC；750Ω＞30VDC；1000Ω＞35VDC（最小1A回路电源）
- 通道隔离：各通道共用返回（DC耦合，非逐点隔离），系统侧与现场侧经光耦隔离
- 故障切换时间：＜10 ms（单支路失效时TMR投票切换）
- 自诊断：每通道断线/短路检测，模块级PASS/FAULT/ACTIVE/LOAD/PWR LED指示
- 安装方式：Tricon机架插槽，机械键位防误插，支持在线热插拔更换
- 配套端子：须配External Termination Panel（ETP，如9771-210或对应型号），经专用 ribbon 电缆连接
- 安全认证：IEC 61508SIL 3，TÜV认证
- 工作温度：0～60℃（部分资料标-40～70℃，以具体Tricon机架环境为准）
- 物理特征：模块面板豌豆绿色标识条，约 16×10×5 cm，重≈0.8 kg
产品介绍
3805E是Triconex Tricon安全系统里最常用的8路4–20mA模拟输出卡，专门给SIS/ESD系统驱动现场调节阀定位器、变频器给定、放空阀控制回路用。它走TMR架构——三套独立电路并行运算，背板硬件表决，单通道或单支路故障不影响输出，模块自诊断一旦发现异常立即告警但继续无扰动运行，这是普通PLC AO卡做不到的。
和3805H比，3805E是标准版（3805H为高性能版，在某些新Tricon v11+机架可互换需核对固件），老实说现场90%存量装置用的就是3805E。有一点要注意：它本身不带回路电源，必须外接24–42.5VDC给现场回路供电，且须搭配Triconex原厂外部端子板（ETP）和专用电缆，不能直接甩线接现场。
应用场景与行业案例
我在海上平台和炼化装置ESD柜见过3805E报警FAULT点亮——查下来是现场阀门定位器漏电拉低回路电压导致单支路诊断报警，好在TMR投票没影响输出，系统照常跑，趁窗口期热换掉就完了。要是普通单通道AO卡早已经误动或失输了。
典型场景：
- 炼化/乙烯装置 ESD紧急停车系统——SIL3等级驱动放火炬调节阀、紧急切断阀定位器，非它不可因需TMR容错+SIL3认证，普通AO卡过不了SIS审计。
- 海上平台/长输管线压缩机组控制——高温高湿盐雾环境，3805E持续自诊断能在回路断路第一时间上报，避免调节阀失控。
- 电厂FSSS（炉膛安全系统）/化学水处理——驱动调节门给定，与Tricon DI/DO（3503E/3604E等）混架配置统一组态。
- LNG接收站 BOG压缩机防喘振——要求无扰动切换和快速故障检测（＜10ms），3805E满足。
真实案例：
某沿海炼油厂重整装置，大修后开工当天一个3805E亮FAULT灯（PWR1丢失），AO输出实际仍正常因TMR表决。翻备件柜发现只剩一块拆机件——确认序列号清晰、触点无氧化、上电自检PASS后插入空槽预热，待夜班低负荷窗口将原槽模块拔出换新，TriStation在线识别无报错，全程未停ESD主控制器。老师傅感慨：”Tricon最值钱的就是这热插拔，3805E不断电解体换卡救过我们好几次开工。”
