描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 3805E；3805H（改良版，更大感性负载耐受，直接替代 3805E） |
| 适配控制器 | Tricon MP3008、MP3009；系统固件最低 V9.6 版本 |
| 通道数量 | 8 通道，DC 耦合，公共返回 |
| 输出信号 | 4‑20mA，超量程 2‑21.2mA，不支持 0‑10V 电压输出 |
| 分辨率 | 12Bit；全通道更新速率＜10ms |
| 输出精度 | ＜0.25%FSR（0‑60℃） |
| 负载阻抗 | 最大 750Ω@20mA；回路外部 24VDC 供电 |
| 电气隔离 | 现场回路对逻辑侧 1000V DC 隔离 |
| 安全认证 | IEC61508 SIL3，TÜV AK‑6 |
| 总线接口 | TriBus TMR 三重冗余背板总线；支持在线热插拔 |
| 诊断能力 | 回路开路、短路、回路失电诊断，故障上报告警 |
| 工作温度 | 0℃~+60℃；湿度 5‑95% 非凝露 |
| 配套端子板 | 配套专用 ETP 端子板，回路配置外部保险 |
| 产品状态 | 原厂停产，拆机存量备件；3805H 可直接替代 3805E，3805E 不可替代 3805H |
产品深度介绍

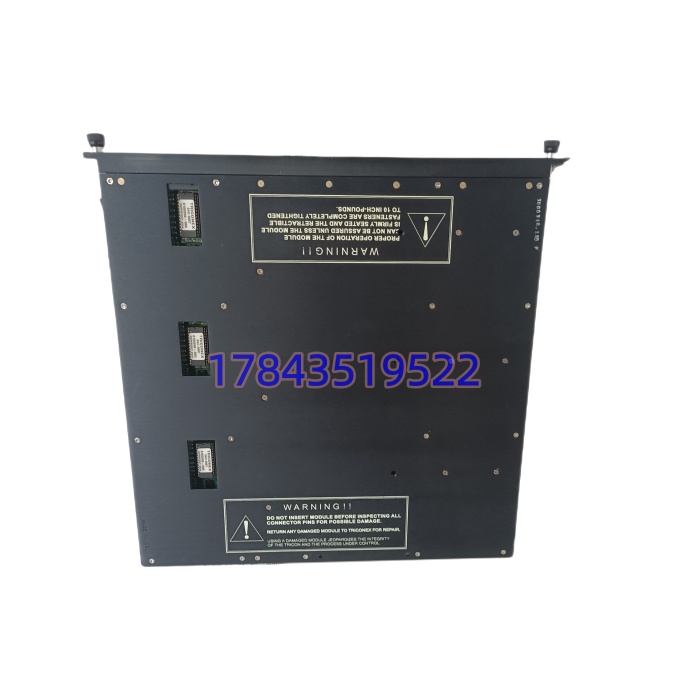

TRICONEX 3805E 是 Tricon TMR 安全仪表系统的 8 通道三重冗余模拟输出卡件，用于 SIS‑ESD/F&G 系统输出 4‑20mA 信号，驱动工艺调节阀、防喘振阀等关键安全执行机构。
模块内部 A/B/C 三路独立 TMR 通道并行运算，硬件三取二表决输出，单通道硬件故障不影响回路输出；支持在线热插拔，不停机维护更换模块；具备完整回路级诊断，可检测回路开路、短路、供电丢失，故障信息上传 HMI。
改良版本3805H，增强感性负载驱动能力，软件、机架、端子板完全兼容，可直接替换 3805E；但 3805E 不能用于原本设计 3805H 的高感性负载回路。整套硬件生命周期结束，化工、炼油大量在役老 SIS 系统只能使用拆机备件；更换备件务必核对模块固件版本与主处理器固件匹配，否则会出现通道报错。
应用场景与行业案例
前两年，某炼化厂一套 SIS 系统 3805E 模块随机报通道诊断故障，对应防喘振阀输出信号波动。装置无法停车，只能依靠另外冗余控制器维持生产，一旦模块彻底失效，压缩机组会触发联锁跳车。原厂无新品，整套系统升级改造周期长，只能寻找兼容存量备件。
该模块面对的工程痛点：老旧 Tricon SIS 系统，AO 模块电容老化，出现间歇性通道故障；3805E 与 3805H 不可反向替代；固件版本不匹配，上机直接报模块不识别；回路故障容易误判模块损坏。
典型应用场景：
- 石油化工‑SIS‑ESD 安全联锁系统 压缩机组防喘振阀、工艺调节阀 4‑20mA 控制输出，TMR 三重冗余保障故障状态下输出可控。
- 炼油厂‑加氢、催化装置安全仪表 关键工艺回路执行机构控制，回路断线、短路实时诊断，满足 SIL3 安全回路要求。
- 油气‑海上平台火气 F&G 系统 平台透平机组安全控制，机柜温度湿度波动大，模块老化故障高发。
- 火电‑燃机 BMS 燃烧管理系统 燃机燃料调节阀模拟量输出，保障机组启停阶段安全控制。
案例：炼化厂压缩机组 SIS 模块紧急替换 去年夏季，华东某炼化厂加氢装置 SIS 系统，一块 3805E 模拟输出模块间歇报通道故障，防喘振阀输出偶发波动。装置连续运行，无长期停机窗口；原厂已经停产物料。
运维确认硬件故障，不升级整套系统。采购备件核对模块固件版本，和现场 MP3008 处理器固件匹配，完成 Tricon 仿真机架上电测试。备件到货后利用夜间短时维护窗口热插拔更换，更换后下载硬件组态，全部 8 个通道做回路测试；回路输出稳定，诊断全部消除，压缩机组恢复完整安全冗余。
