产品详情

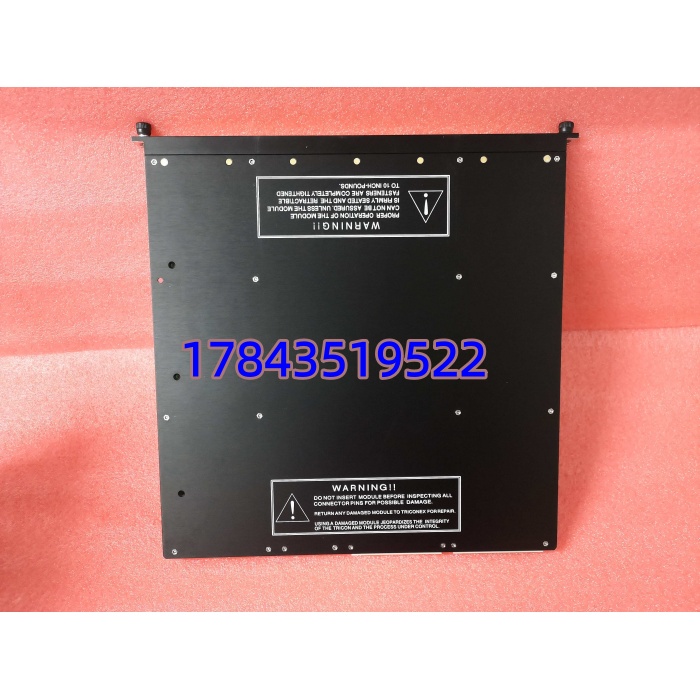

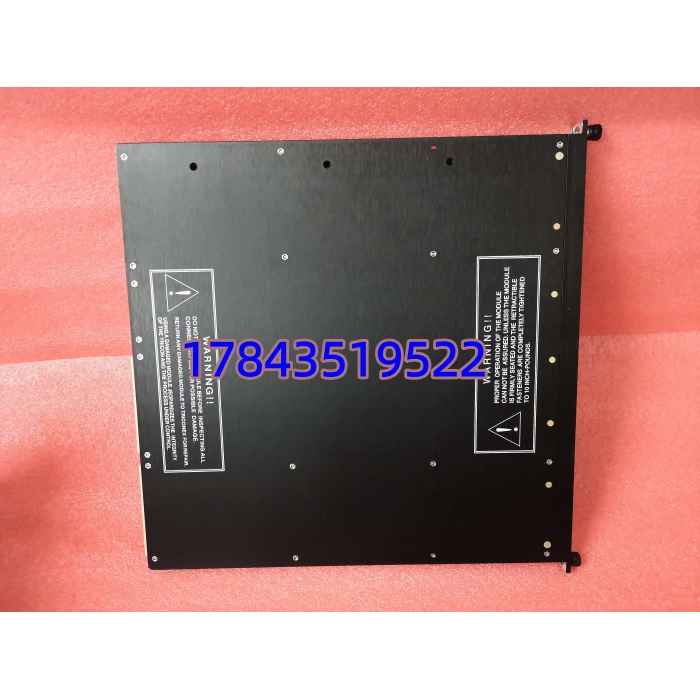

· 型号：3721C（与 3721 同系，”C”为后期批次/扩展温度版，电气机械兼容）
· 品牌：Triconex（Schneider Electric / Invensys，霍尼韦尔 TPS 项目常见配套）
· 系列：Tricon TMR Safety System — 适用于 Main/Expansion Rack v9/v10/v11
规格参数
- 产品型号：3721C（参照 Triconex 3721 Analog Input Module，”C”后缀为改进批次）
- 模块类型：TMR 三重化冗余 32 通道模拟量输入模块（Analog Input, AI）
- 输入通道：32 路，差分（Differential），直流耦合
- 输入信号类型：电压模式 — 0～+5 V DC 或 ±5 V DC（双极性需组态）；4–20 mA 需外置 250Ω 精密电阻转 1–5 V
- 输入阻抗：>100 kΩ（差分输入模式，需核对原厂手册精确值）
- 输入过压保护：连续耐受 150 V DC / 115 V AC（通道间及通道-逻辑侧）
- A/D 分辨率：12 位或 14 位可编程（依固件版本）
- 精度：≤ ±0.15% FSR（满量程范围），0℃～+60℃ 工作温度
- 更新周期：10 ms（全通道同步扫描，可组态）
- 共模抑制比（CMRR）：≥ 85 dB（DC～100 Hz）
- 正常模式抑制比（NMRR）：≥ 60 dB（需核对原厂手册）
- 隔离：通道组 ↔ 逻辑侧光电隔离；三表决通路独立
- 安全认证：IEC 61508SIL 3，TÜV / FM / CSA（以模块铭牌为准）
- 热插拔：支持在线插拔更换（Hot-Swap），系统需已正确组态允许）
- 诊断：通道开路/短路检测、表决不一致报警、模块自诊断、Watchdog
- 工作温度：0～+60℃（3721C 扩展温度版可达 -40～+70℃，以铭牌标注为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH（非凝露）
- 安装方式：插入 Tricon Main/Expansion Rack I/O 槽位，56 针连接器配对应端子板（如 8112 系列 AI TB）
- 功耗：典型由机架背板 +5V 供给，约 3～5 W（需核对原厂手册）
- 指示灯：PWR / ACTIVE / FAULT LED + 通道状态指示（部分批次）
- 组态软件：TriStation 1131 / System Configuration，需匹配 Tricon 固件版本
- 外观标识：黄色手柄（Tricon AI 模块标准色）
产品介绍
3721C 是 Tricon SIS 平台的标准 32 路模拟量输入卡，负责把现场压力/差压变送器、温度变送器经配电或外置取样电阻转成的 1–5V / 0–5V / ±5V 信号送进 TMR 主处理器做 2oo3 表决。它不做回路供电（不供 24V DC 给变送器，那是外配安全栅/配电模块的事），纯采集+隔离+诊断。差分输入+高共模抑制让它能在变频器、大电机旁边保持信号干净——这是普通 PLC AI 卡做不到的。
有一点要注意：3721C 和 3721 电气兼容，但 TriStation 项目 I/O Definition 里选的类型要匹配（3721 vs 3721C），否则报 Module Mismatch，在线改一下就好。4–20mA 信号必须外配 250Ω 精密电阻（通常在安全栅端或端子板内已集成），别直接灌电流进电压输入脚。停产多年，市面基本靠库存或测好拆机件。
应用场景与行业案例
痛点切入
我处理过一个加氢裂化装置，ESD 系统里一台 3721 老化后偶发”通道表决不一致”报警，查是内部基准漂移——温漂导致某一表决通路与其他两路差超阈值。换 3721C 后自检清零。老 Tricon 系统 AI 卡故障率低但电容老化是时间问题，超过 12–15 年建议逐步储备。
典型场景
- 炼油/乙烯 ESD — 关键压力/差压/液位变送器模拟量进 SIS 做高高/低低联锁，SIL 3 架构要求 TMR AI
- 海上平台 F&G+SIS — 气体检测变送器 4–20mA → 外置 250Ω → 3721C，带断线检测
- 透平压缩机组 ITCC — 轴振动/位移前置放大器输出 ±5V 或 0–10V 差分信号直接进 3721C
- 化工反应装置 — 温度变送器（TT）输出 4–20mA 参与安全联锁，要求通道独立诊断不停机
- 电厂锅炉保护 — 汽包液位差压变送器三取二表决前经 Tricon AI 采集
真实案例
某沿海炼厂催化裂化装置，Tricon v10 系统一台 3721 AI 卡故障（FAULT 灯常亮，TriStation 报”Module Failed – AI Chksum Error”）。恰库房有一块 3721C（原计划扩容剩的）。凌晨 1 点半确认系统允许热插拔→松锁定→拔出旧板（系统转降级运行报警正常）→插入 3721C→ACTIVE 亮、FAULT 灭→TriStation Online 确认 I/O 值恢复→改项目 I/O Definition 中模块类型为 3721C 消除 Mismatch 告警。全程不停 SIS，班长说”幸亏 C 版能顶上”。教训：备件池建议同时备 3721/3721C，版本差 TriStation 里校准即可。
