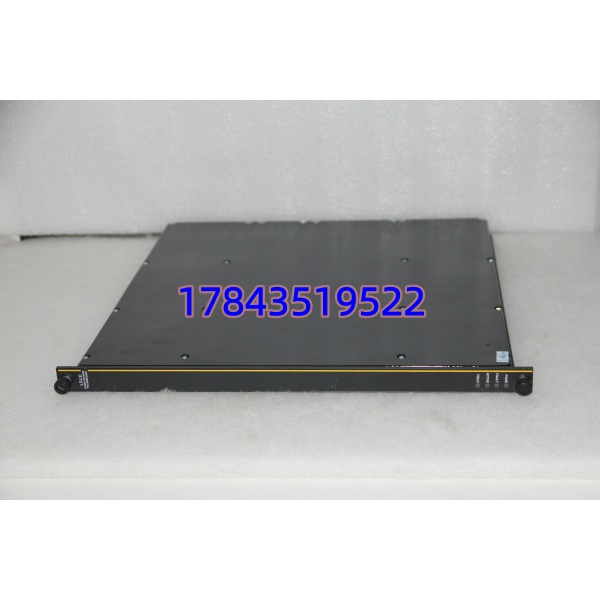

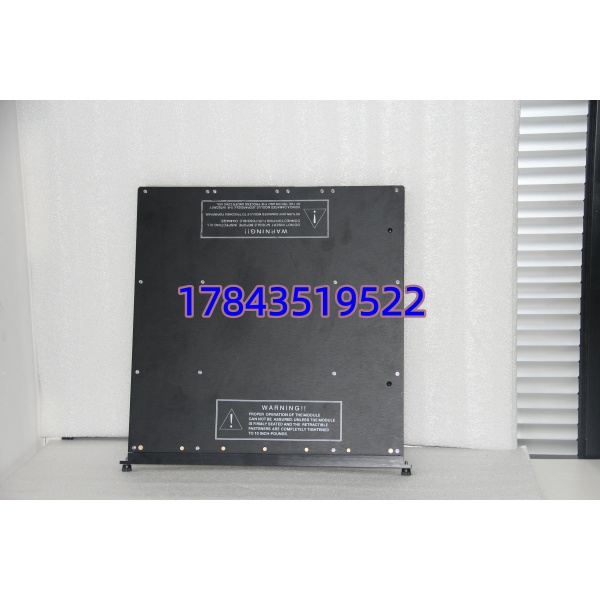

产品详情
· 型号：3721
· 品牌：Triconex（原 Invensys，现属 Schneider Electric）
· 系列：Tricon TMR Safety Instrumented System（SIS）
规格参数
- 产品类型：三重化数字量输入模块（TMR Digital Input Module）
- 输入通道数：16通道（每通道三重独立采样，三取二表决）
- 输入信号类型：24 Vdc 离散信号，支持干接点（无源）或湿接点（PNP源型，需外部24V）
- 输入电压范围：标称 24 Vdc（工作范围通常 15～30 Vdc，低电平 ≤5V，高电平 ≥18V）
- 每通道输入电流：典型 7～10 mA @ 24Vdc（以具体版本手册为准）
- 通道隔离：通道间及场侧与逻辑侧隔离（典型 ≥1500 Vrms）
- 响应时间：典型 ≤ 2 ms（信号上升/下降沿至 TriBus 更新）
- 安全认证：IEC 61508SIL 3，部分版本符合 IEC 61511、API 670
- 通讯总线：TriBus（Tricon 专用三重高速 I/O 总线）
- 热插拔：支持在线更换（Hot-Swap），系统保持运行
- 工作温度：0～+60℃（部分资料宽温 -40～+70℃，需核对具体版本）
- 功耗：由背板供电，典型约 8～15 W（依负载而定）
- 安装方式：插于 Tricon 主机架或扩展机架专用槽位，配对应端子板（如 9662-610 等，需核对）
产品介绍
这是 Triconex Tricon 系统里最常用的 24Vdc 安全数字量输入模块。核心卖点不是”采信号”，而是用三块并行电路分别对同一现场开关量做三次独立采样，再通过 2oo3 表决剔除单点故障——模块内部一路光耦坏了、现场线短路了，系统照跑并出诊断，不会误跳闸也不会漏信号。
坦白讲，它跟普通 PLC DI 卡完全两码事。普通卡件坏了可能丢扫描或报故障，3721 是专为 ESD/F&G 这种”宁可错报不停机、绝不能漏报”的场景设计的。如果你的 Tricon 系统里 ESD 阀位反馈、急停按钮、火气探头 DI 点挂在这块卡上，它是整个 SIF 回路的第一道关口，选型替代不能含糊。
应用场景与行业案例
痛点切入
凌晨两点在 DCS 柜前碰到过一次：现场急停按钮拍下，Tricon 诊断却报”Input Degraded”——原来是老 3721 某一表决通道光耦老化，但系统没跳车也没误动，只是悄悄把该模块降为 1oo2 运行并弹报警。换作普通 DI 卡，这时候要么误动跳车，要么直接漏掉急停信号，责任谁都担不起。
典型场景
- 炼化/乙烯 ESD 系统：急停按钮、联锁限位开关输入——必须 SIL 3 且 TMR 容错，非它不可。
- 海上平台火气系统（F&G）：烟雾/可燃气体探测器 DI 反馈——高湿高盐需强诊断+热插拔。
- 燃气轮机保护：转速开关联锁输入——要求 <2ms 响应+高 MTBF。
- 输气管线压缩机组：防喘振联锁 DI——停机损失百万/小时，必须容忍单点故障继续运行。
真实案例
南方某 LNG 接收站，Tricon v10 机架一块 3721（接 8 个 ESD 阀位反馈）运行第 17 年后偶发”Module Fault”。备件库刚好存了一块测试好的拆机 3721（同 HW Rev）。趁白班低负荷，先确认三主处理器在线，直接拉开模块把手——系统报”Module Removed”但未跳车，插入新模块后自动同步配置，两分钟内恢复正常。老师傅说：”这玩意儿就是为这种时刻设计的，别在单模块故障时空机架，先确认冗余状态。”
常见问题解答 (FAQ)
问：3721 支持热插拔吗？拔的时候会跳车吗？
答：支持热插拔，正常三主处理器在线时拔出不会跳车，系统降级运行并报警。但注意——必须确认机架供电和主处理器均冗余正常后再操作，拔之前建议在 TriStation 看一眼”System Status”，避免在已降级（只剩单/双 MP）状态下再拔导致 SIS 失电或跳闸。
问：3721 和 3700D / 3604E 有什么区别？能混用吗？
答：不能混。3721 是 16点 24Vdc DI（TMR）；3700D 是 32点 DI（非 TMR 或不同架构）；3604E 是 DO。插槽和背板定义不同，硬插会损坏或无法识别。
问：原厂说停产了，买拆机件要注意什么？
答：3721 已 EOL。市面基本是 NOS（库存新）或拆机测好件。收货查三点：①金手指无氧化发黑；②标签激光打印（非贴纸伪造）；③ HW Revision 尽量匹配原系统（TriStation 会比对，差异过大可能报 Keying Mismatch）。务必让卖家上测试台跑过诊断再发货。
问：换新模块后 TriStation 报 Keying Error 怎么办？
答：说明 HW Rev / Option Key 与原组态不一致。进 TriStation → Hardware → Set Keying，选”Accept Module”或手动改为匹配，或按原组态购买对应 Rev 的模块。不建议长期关 Keying 检查。
问：3721 能用在 ICS Triplex Trusted 机架上吗？
答：绝对不行。Triconex 3721 只认 Tricon 机架背板 TriBus；ICS Triplex（Rockwell）Trusted 系列用的是完全不同的 TMR 总线架构和物理插槽，互不兼容。
