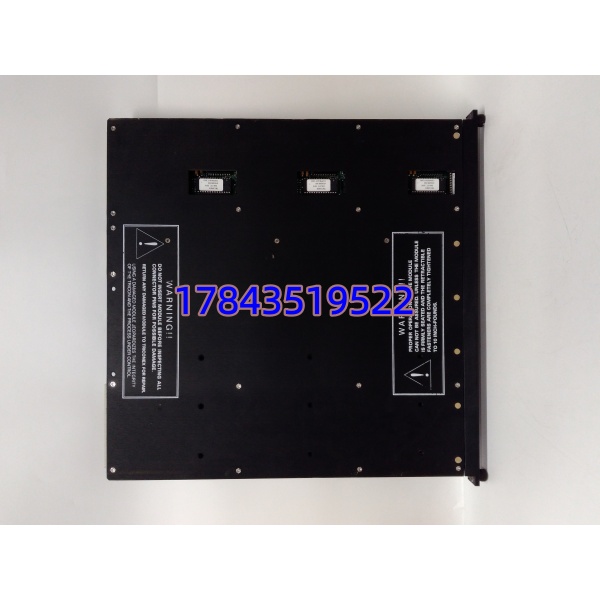

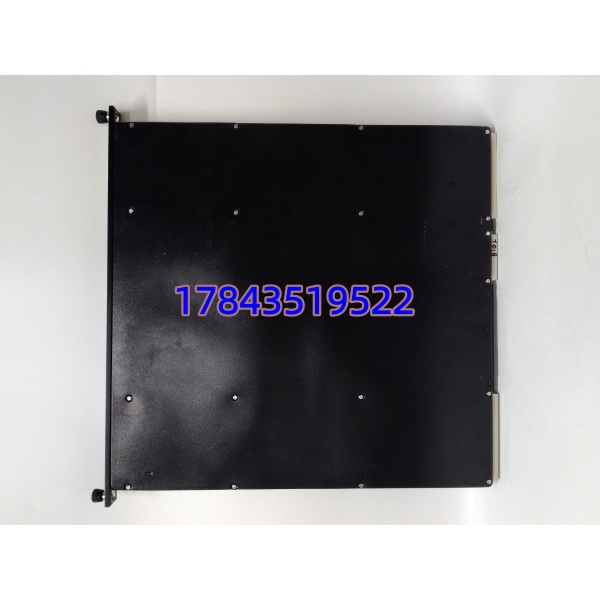

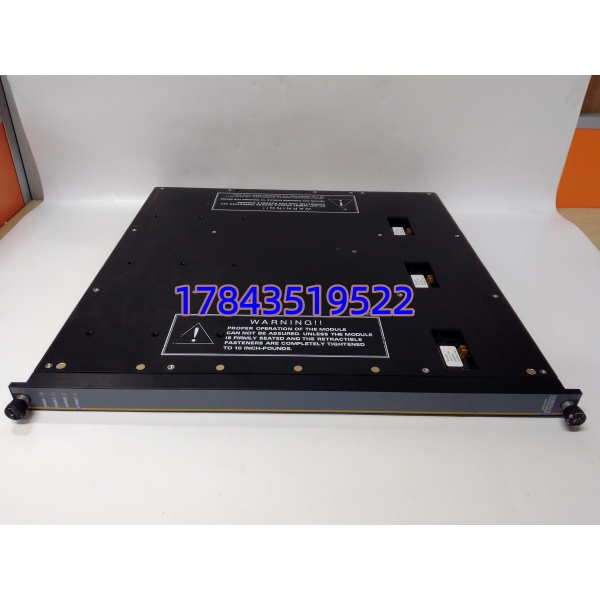

产品详情
· 型号：3708EN
· 品牌：TRICONEX（Schneider Electric 收购）
· 系列：Tricon TMR Safety Instrumented System（v9/v10/v11 机架兼容）
规格参数
- 制造商型号：TRICONEX 3708EN
- 产品类型：TMR 热电偶及通用模拟量输入模块（TriBus I/O）
- 输入通道：16 通道，差分输入，通道间及通道-背板隔离
- 支持信号类型：热电偶 Type J、K、T、E（冷端补偿内置）；±10 V DC；4–20 mA DC（需外供回路电源，模块本身不供电传感器）
- A/D 分辨率：16 bit
- 测量精度：典型 ±0.05% FS（以原厂 datasheet 为准，受 TC 类型及线长影响）
- 隔离电压：通道-背板 ≥1500 V DC（典型 2500 Vrms），通道间隔离
- 冷端补偿范围：0～+60℃（机柜内环境，依赖机架温度基准）
- 安全完整性等级：SIL 3 per IEC 61508/ IEC 61511，TÜV 认证
- 供电：由 Tricon 机架背板提供 +5 V DC（典型约 1.2 A），无需外部电源给模块本身
- 工作温度：0～+60℃（存储 -40～+85℃，部分资料标宽温需核对 firmware 版本）
- 安装方式：插入 Tricon 主/扩展机架（如 8110/8112 chassis），支持在线热插拔
- 诊断：每通道开路/断偶检测、超量程报警、持续在线自诊断，故障通过 SOE 上报 TriStation
产品介绍
3708EN 是 Tricon TMR 安全系统里的隔离热电偶/模拟输入卡，主要用来把现场温度（TC）或电压/电流信号送进 ESD/F&G 安全逻辑。三个物理通道各自独立采集同一现场信号，经 2oo3 表决剔除单通道故障——这是它和普通 AI 卡最大的区别：不怕单点漂移引发误跳车或漏动作。
和早期 3708E 比，3708EN 是增强版，固件诊断更完善，与 v10/v11 机架原生兼容，现场替换基本不用改数据库（部分老项目需 minor firmware check）。有一点要注意：它本身不给传感器供 24V DC，4–20mA 回路需外部配电——别和 3704E/3704EN（有源 AI）搞混。
应用场景与行业案例
痛点切入
我在炼化装置见过因普通 AI 卡某通道温漂触发虚假高温联锁，装置误跳车损失六位数。后来改成 Tricon + 3708EN，单通道坏点被表决屏蔽，SOE 里只记一条”Channel X Degraded”，工艺照跑，检修窗口再换——这就是 TMR 输入的价值。
典型场景
- 炼油/乙烯装置加热炉 — 多点热电偶温度采集进 ESD，SIL3+TMR 防误跳车
- 海上平台 F&G（火气）系统 — 现场 TC 长距离走差分隔离抗干扰，通道诊断可发现断线
- 化肥/煤化工反应器 — 高温测点密集，需 16 通道高密度隔离 AI 直接入 Tricon
- 老厂 MRO 替换 3708E — EN 版向下兼容多数 v9+ 机架， firmware ≥指定版本即可
真实案例
南方某 LNG 接收站，夜间 DCS 弹出”Reactor Temp Lo”联锁预报警。翻 SOE 发现 Tricon 机架 Slot 5 的 3708E 报 Channel 3 断偶，实际现场接线没问题。库房有块 3708EN 测试良品，确认机架 v10.5 支持，带电拔出旧卡、插入新卡，TriStation 自动识别，报警消失。老师傅说：”幸亏买的 EN 版，插进去直接 Online，没碰逻辑。”
