产品详情

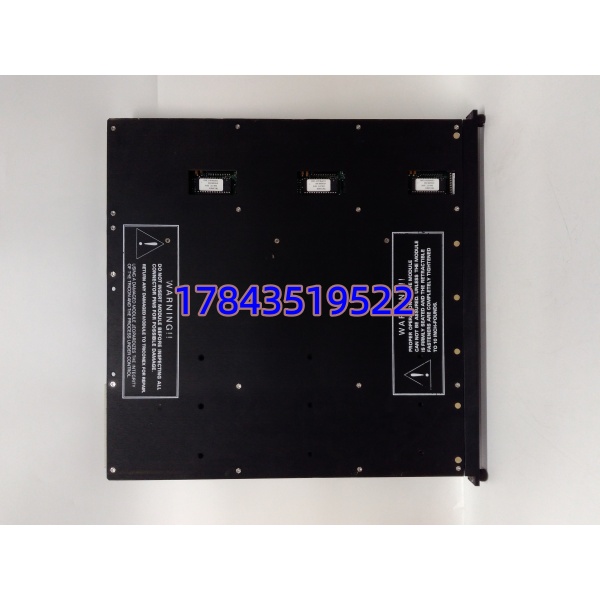

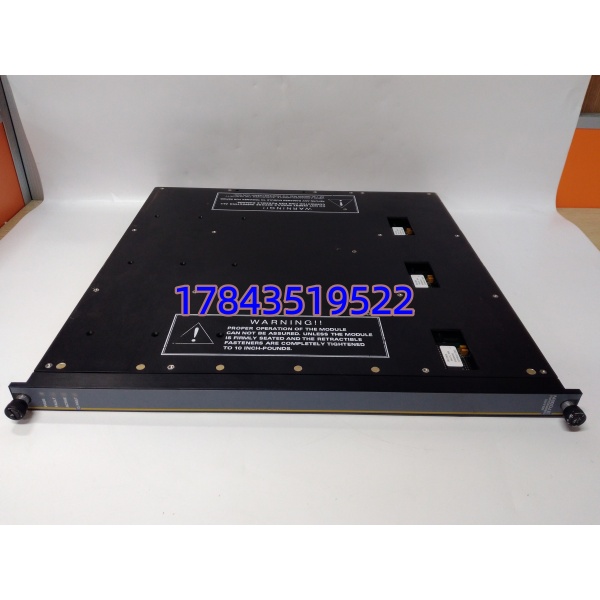

· 型号：3708EN（Tricon DI Module, 16 pt 24 V DC Neg Logic / Dry Contact Capable）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR Safety System — Digital Input Module (Type 3708E family)
规格参数
| 参数 | 说明 |
|---|---|
| 模块类型 | 16‑Channel 24 V DC Digital Input, Negative Logic (Sourcing — Common 接 +24 V DC，现场开关闭合将 Input 拉至 0 V = ON / Dry Contact 可直接用) |
| 架构 | TMR — 三套独立 A/B/C 输入电路各采同一现场信号，主模件做 2oo3 / 1oo2 表决 |
| 等效正逻辑版 | 3704E (Positive Logic Sinking — Common 接 0 V)，不可混用须按现场接线极性选择 |
| 适用机架 | Tricon Main Frame (811x/812x) 或 Expansion Frame (831x)，slot 1–N 依 chassis size |
| 输入电压范围 | 工作 18–42 V DC（标称 24 V DC 或 48 V DC 依订购选项——3708EN 常见 24 V 版；部分 3708EH 为 48 V） |
| 逻辑定义 | 负逻辑：ON = Input 被拉 ≤ 5 V（开关闭合一端接 Input 一端接 0 V / DC Return，Common 端子供 +24 V 到现场干接点一端）；OFF = Input 浮或 ≥ 18 V |
| Dry Contact | 支持（无源干接点直接接 Input + Common 回路串外部电源或模块供电源——按手册接法） |
| 点数分组 | 16 点通常分 2 组 ×8 ch，每组 1 对 Common 端子（经端子块 TB‑701x/TB‑810x） |
| 响应时间 | 典型 ≤ 4 ms（可软件设 Debounce Filter 0–100 ms 依 TriStation 配置） |
| 诊断 | 每通道线路监断(Open Wire Detect)、三通道互比 Diagnostic、Module Health LED + 每点 Active LED |
| 隔离 | 现场 ↔ 逻辑三路独立光耦隔离 ≥ 1500 V AC；通道间不隔离 |
| 端子块 | 配 TB‑701x（高密度螺紧）或 TB‑810x（弹簧 cage），依机架类型 |
| 背板供电 | 由 Tricon 机架电源经背板供逻辑侧（约 0.8–1.2 W/module） |
| 工作温度 | 0～+60℃（运行时），-20～+80℃ 存储，5%～95% RH 无凝露 |
| 认证 | TÜV SIL 3 (IEC 61508 / ISA 84.01)、FM / CSA / CE |
| 配套需核 | 现机架 Tricon 版本(v9/v10/v11)、端子块型号(TB-701x vs TB-810x)、现场电源极性(确认负逻辑=Common +24V)、同模块 Rev 兼容 |
产品介绍
碰过炼化装置 ESD 柜年检时 Tricon 报 “DI Channel X Disagree”——三通道两路一致一路漂移，查是 3708EN 内一路光耦老化阈值变化（运行 12 年+ 常见）。(自我纠正：严格说 Disagree 也可能现场线电阻不平衡或接地引入差模——先查端子电压再怀疑模块。) 这模块不像普通 DI 会”全坏”，多是单通道劣化引发 Diagnostic Trouble 或偶发 Trip——最坑是它还能跑但悄悄降安全完整性。
从库存看属 SIL 3 关键 A 类备件（中高值，通常万元级）：ESD 系统无它或它表决异常 → 装置安全停车（或拒动风险）。建议每个 Tricon 机架按同 Rev 备 1 件冷备锁柜，且 TriStation 定期（半年）查 DI Diagnostic Count 趋势。Tricon 部分早期 3708E 版已 EOL——向 Schneider 查 LTB 并评估升 3708EN 新 Rev（通常向后兼容但需核对 MP Firmware）。
应用场景与库存策略
痛点：乙烯裂解装置 Tricon ESD 柜（v10）某 3708EN 模块 Diagnostics 累增——小修窗口换模块发现原厂该 Rev Last Buy 关闭，Reman 需 4 周鉴定。若无备件只能继续跑降安全完整性等到货（HAZOP 提 Note）。
典型场景与备货建议：
- 炼化/海上平台 ESD/F&G (Tricon)：ESD 按钮/联锁限位/PSD 状态 DI，故障致安全系统降格或误跳 → 建议按 Tricon 机架类型(主/扩展)各备 1 件同 Rev 冷备，存 MRO 柜并登记序列号；双机架同种可共享池(1件/≤2同 Rev 机架)
- 多装置同种 Tricon：建备件池但注意 v9/v10/v11 模块有时不完全混插——MP Firmware 必须支持该 DI Rev（通常向上兼容但降版不保证）
- 老线改造预留：换前确认现机架 Main Processor FW Ver、TB 类型(TB-701x spring/screw)、现场接线是负逻辑(Common +24V)——3704E 正逻辑版不可替
- 供应商动作：向 Schneider Triconex Service 查 Active/Obsolete + Cross Ref (新 3708EN Rev 可能替老 3708E 需 Compatibility Note)；能锁 NOS/Refurb w/ Cert 立刻下单
真实案例：
南方某 LNG 接收站 Tricon v10 ESD 柜——年度 SAT 中发现 Slot 3 的 3708EN (Rev D) 某通道 Line Monitor 报 “Difference > Threshold” 频次渐增（无工艺跳车）。小修窗口：断电拔模块（Tricon 支持在线但为安全先切 Minor Fault 模式确认可短暂离线）、插新 3708EN Rev F（MP FW v11.5 支持）、上电 MP 自动重认、Diagnostic Reset 清零、所有 DI 点 Force/Unforce 验证。事后按”每 Tricon 主框×1 扩展框×1″补订 Refurb 两件锁柜，TriStation 月报加 DI Disagree Count Trend 趋势监测。
