描述
产品详情

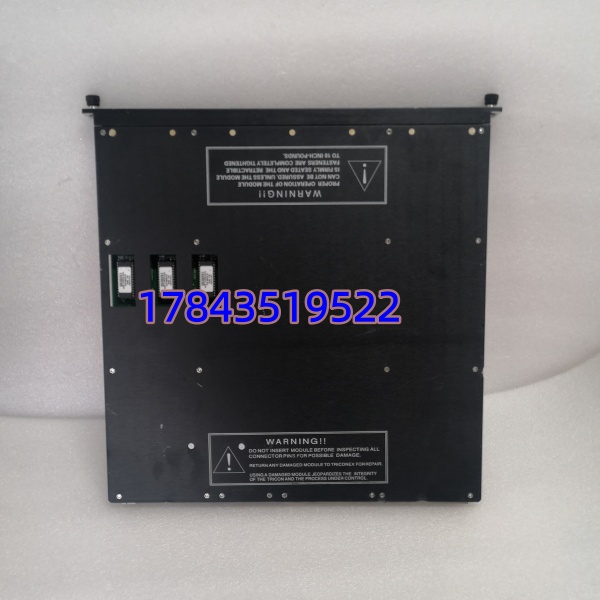

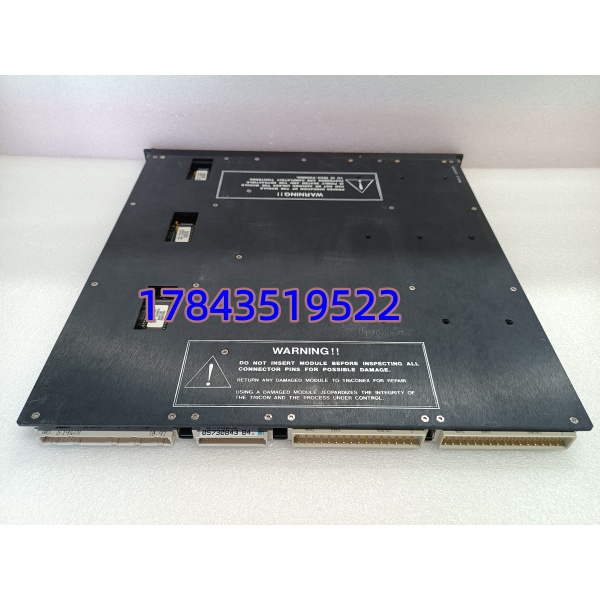

· 型号：3704E
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR Safety System — 高密度模拟量输入模块（需配对应端子单元 TU，如 3704E-TB / 3704E-TBA）
规格参数
- 产品型号：3704E（Triconex High-Density Analog Input Module）
- 制造商：Triconex / Schneider Electric
- 适用系统：Tricon v9 / v10 / Tricon CX 安全系统机架（主/扩展），不可用于 Trident 新平台直插
- 模块类型：TMR Analog Input — DC Coupled, Common Return（非隔离 per channel，组公共）
- 输入通道数：高密度版 64 ch（分组公共）/ 标准版 16 ch（依具体硬件 Rev.），三组 TMR 表决
- 输入信号范围：0–5 VDC 或 0–10 VDC 差分（软件可组态），外部并 250Ω 电阻可换算为 4–20mA
- 输入阻抗：250 Ω（典型，4–20mA 模式）/ >100 kΩ（电压模式）
- 分辨率 / 精度：16-bit A/D per lane；典型精度 ±0.1% FS（25℃），±0.25% over temp
- 更新时间：50 ms / 100 ms（依 Tricon 主扫描周期设定）
- 诊断功能：三通道交叉比较（Voting）、开路/超量程/ Lane Mismatch 报警、模块 PASS/FAULT LED
- 端子单元：需配套 Triconex 端子座（Terminal Block Assembly，如 3704E-TB / 3704E-TBA 螺丝端子或 ribbon cable 型）
- 背板供电：+5 VDC / ±15 VDC 由 Tricon 机架背板提供（典型 <6W）
- 安规认证：IEC 61508SIL 3，FM/CSA/ATEX/IECEx（依具体版本及证书贴标）
- 工作温度 / 湿度：0℃ ~ +60℃（IEC 61131-2工业级）/ 5–95% RH 无凝露
- 热插拔：支持在线更换（Hot-Swap），插入后自动与 Tricon MP 同步配置
- 物理尺寸 / 重量：约 305×30×200 mm（Tricon 标准模块宽度 1 slot）/ ≈0.5 kg
- 生命周期状态：Discontinued / Obsolete（Schneider 已宣布 EOL，新原装仅 NOS 渠道）
产品介绍
现场实测发现这板子最常出问题的不是芯片而是端子座——3704E 本体 TMR 架构很皮实，但配套的 TU（端子单元）螺丝压接点年久氧化后会造成某组通道漂移或报 Lane Mismatch，容易被误判为模块坏。我在一个炼油厂 ESD 系统年检时碰过：反应器顶压变送器信号经 250Ω 电阻接入 3704E，温度循环导致端子微松，三个 TMR 通道投票差值超门限触发伪诊断报警，把模块换新也没好，紧端子就好了。
按 TCO 说它是典型 A 类 SIS 采集前端，失效不直接跳闸但通常导致安全变量（压力/液位/温度）读数不可用迫使 SIF 降级或旁路——这在 API 754合规审查里是大问题。Schneider 已 EOL，新项目转 Tricon CX + 新型 AI，但存量装置维护只能趁二手 NOS 还有货时 LTB。拆机件要警惕电解电容老化致基准电压漂移，必须要求上机架带信号源校验各通道线性度再入库。
应用场景与库存策略
3704E 故障 → 安全相关模拟变量（反应器压力、分离器液位、火炬背压）丢失或降级 → SIF 可能被迫旁路或触发要求停机检修。原厂新货已停，渠道水很深（误标 DO、刷过旧固件混卖常见）。
- 炼化/乙烯装置（Tricon ESD 采集反应器压力/液位变送器 4–20mA→250Ω→3704E） — SIF 降级影响 PHA 合规 → 建议按每套 Tricon 系统至少备 1 块冷备（Cold Spare）封存，配同型号端子座一并保管。
- 海上平台/FLNG（F&G 系统气体探测器 mV 信号接入） — 多机架同种 AI → 建议按装置总数 N，N÷2 向上取整（最少 1） 做全厂共享 Buffer Stock。
- 化工聚合物（高温/高压反应釜安全温度监测） — 环境热应力加速背板连接器氧化 → 建议结合大修做 AI Channel Calibration Check，Lane Deviation 持续增大即计划更换，不硬撑。
- 采购核验：必须要求卖家提供① Tricon 机架实际上线识别截图（显示 3704E Healthy）② 带标准电压源校验 0/5/10V 或 4/20mA 换算通道读数③ 配套端子座型号匹配确认。
真实案例：某沿海炼厂催化裂化装置 Tricon v10 系统，运行第 13 年 #3 槽 3704E 突然报”Lane 2 Open Circuit”且两通道读数归零——现场紧端子无效，调换至邻槽同样报错判定模块内部 A/D 基准漂移。因未留冷备，紧急联系三家 MRO 渠道，最终从新加坡调 NOS 耗时 5 工作日（含清关），期间该压力回路 SIF 暂时旁路运行（开 MRB 特批），险些触发集团安全审计不符合项。事后该厂按”每套 Tricon 系统保底 1 块 3704E + 1 块对应端子座做冷备 + 年度上电校验”整改，再没在此栽过。
