产品详情

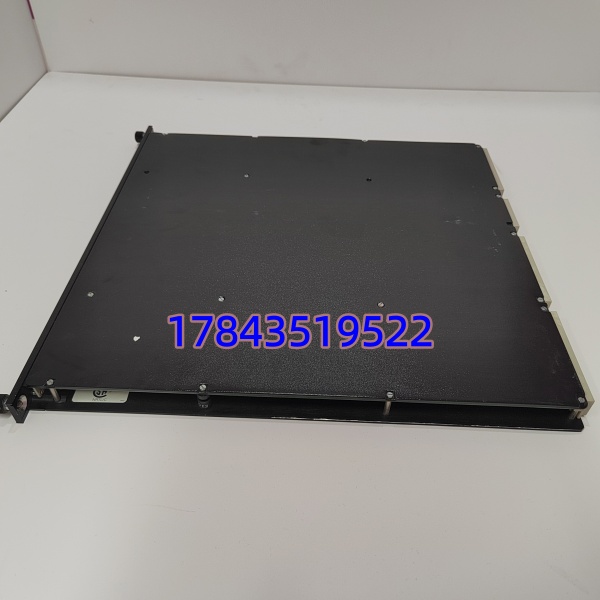

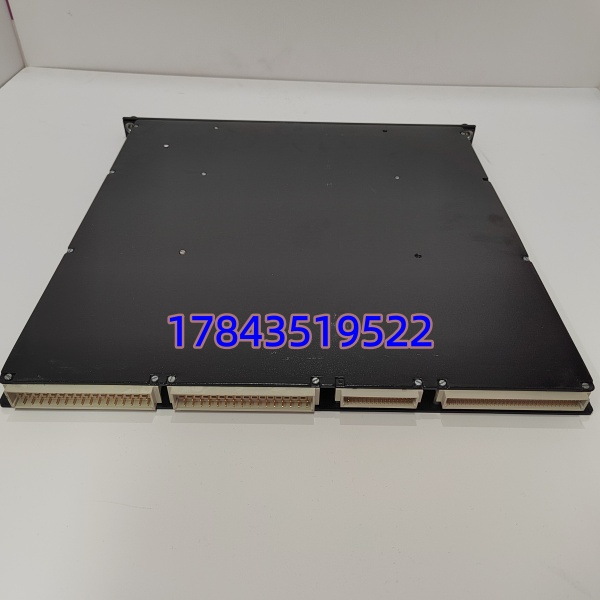

· 型号：3700A
· 品牌：TRICONEX（英维思 Invensys / 现 Schneider Electric）
· 系列：Tricon 安全仪表系统(SIS) v9 / v10 / v11
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 3700A（TMR Analog Input Module） |
| 输入通道 | 32 通道，4线制差分输入（DC耦合），无通道间隔离 |
| 输入信号类型 | 0–5 V DC（标准），配外接250Ω分流电阻可接 0–20mA / 4–20mA |
| 过量程能力 | +6%（至 5.3 V DC），输入回路可耐受 150 V DC / 115 V AC 连续 |
| A/D分辨率 | 12 位（主流批次，部分新版标称等效16位） |
| 测量精度 | ＜±0.15% FSR（满量程），0–60℃ 环境温度 |
| 扫描/更新周期 | ≈55 ms（整模块所有通道一轮） |
| 输入阻抗 | ≥30 MΩ（DC，最小值） |
| 共模抑制比(CMRR) | -80 dB（DC～100 Hz，典型值），共模范围 -12V～+12V pk |
| 安全认证 | IEC 61508 SIL 3，TÜV certified，UL，CE |
| 供电方式 | 由 Tricon 机架背板统一供给 24 V DC（双路馈电），模块功耗＜10 W |
| 诊断与指示 | 每通道开路/短路检测，板载 LED（PASS / FAULT / ACTIVE），支持在线热插拔更换 |
| 工作环境 | 工作 0～+60℃（部分宽温批次 -40～+70℃），5%～95% RH 非凝露，IP20 |
| 安装形式 | 插入式安装于 Tricon 主机架指定 AI 槽位，需配合外部端子板(ETP)及专用电缆 |
| 兼容系统版本 | Tricon v9.0 及以上（v10/v11 全兼容；Trident 系统需核对背板固件） |
产品介绍
化工厂紧急停车系统(ESD)里最怕的不是模块坏——是它悄悄漂了数据还不报警。3700A 靠三路独立 ADC 各自采同一信号再做 2oo3 表决来规避这点，单通道硬件失效时被自动屏蔽，系统照跑不停车。现场实测发现它的差分输入对长距离屏蔽双绞线引入的共模干扰抑制相当干脆，-80dB 的 CMRR 在变频器密集的机柜间基本不用额外加信号隔离器（当然接地一定要按 Triconex 手册做单点接地）。
对采购和工程师来说，它的核心商业价值就两点：一是 SIL 3 认证直接过安评，不用另找第三方鉴定；二是热插拔特性让维护窗口从”等大修停车”变成”在线更换”，MTTR 压缩到分钟级。注意它只认 0-5V 信号，若现场传感器是 0-10V 输出请直接看 3701 型号，别指望跳线改量程——这板上没这功能。
替换与升级建议
✅ 直接替换
- TRICONEX 3700（早期非后缀版）：电气规格几乎一致，3700A 是 3700 的功能等同升级，可直接插槽互换。严格来说部分老工程文件里 3700 的 I/O Definition 需重新编译下载，但硬件插上一般能跑。工作量≈重新下装 I/O 配置，约 15 分钟。
⚠️ 软件兼容（需改配置/接线）
- TRICONEX 3701：同为 32 通道 TMR AI，但输入范围是 0–10 V DC。如果你的现场变送器是 0-10V 输出可用，但 3700A 的 0-5V 系统不能直接替 3701 位——需核实现场信号量程并修改 TriStation 1131 中 Channel Definition 及可能调整分压/接线，工作量中等。
- TRICONEX 3703E：隔离型 16 通道 AI（0-5V/0-10V 可选），通道数减半且带通道间隔离。无法直接 1:1 替换 3700A 的 32 点，需重新分配 I/O 地址、改端子板及图纸，属系统改造级工作，成本高。
❌ 硬件不兼容
- 3805E（AO模块）、3503E（DI模块）：插槽物理兼容但功能类型不同，机架会报 Configuration Mismatch，严禁互插。
- Trident 小型机架专用 AI 卡：背板总线定义不同，3700A 插上去不识别。
原厂已宣布停产(EOL)，无全新 OEM 直接替代。应急只能依靠库存新品或经老化测试认证的翻新件。建议同时询 3700 作为备用——两者可互为救急。
常见问题解答 (FAQ)
Q1：这卡能直接换我机架上坏的 Triconex 3700 吗？不停机能换不？
能热插拔更换，系统不停车。但建议先确认 TriStation 里 I/O 配置是否已包含 3700A（或兼容定义），若原工程只用 3700 老型号，热插后可能亮 Fault——需在线下装 I/O 定义后重新激活。换完观察 PASS 绿灯常亮、FAULT 灭即为正常。
Q2：我现场是 4–20mA 两线制变送器，3700A 能接吗？
可以，但必须在信号回路上串联外接 250Ω 精密分流电阻（通常做在 ETP 外部端子板里），将 4–20mA 转为 1–5V 送入模块。模块本身不带电流→电压转换电路，没接电阻烧进 20mA 会超量程甚至损伤输入回路。
Q3：3700A 和 3701 到底差在哪？我该买哪个？
差在输入量程：3700A＝0–5V DC，3701＝0–10V DC。看你现场传感器/变送器输出——压力/差压变通常 4–20mA（配 250Ω→1–5V，两者都行），但如果是 0–10V 位移/液位传感器就必须 3701，3700A 会溢出限幅。买错插上会测值砍半。
Q4：现在买 3700A 是全新还是翻新的？质保多久？交期怎样？
原厂 EOL，市面基本是 New Surplus（库存新）或 Refurbished（拆机测好）。靠谱供应商应提供 12 个月运行质保及老化测试报告。国内有库存通常 1–3 工作日发货，无库存需海外调货 2–4 周。下单务必注明要求”带测试报告+标签清晰”。
Q5：模块插上 PASS 灯不亮/FAULT 闪红是什么原因？
常见三件事：①机架背板版本太老不支持 3700A 后缀（需 Tricon firmware ≥v9.0，部分极老 v8.x 不行）；②I/O 槽位配置与工程文件不匹配；③模块本身老化（拆机件常见）。先核对机架固件版本，再在线 Read I/O Image 看具体诊断码，不确定请联系技术支持发 Fault Code 截图。
Q6：SIL 3 认证文件能提供吗？这卡过安评要审。
正规渠道可提供原厂 Triconex 3700A 的 SIL 3 Certificate（TÜV 签发，符合 IEC 61508）及 Conformance Statement 复印件。若供应商说没有，建议谨慎——可能是未通过校准的拆机件。
