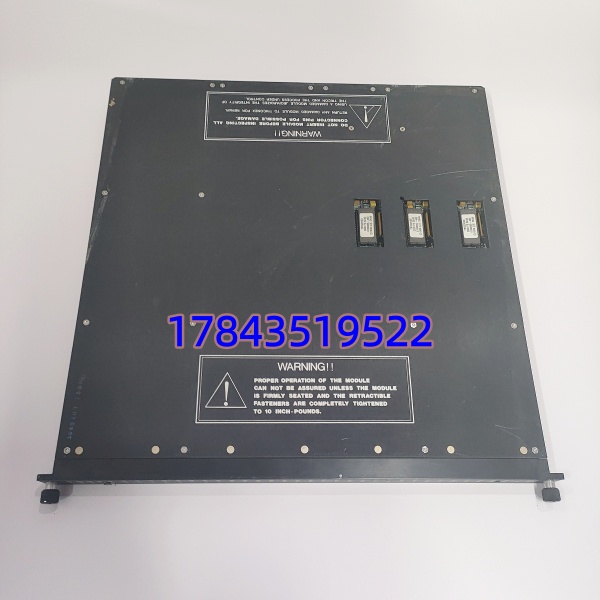

产品详情
· 型号：3674（3674-4101 / 3674-4001 等）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon SIS — 模拟量输出模块（AO）
技术参数
| 参数项 | 规格值 |
|---|---|
| Triconex 型号 | 3674（典型变体 -4101 / -4001，功能相同，标签细微差异） |
| 产品类型 | TMR Analog Output Module — 4–20 mA DC Sourcing（源型输出） |
| 输出通道 | 4 通道，独立三模冗余 DAC 表决输出 |
| 输出信号范围 | 标称 4–20 mA；可组态下扩至 0–20 mA 或 4–20 mA + 报警电平（NAMUR NE43 下报 <3.6mA 或 >21mA） |
| 负载能力 | 最大负载电阻 750 Ω @ 24 V DC 外部回路供电（典型现场调节阀定位器 250–500 Ω） |
| 分辨率 | 12 bit（1 LSB ≈ 0.005 mA @ 20mA 满度） |
| 精度 | ±0.25% of Full Scale（@ 25℃，典型），温漂 ≤ ±0.02% FS/℃ |
| 更新/转换时间 | 整模块 ≈ 55 ms（与 AI 3700A 同步扫描周期匹配） |
| 输出类型 | Sourcing（源型）：模块输出电流从端子 + → 负载 → 0V 返回；不可直接驱 Sinking 型三线制设备无外供 |
| 诊断功能 | 每通道 Open Wire（断线/负载开路）检测、Drive Fault、三路 DAC 不一致报警；板上 PASS / ACTIVE / FAULT LED |
| 回路供电要求 | 外部提供 18–32 V DC（通常取自安全栅/调节器的隔离电源），模块本身不供负载能量 |
| 端子块兼容 | 配 Tricon 模拟量端子块如 3700 系列共用型 ETP（External Termination Panel）或 3674 专用模拟端子——核对现装机柜端子块型号（常见 811x 系列或 3700 ETP） |
| 隔离 | 通道—背板总线 1500 V AC 功能隔离；通道间无隔离（共参考） |
| 热插拔 | 支持在线更换（系统识别后需确认 I/O 映像，建议停机窗口或确认 Degraded Mode 行为） |
| 工作环境 | 0～+60℃（建议机柜 ≤+55℃），5–95% RH 非凝露，IP20 |
| 安全认证 | IEC 61508 SIL 3，TÜV certified，UL / CE |
| 兼容机架 | Tricon v9.0 / v10 / v11 主机架；Trident 需核对背板固件 ≥ 支持 3674（部分早期不识别） |
| 组态软件 | TriStation 1131 — AO Block 中设定 Engineering Units / Range / Fail-Safe Action（Hold / User Defined Value / Fallback） |
产品介绍
SIS 系统里 AO 模块通常只管去调紧急切断阀(ESD)的旁路定位器或助燃风门执行机构——3674 的核心价值是三路 DAC 表决 ＋ 开路检测，单路驱动芯片失效时输出仍正确（Degraded 模式报警但不丢信号），避免调节阀因模块故障意外全关或全开。某 LNG 接收站项目中，原用单通道 AO 卡调 ESD 旁路阀曾发生过驱动 IC 漂移致阀门缓关，换 3674 后 Trip 时开路检测立即抓住一次接线端子松脱预警，没影响安全关断。
采购注意两点：第一，3674 是 Sourcing（源型）输出，现场负载回路需外部供 24V DC——若您原设计是 Sinking（漏型）接收设备需确认极性，必要时加信号隔离器或选外部配电器转换；第二，市面流通基本是库存新或测好拆机（原厂 EOL 区域化），要求：①清晰 Triconex 原标签含 3674 + S/N；②TriStation 能 Read Module Info 成功；③带老化测试报告（含 4 通道加载 250Ω 输出 4/12/20mA 读回误差记录）。它跟 3604E（DO）外形像但功能不通，标签务必核对。
替换与升级建议
✅ 直接替换
- 同型号 3674（含 -4001/-4101 等变体）：硬件完全等同。换上后 TriStation 中确认 I/O Configuration 已含 3674 → Download I/O Image（如改动）→观察 PASS 绿灯常亮、FAULT 灭 → 核对 AO 通道输出值与工程设定一致。无用户参数存模块（Fail-Safe 值在控制程序），直接生效。工作量≈插卡＋I/O 映像确认（5–10 min，建议停小闭环测试）。
- 3674 不同生产批次：通常固件向下兼容，机架自动识别——偶遇老工程库只含旧 Part Number 时在 TriStation Hardware Editor 中 Update Module Definition 即可。
⚠️ 软件兼容（需改接线/组态）
- 3674 与 3681（若存在 8 ch AO 变体——依 Triconex 发布）：物理插槽同但通道数/I/O 定义不同，需重分配 AO 地址、改端子块及 TriStation 中 AO Block 映射——属改造级，不推荐临时替。
- 若现场负载是 Sinking 输入设备（需电流灌入 0V）配 Sourcing 输出：3674 可驱但回路极性要正确（模块 + → 负载 → 0V 回电源负极），若原图纸标 Sinking 接收确认外部电源极性已按 Sourcing 接法布置，否则无电流。
❌ 硬件不兼容
- 3604E / 3601E（数字量输出 DO 模块）、3700A / 3703E（模拟量输入 AI）：插槽物理同但 I/O 类型 mismatch，机架报 Configuration Error，严禁互插。
- Trident 小型机架若背板固件早版不支持 3674：插上不识别——先读机架 Firmware Version（建议 ≥v10.5 对 3674 支持较全，具体查 Triconex Compatibility Matrix）。
原厂部分区域 EOL，无全新第三方替代。建议按 Tricon 机架 AO 槽位数 1:1 备一块同种 3674 库存。
常见问题解答 (FAQ)
Q1：3674 能直接换我机架上坏的 3604E 数字量输出卡吗？
不能。3674 是模拟量输出（4–20mA），3604E 是 16 点 24V DC 数字量输出——插槽虽相同但 I/O 类型不同，机架报 Configuration Mismatch 且不驱动 DO 负载。AO 与 DO 不可互替。
Q2：现场调节阀定位器无反应，模块输出灯正常先查啥？
顺序：①量端子块 AO+ 对 0V 有无 4–20mA（断电拆线测，或串 mA 表在线测）；②确认外部 24V DC 负载回路电源有电且极性对（Sourcing：模块 + → 定位器线圈 → 0V 回电源负）；③TriStation 中 AO Block 设定值非 Force 0%/100% 且未被安全动作置 Fail-Safe；④查端子块保险（如有）是否熔断。开路检测报 Fault 多半是负载回路未闭合。
Q3：换板后 TriStation 报”Module Not Recognized”？
先核：①机架是 Tricon v9+（v8.x 部分不支持 3674 后期批次）；②I/O 配置里是否建了 3674（老工程可能只有 3674 老 Part Number——Update Hardware Catalog）；③金手指氧化用无水乙醇轻擦重插；④读机架 Diagnostics → Slot Status 看具体 Error Code。
Q4：Open Wire（断线）报警一直响但阀动作正常咋关？
在 TriStation 1131 AO Block Properties 中取消 “Enable Open Wire Detection” 或放宽报警延时——某些智能定位器静态吸收电流极小（<3.6mA）会被 NAMUR 判为开路。但建议先确认回路真正闭合而非接触不良，关检测会失去断线预警。
Q5：买拆机件怎么验？
要求：①清晰 Triconex 原标签含 3674 + S/N；②上机架或 Triconex 测试台 Read ID 成功；③4 通道分别输出 4/12/20mA 带 250Ω 负载，读回误差 ≤±0.5% 并附记录；④清除旧序列绑定（如有）。无标签白板拒收。
