描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 3664 |
| 通道配置 | 32 路隔离数字输出通道 |
| 输出额定电压 | 24 VDC（工作范围 16‑30 VDC） |
| 单通道连续电流 | 0.5 A；浪涌 5 A /7ms |
| 通道隔离 | 1500 VDC 通道间隔离 |
| 系统架构 | TMR 三重模块化冗余，2oo3 表决机制 |
| 背板总线 | TriBus 高速背板总线，Tricon 机箱直插 |
| 软件配套 | TriStation 1131、EDM 增强诊断监控软件 |
| 整机功耗 | 小于 13 W（不含现场负载电流） |
| 安全认证 | IEC 61508 SIL3、ATEX、IECEx 认证 |
| 工作温度 | ‑40 ℃ ~ +70 ℃；存储‑40 ℃ ~ +85 ℃ |
| 安装形式 | Tricon 标准机箱插槽，支持热插拔 |
| 生命周期 | 原厂停止生产，仅库存备件供货 |
产品深度介绍

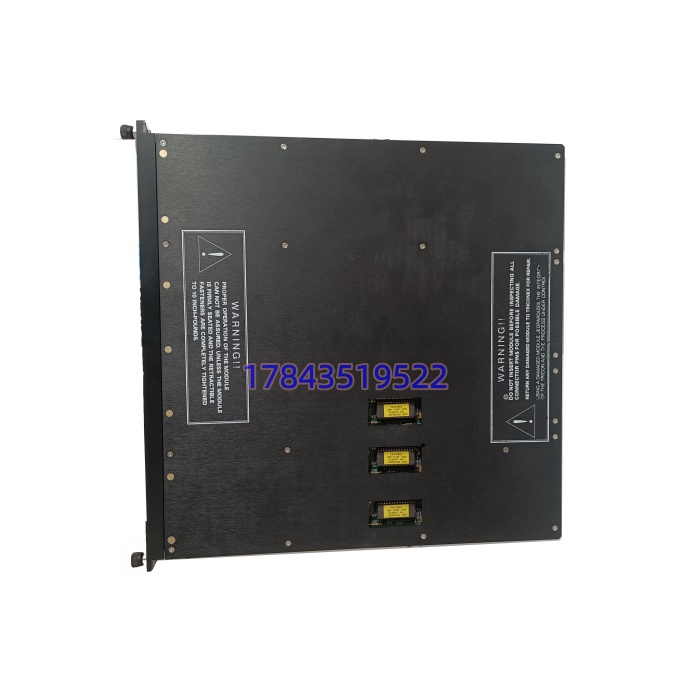

TRICONEX 3664 是 Tricon 安全仪表系统的 32 通道数字输出模块，采用 TMR 三重模块化冗余硬件架构，三路独立硬件回路做信号表决，单点硬件故障不会造成安全回路失效。模块持续对通道负载、接线故障、板卡内部状态做诊断，一旦模块故障或者背板通讯中断，输出会切到预设安全状态，保障 ESD、FGS 联锁动作可靠。
模块通过 TriBus 背板和 Tricon 主控制器交互，适配 Tricon 系列安全机箱，支持在线热插拔。大量炼化、油气、电厂的老 SIS 系统在使用该硬件；原厂已经终止供货，装置出现硬件损坏只能依靠存量备件更换，建议做末次采购储备，规避安全系统无备件带来的运维风险。
应用场景与行业案例
SIS 安全仪表系统直接管控装置紧急停车回路。输出模块一旦故障，会造成电磁阀无法动作，紧急联锁失效；很多在运装置运行超过 15 年，原厂交付周期长达数月，备件断供是运维最大压力。
典型应用场景：
- 石油炼化‑装置 ESD 紧急停车系统 驱动切断阀电磁阀、联锁继电器，发生工艺超限的时候执行装置停车。该模块故障直接影响关键安全回路。
- 油气平台‑火气 FGS 系统 火气系统输出驱动声光报警、消防电磁阀，平台现场电磁干扰大，对模块隔离与诊断能力有硬性要求。
- 联合循环电厂‑燃机安全保护系统 燃机跳闸回路、燃料阀控制回路，SIS 输出模块是机组保护的关键硬件。
- 煤化工‑合成装置安全联锁 高危工艺装置，SIS 系统承担泄压、切断进料保护，模块单点故障不能破坏安全功能。
案例：某西北煤化工装置模块故障抢修 去年上半年，西北某煤化工装置 SIS 系统，一块 3664 模块多通道报负载故障，部分联锁输出回路异常。 维护人员通过 EDM 软件读取诊断信息，确认模块内部硬件异常。联系原厂，货期 17 周。 这套装置不能长时间缺失部分安全联锁，装置只能降负荷维持运行。 拿到现货备件后，维护人员严格执行热插拔操作；更换前记录逻辑组态内该模块通道安全状态参数。备件上机，系统完成表决同步，所有联锁回路恢复正常。事后该企业采购两块 3664 入库作为安全系统应急备件。
