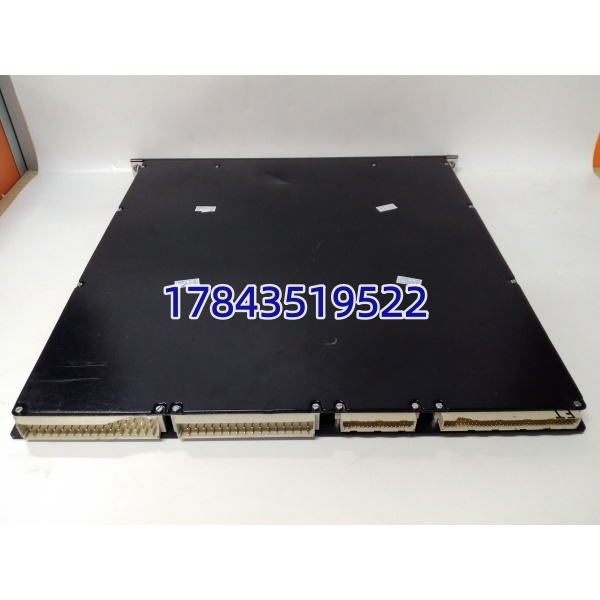

产品详情
· 型号：3625（常见完整订货如 750-3625 或 3625-410 等，市场通称 3625）
· 品牌：Triconex（Schneider Electric — ex Invensys/Westinghouse）
· 系列：Tricon TMR Safety Instrumented System — General Purpose Digital Input Module (GIO-DI)
规格参数
- 产品名称：TRICONEX 3625 32-Channel 24 V DC Digital Input Module (TMR)
- 所属系统：Tricon TMR 安全系统（Tricon 3000/4000/5000 系列机架），配合 MP3008/MP3101 控制器及 Tricon I/O 扩展架使用
- 输入通道数：32 路独立数字量输入（分为 4 组 × 8 通道，各组共 COM 可依现场接线）
- 额定输入电压：24 V DC（工作范围 18～32 V DC，逻辑”1″典型 15～30 V，”0″ ≤ 5 V）
- 输入类型：湿接点（有源 24V DC）或干接点（经内部上拉），源型/漏型依现场接线
- 输入电流：典型 2～7 mA/通道 @ 24V（依版本）
- 线路诊断：每通道支持开路（Open Wire）及粘连（Stuck-at-On）检测（需 TriStation 中使能 Line Monitoring）
- TMR 架构：三路并行采样同现场信号（TMR Wiring 要求三根线或经 TMR 端子板），硬件 2oo3 表决滤除单通道故障
- SOE（事件序列）：板载时间戳，分辨率 1 ms，用于事故追忆
- 响应时间：典型 < 2 ms（信号有效到背板传送），可组态数字滤波 0～100 ms 防抖
- 隔离：通道组 ↔ 逻辑侧光电隔离 ≥ 1500 V DC，通道组间基本不隔离（共 COM 分组）
- 状态指示：前面板每通道 Input LED（绿，亮=逻辑1），Module OK / Fault / Active LED
- 背板通讯：Tricon 专有 TMR 串行背板总线
- 热插拔：支持在线更换（Companion Slot 方式，建议先旁路相关联锁）
- 供电：由 Tricon I/O 机架背板 5V + 辅助 24V 供给，现场输入回路由外部 24V DC 供电
- 工作温度：0℃ ～ +60℃（工业宽温版部分 -20～+70℃，需核对铭牌）
- 安装：插入 Tricon I/O 机架专用槽位，配外部端子板（ETP — External Termination Panel，如 8110-008 或 9771-210 系列）
- 尺寸（模块本体）：约 160 × 38 × 127 mm（H×W×D，依机架版本）
- 认证：IEC 61508SIL 3，TÜV，CE，cULus Class I Div 2，ATEX/IECEx Zone 2
- 备注：3625 与 3503E（老版 32ch DI）功能近似——3625 是 GIO 系列新代号，3503E 是经典系列；物理插槽兼容但通常不能混插不同架构机架（Tricon v9 vs v10/v11 注意 FW 兼容）
产品介绍
3625 是 Triconex Tricon SIS 里最常用的 24V DC 数字量输入卡——紧急停车按钮、ESD 液位开关、压力开高/低、火焰探测器报警接点、阀门全开/全关反馈全靠它采进安全逻辑。板内三路并行采样做 2oo3 表决，单通道光耦劣化或现场线松脱会被自诊断捕获报 Channel Fault 而不影响安全判决，这是普通 PLC DI 做不到的。配合外部端子板（ETP）接线，模块本身无现场端子。
有一点要注意：Tricon DI 推荐 TMR 接线（三根信号线分别进 A/B/C 机架或经 TMR 端子板汇接），单线简配（Simplex Wiring）也能跑但失去通道级诊断覆盖——买模块时确认你们现场是 TMR 还是 Simplex 接线，ETP 型号要匹配。另外 3625 与老 3503E 在外形和槽位兼容但固件 ID 不同，Tricon v10+ 通常都认，极老 v8 机架可能需确认兼容性。换板同型号通常自动识别，建议核对 TriStation 中 Module Properties → Status 无 Fault。
应用场景与行业案例
SIS 最怕 DI 卡”哑掉”——现场 ESD 按钮拍下但卡没读到致拒动。3625 的通道级自诊断（开路/粘连）在定期自检时能把隐性故障暴露出来（报”Input X Line Open”），我在炼化装置遇过老 3503E 输入光耦暗电流偏大边缘告警，换 3625 后清掉。
- 油气/炼化 ESD：ESD 系统接入紧急停车按钮、高液位开关、压缩机允许启动信号、火气探头报警，SIL 3 表决必需。
- 化工/制药 SIS：反应釜超温超压联锁 DI 采集，与 Tricon MP 模块配合实现安全关断。
- 海上平台：与主火气系统(F&G)联动，DI 采集手动释放站、压力开高。
- 电力/水处理：大型机组辅机保护 DI 信号（轴承温度高报警接点、密封油压差低开关）进 SIS。
真实案例：某 LNG 接收站年度 SIL 验证做回路测试，B 列 ESD 急停回路读值异常——TriStation 报 3625 Ch.5 “Line Open Diagnostics Failed”，现场按钮和线缆 OK。拆出模块（已运行 12 年）发现输入端光耦轻微劣化致诊断边缘告警。库房有二手测试良品 3625，在 ESD 旁路许可下拔出旧卡插入新卡，上电 RUN 亮绿，TriStation 自动识别，在线诊断全通道 PASS。工程师说：”Tricon DI 卡很少彻底坏，但这批次光耦是通病，年检诊断报警就别拖。”
