描述
产品详情

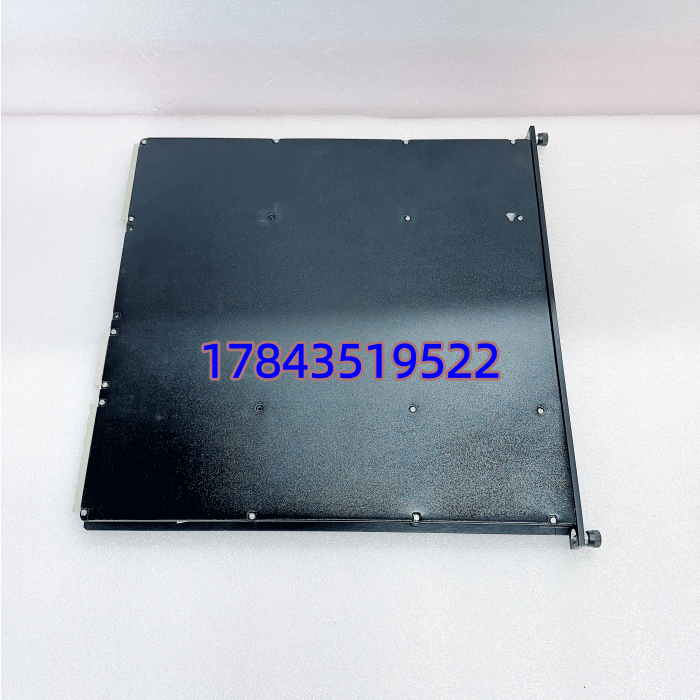

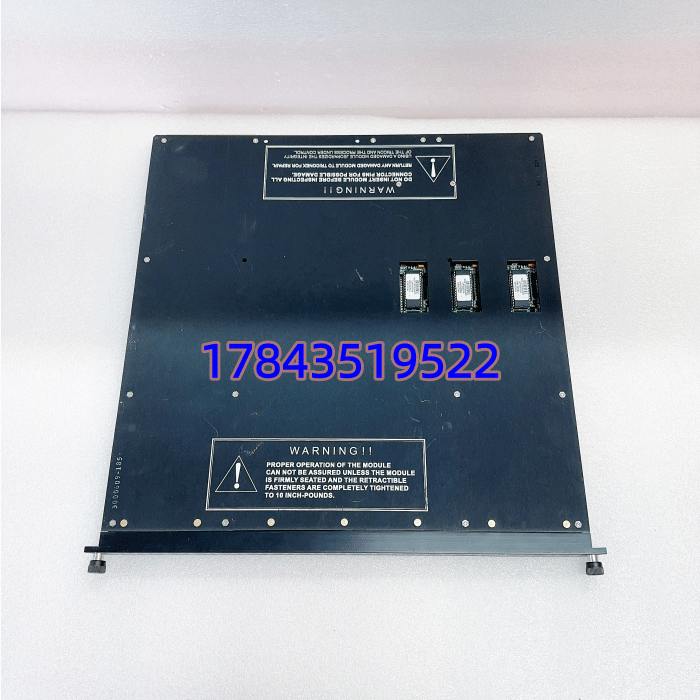

· 型号：3623T
· 品牌：Triconex（Schneider Electric，原 Invensys）
· 系列：Tricon Safety Instrumented System — TMR Supervised Digital Output Module（SDO）
技术参数
- 制造商：Triconex / Schneider Electric
- 型号：3623T（Supervised Digital Output Module，”T” 后缀表 2500V 点隔离）
- 适用系统：Tricon v9 / v10 / v11 机架（主/扩展），需配外部现场端子板（Typical: 2652 / 2652X / 7400206‑001 等）
- 产品类型：TMR 监督型数字量输出模块（非模拟量，非通信卡）
- 输出点数：16 点独立数字量输出（Non‑commonded / 分列公共端依端子板接线）
- 标称输出电压：120 V DC（推荐工作范围 90–150 V DC，Max 160 V DC）
- 额定负载电流：0.8 A / 点（阻性），浪涌 4 A / 10 ms
- 最小负载要求：30 mA（低于此值线路监测可能报负载异常——这点常被忽略）
- 关断漏电流：≤4 mA Max
- 熔断器保护：每输出点 1 A 快熔（位于外部端子板，非模块本体），模块可诊断熔丝状态
- 线路监测（Supervision）：内置回馈电路检测负载开路(Open Wire)、短路及”卡死”故障，区别于普通 3604E/3504E 非监督版
- TMR 架构：三路独立表决驱动，单通道/单路故障不影响输出，在线自诊断与 Fault 报告
- 安全认证：IEC 61508SIL 3、IEC 61511、TÜV、FM/CSA Class I Div 2、ATEX（依证书版次）
- 供电：逻辑侧 5 V DC 由机架背板供给（＜10 W），现场侧由外部 120 V DC 电源经端子板引入
- 指示灯：前面板 PASS / ACTIVE / FAULT + 每点状态 LED
- 工作温度：0℃～+60℃（机柜内），存储 ‑40℃～+85℃；5%～95% RH 无凝露
- 安装：Tricon 标准机架 I/O 槽位，支持热插拔（建议 TriStation 先 Disable 再拔）
- 注意：模块本身不直接接现场线，必须经外部端子板（如 2652）配续流二极管/RC 吸收回路驱动感性负载
产品介绍
ESD 跳车令发出现场电磁阀却不动作——事后查是线路松脱或熔丝烧断但系统毫无感知。3623T 比普通 DO 模块（如 3604E）多出的价值就是那路回馈监测：它能告诉你”负载开路”或”熔丝断”，而不只是默默输出。某个海上平台项目里把 3604E 全换成 3623T 后，月度 SOE 里首次出现了”Valve Solenoid Open Circuit”预警，提前发现接线端子氧化，避免了一次潜在拒动。（当然监测功能要求负载 ≥30mA，极小电流信号回路慎用。）
严格来说它与 3623（非 T 后缀）物理兼容但 3623T 点隔离提至 2500V DC、诊断更细；老系统若原配 3623 可直接热插拔替入，TriStation 通常不需改逻辑——建议备份 .tsp 工程。商业上 Triconex 原厂美产交期常 8–20 周，渠道全新或 A 级测试翻新通常 2–5 工作日发出；每块做背板通信+输出点模拟回读（配测试端子板），附序列号 COC，质保 12 个月非人为包换。提醒：本模块必须配外部端子板（2652 系列）使用，单独买模块不附端子板，若原端子板烧毁需同步核查。
替换与升级建议
✅ 直接替换（同代同级，工程兼容）
- 3623（非监督版）→ 3623T：物理插槽/背板兼容，3623T 增加线路监督与更高点隔离，TriStation 工程一般无需改动（建议备份），属向上兼容直接替换。
- 同编号 3623T 不同批次/-H 后缀小版 → 可直接 1:1 替换。
⚠️ 软件兼容（需关注组态/外部回路）
- 3604E / 3504E（普通 24V/48V DO）→ 3623T：电压等级完全不同（3623T=120V DC，3604E=24V/48V DC），不可替入同槽位，强行换会烧负载或模块。若目的是升级为监督型 DO 需同步改现场供电为 120V DC 及端子板型号。
- 若你原系统用 3623T 但现场负载 <30mA（如某些智能定位器小电流线圈），线路监测可能误报——要么调低监测阈值（TriStation 中配置）要么评估换回非监督版 3623，属工程取舍不是硬件故障。
❌ 硬件不兼容 / 不可替
- 3623T 不可替入 AO 模块槽位、通信槽位或主控槽位，也不能替代 4352B（TCM）等任意非 DO 模块。
- Allen‑Bradley PLC‑5 / ControlLogic 任意 DO 卡不可与 Tricon 机架互插。
- 若你系统是 Triconex Trident 或 AADvance 系列，3623T 不兼容（Trident 用专属 I/O 模块）。
市面主要靠 3623T 全新或经测翻新库存替代，无官方”新型号向下兼容替代 3504E/3604E”一说，请以 Triconex I/O Compatibility Matrix 为准。
