描述
产品详情

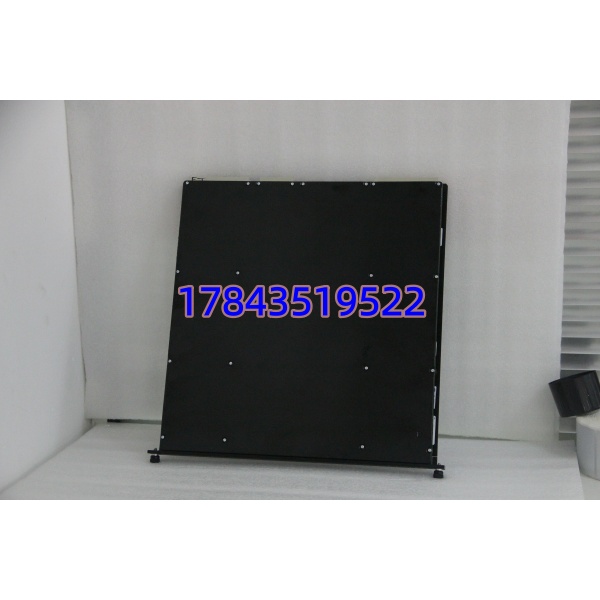

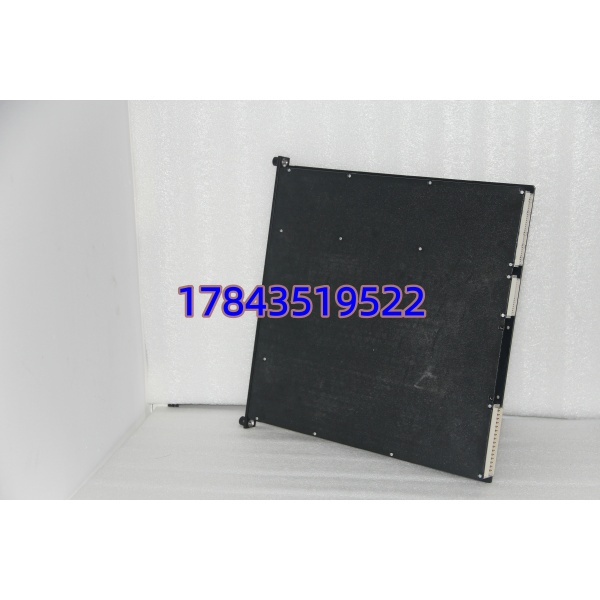

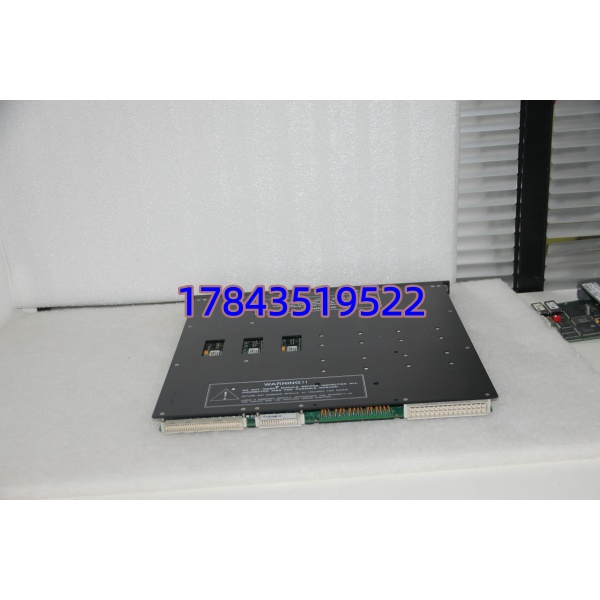

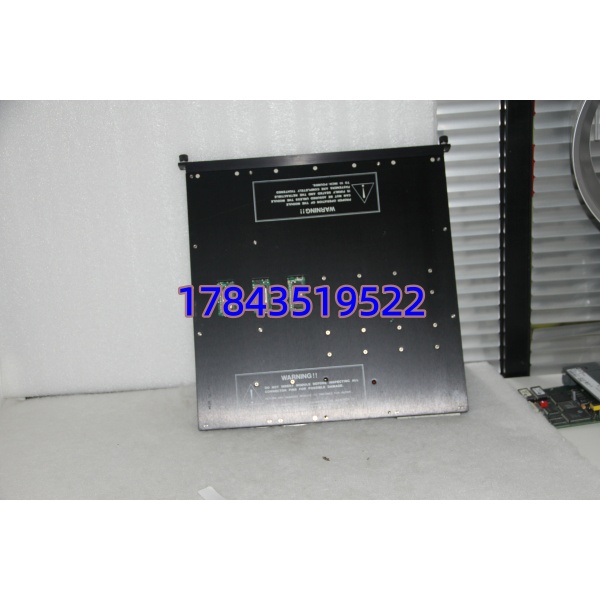

· 型号：3604E
· 品牌：TRICONEX（施耐德电气 Invensys Triconex）
· 系列：Tricon Safety Instrumented System — TMR Digital Output I/O Module
规格参数
- 产品型号：3604E（深蓝色面板，TMR DO模块标识）
- 适用系统：Tricon Triconex v9 / v10 / v11 机架（主/扩展I/O槽）
- 输出类型：16通道 数字量输出，非公共端（Non-commoned / Isolated Points）
- 负载供电电压：标称24VDC，范围 22–45 VDC（外部现场电源）
- 每通道额定电流：2.0 A 连续（需核对现场端子熔丝容量）
- 浪涌承受能力：10 A / 10 ms（冷负载启动兼容）
- 关断漏电流：≤ 2 mA（典型现场感性负载需注意泄放回路）
- 导通压降：＜ 4 VDC @ 额定负载
- 点间/现场-系统隔离：1500 VDC（光隔离）
- 输出端保护：每点独立 2.5 A 快熔熔丝（位于现场接线端子板FTB上，非模块本体）
- 诊断功能：Output Vote Diagnostic (OVD)，通道偏差/开路/短路上报主处理器
- 工作温度：0 °C ~ +60 °C（贮存 -40 °C ~ +85 °C）
- 湿度：5%~95% RH，非冷凝
- 安全认证：IEC 61508SIL 3 / IEC 61511/ FM / CSA / ATEX（以具体版本铭牌为准，需核对）
产品介绍
3604E 是 Triconex Tricon 安全系统中最常用的 TMR 数字量输出模块，专用于 ESD/PSD/F&G 等 SIL 3 安全回路驱动24VDC电磁阀、中间继电器或声光报警器。它与 3504E（DI）、3624（低侧DO）同属一代 TMR I/O，内部三条独立表决路径实时比较输出状态，单通道故障自动屏蔽不影响现场输出——这是双冗余或普通PLC DO做不到的。
坦白讲，这模块最大的工程价值不是”16点”，而是它的 OVD 诊断和熔丝监测能通过 FTB 上报到 TriStation，让你在 SOE 里直接看到哪路电磁阀断线或熔丝烧了，而不是等联锁失效才发现。相比 ABB S800 或 Siemens ET200 的普通 DO，它贵但有原因——停机一次损失够买十几块。
应用场景与行业案例
痛点切入：
凌晨两点 ESD 联锁该动作却没跳——事后查是普通 DO 模块一路熔丝烧了没人知道。Tricon 配 3604E 会在 TriStation 报”Fuse Blown”甚至提前 OVD 偏差报警，维护工白班就能处理，不用等半夜炸罐。再一个，炼油厂现场24VDC电磁阀感性负载强，普通模块易被反电动势干扰，3604E 的点隔离把干扰限制在单通道。
典型场景：
- 炼油/乙烯 — ESD 系统驱动紧急切断阀(ESDV)的 24VDC 电磁阀，SIL 3 要求必须 TMR DO
- 海上平台 — F&G 系统驱动消防泵启动继电器、声光报警器，需 OVD 诊断确认回路完好
- 化工聚合 — PSD 系统驱动压缩机防喘振电磁阀，要求单点故障不影响安全动作
- 电厂 — 汽轮机跳闸回路驱动跳闸继电器，需硬件表决防单点失效
- LNG 接收站 — 低温区现场接线长、感应干扰大，点隔离防止误动
真实案例：
某沿海炼厂重整装置 ESD 原用普通 PLC DO 驱动火炬放空阀电磁阀。大修后发现其中一路熔丝氧化断开但无报警，联锁测试险些失败。改造上 Tricon + 3604E 后，投运第三个月 TriStation 弹出”Point 07 Fuse Blown”，维护工换熔丝查明是现场接线受潮微短路。老师傅说了一句：”早用这个，上次大检修不用担惊受怕。”——备件虽贵，但这钱省不掉。
常见问题解答 (FAQ)
Q1：3604E 支持热插拔吗？能不能在线更换？
A：Tricon TMR I/O 模块支持在线拔出/插入（Hot-Swap），前提是系统已上电且其余两路 I/O 正常。操作时先松面板螺钉→轻拉→确认 TriStation 报”Module Removed”→插入新模块→看 PASS LED 亮。注意：拔 DO 模块瞬间对应现场输出会短暂消失（TMR 表决丢失），SIS 设计应评估是否引发联锁动作——我一般建议停工艺或在允许窗口期换。
Q2：3604E 停产了吗？有没有直接替代型号？
A：原厂已宣布部分老批次 EOL，但市场上仍有新旧库存流通。同代可直接互换的有早期版本 3604E 不同固件 Rev（向下兼容，TriStation 自动识别）。若机架升级到新代可考虑 3604X 系列，但需核对 I/O 总线兼容——别盲目买，先拍铭牌给我确认 Rev Level。
Q3：和 3504E / 3624 有什么区别？能混插吗？
A：3504E 是 24VDC DI（输入），3624 是低侧（Sinking）DO 通常 48V/125V，3604E 是高侧 Source 24VDC DO。三者物理插槽兼容但功能不同，绝不能互代，插错会烧现场设备或模块本身。
Q4：二手/翻新卡怎么鉴别真伪和成色？
A：重点看三点——① 原厂激光打标铭牌（字体锐利，序列号在 Triconex 数据库可查批次）；② 深蓝外壳无二次喷漆痕迹、导槽无严重划痕；③ 上机架后 TriStation “Hardware Config” 读出版本号，自检 PASS 且无”Parity Error”。建议要求卖家上机测试录像。
Q5：每点 2A，16 点全开模块受得了吗？现场电源怎么配？
A：模块本体允许单点 2A，但 FTB 端子排熔丝通常是 2.5A 快熔。不建议 16 点同时满载 32A，现场电源按实际负载×1.2~1.5 倍预留，并分开给 DO 现场电源和控制柜电源。感性负载（电磁阀）务必并联续流二极管，否则反电动势会加速点隔离光耦老化。
