描述
产品详情

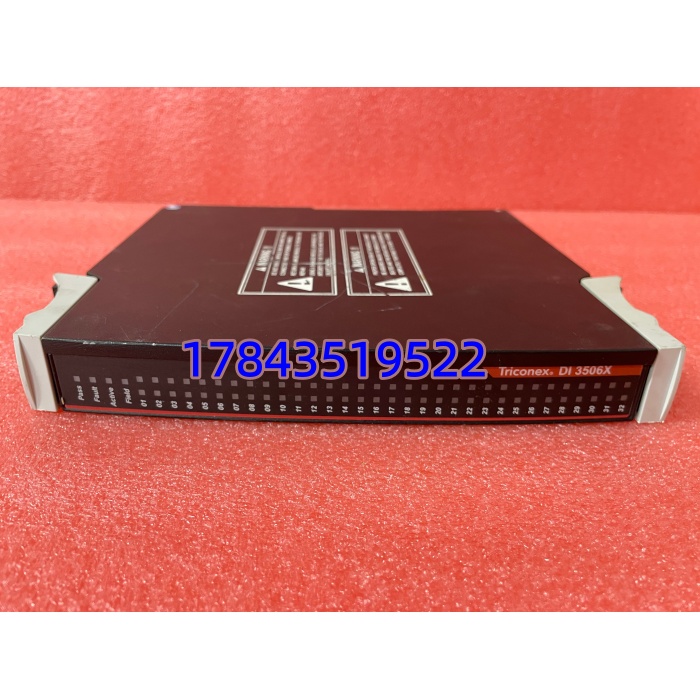

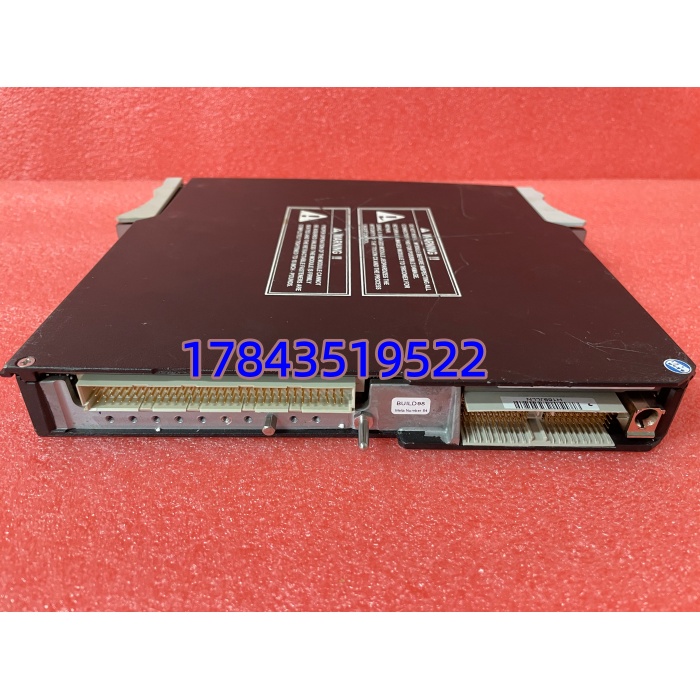

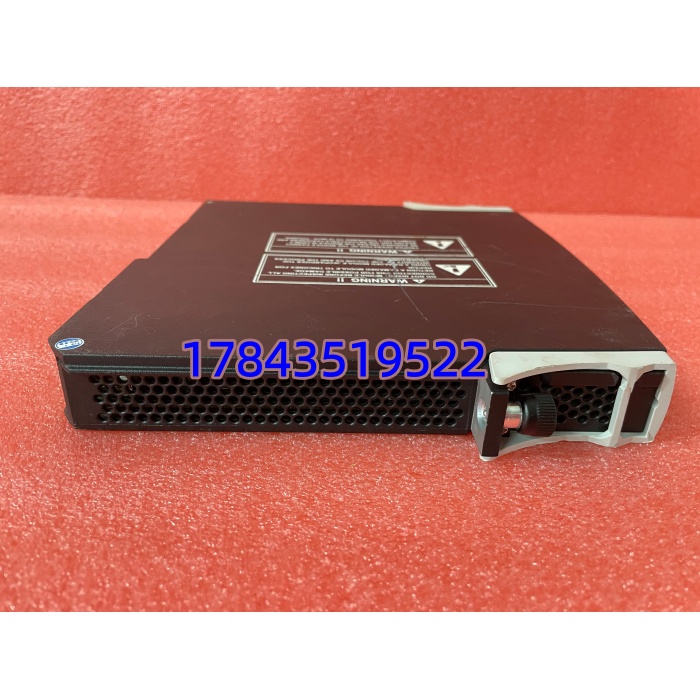

· 型号：3506X（MP 3506X，物料参考 966001-002 / 7400112-001）
· 品牌：Triconex / Schneider Electric
· 系列：Tricon™ CX / Enhanced Tricon (3503E host) — 32-Point 24V DC Digital Input Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Market No. | 3506X（MP 3506X），常见 Schneider P/N 966001-002、7400112-001、355006-001 等；X = Rev A/B/C 硬件版本，功能与背板兼容 |
| 制造商 | Triconex Corp.（USA）→ Schneider Electric Safety & Critical Control |
| 适用系统 | Tricon™ CX / 3503E (Enhanced) 机架 — 与 Classic Tricon v10/v11 背板兼容但 属 Enhanced I/O 系列需配 Enhanced TB (4119E 等)；不能与 Classic I/O TB (老 4119 非 E 版)混插同槽——TB 须匹配 |
| 通道配置 | 32 路独立数字量输入，分 4 组 × 8 通道；每组共用现场回流(COM)或隔离回流依配线端子块型号 |
| 输入电压规格 | 标称 24V DC；ON 状态检测阈值 15–30V DC（typ trip≈11V 迟滞 2V），OFF ≤5V DC；输入阻抗 ≈2.8kΩ（Typ 2.7–3.0kΩ） |
| 输入电流 | 约 7–9 mA @ 24V DC（ON 状态） |
| 三重化架构 | 每点信号被三片独立 A/D 分别采样 → 三块 3506X（各占主架一槽）做 2oo3 Vote；模块内 Continuous Health Test（RAM/ROM/Cross-channel compare/Communication CRC） |
| 诊断功能 | 通道开路检测 OWD（需使能 + 现场回路合适阻抗）、过流短路保护、模块 Health LED + 每点 Status LED（ON 绿亮）；与 MP 通信 CRC 校验；支持 Line Monitoring 报 Sensor Break |
| 热插拔 | 支持在线插拔（Hot-Swap）——更换时建议先确认对应点无 Force 且系统 Run/Program；新模块插入自动从 Main Processor download I/O Configuration |
| 配套端子块(TB) | 须配 Enhanced Tricon TB：常见 4119E（32 DI, screw/spring）、9700 系列——TB 决定现场接线 Spring/Screw、熔断、COM 回流形式。3506X 不可配老 Classic TB (4119 non-E) 虽物理插同机架但 TB 版本须匹配 Enhanced I/O 槽定义；确认现场 TB 铭牌 |
| 供电要求 | 由 Tricon 机架背板供逻辑 5V DC（典型模块功耗 3.5–4.5W），现场 24V DC 由 external PS 经 TB 引入 |
| LED 指示 | PWR（模块健康绿）、PASS（OK 闪绿）、FAULT（红 / 报警琥珀）、每通道 Input Status LED（ON 亮绿） |
| 隔离特性 | 现场侧↔逻辑侧 ≥1500V AC 光耦隔离；通道组间共 COM 不隔离（依 TB 类型）；符合 IEC 61508 SIL 3 / IEC 61131-2 |
| 工作环境 | 0～+60℃（储存 -40～+85℃），5–95% RH 非凝露；可选 G3 三防漆版（-C 后缀某些批次）；符合 UL / FM / CSA / CE |
| 物理尺寸 / 重量 | Tricon 机架单槽 ≈305×30×200 mm（H×W×D），≈0.45 kg |
| 生命周期状态 | 3506X 属 Enhanced Tricon I/O — Schneider 仍提供有限支持新项目推 Trident+ 或 Tricon CX with 3800 series；交期曾报 8–16 周波动，市场全新尾货+测试拆机流通；无 Pin-to-Pin 替代——升代需换 Trident 新 I/O 或 3800 系列（属改造） |
产品介绍
在某沿海炼厂重整 ESD 系统碰过——3503E 主架三块 3506X 各采 32 点 DI（ESD 按钮/液位开关/压缩机允许启动触点），因柜内海风盐雾渗进端子排底部致 #2 槽 3506X 两通道漏电 Status LED 闪——Tricon 三取二正确表决未丢信号但主机报 Module 2 Channel x Warning，这正好验证 TMR 价值：单模块部分通道异常不致死。3506X 是 2101 Classic I/O 的高密度接班人（32 vs 16 点），带增强诊断，和 3503E 主机配合构成 SIL 3 平台。
严格来说，3506X（Enhanced I/O）与老 2101（Classic I/O）插槽物理兼容但 TB 不同——3506X 须配 Enhanced TB (4119E/9700系列)，插老 Classic TB 可能通信不识别或配线不符，互换模块前务必核对机架内现装 TB 铭牌是 “4119E” 还是老 “4119/9771-210″。库存经理视角：归 A 类（SIS DI 模块完全 Dead 在 TMR 架构单模块通常不致跳闸因为有另两模块表决同点——但若三块中某物理点均接同一现场设备经同模块不同通道或设计为非 TMR 单点采集则模块死=该 DI 冻结），Tricon Enhanced I/O 无原位替代坏只能换同型号或全盘升 Trident，属典型 LTB 对象。
应用场景与库存策略
3506X 故障表现：FAULT LED 红亮 / PASS 不闪 / TriStation 报 “Slot x Module Communications Lost” ——TMR 单模块完全 Dead 通常靠另两块表决保住数值（若三点各采同一现场信号分属三模块），但冗余度降；若设计为非 TMR 单点采集（罕见 DI 不冗余）则该点冻结可能触发旁路或限负荷。Schneider 对 Enhanced I/O 交期 8–16 周波动，国内靠库存尾货。
- 炼化/海上—Tricon CX/3503E ESD SIS DI 采集（ESD 按钮/液位开关/火气联动反馈/泵运行证实，三块 3506X 各 1/3 点）：TMR 三取二 → 建议按每同类 SIS 机架备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插 Tricon 机架（不接现场线）看 PASS LED 闪绿、TriStation 确认 Module Status = Healthy 及 Point Force 测试可用。
- 化工—SIS 辅机联锁 DI（压缩机防喘振允许启动触点等）：同型装置 ≥2 套可按 N+1 建周转备件池（注意 TB 型号需现场一致——4119E spring/screw 变体）。
- 老线无明确升代计划：若系统运行 >10 年且无 Trident 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 DI 模块类型数 1:1 或 N+1），同步备份 Tricon Logic + I/O Config (.tcx / .ioc) 归档。
- 端子块(TB)匹配特别注意：3506X 必须配 Enhanced TB (4119E / 9700 系列)——老 Classic TB (4119 non-E / 9771-210) 物理可插但 I/O 定义/LED 映射不同可能报 Config Mismatch。采购备件同时要核对现场 TB 铭牌型号（印于端子块侧面如 4119E-001 等），若 TB 也老化 >12 年建议同步备 1 件同型号 Enhanced TB（常见失效点是熔断丝氧化或弹簧张力衰减）。
真实案例：
南方某 LNG 接收站 ESD SIS（Tricon CX v11，3503E + 3×3506X DI + 3×3501X DO），运行第 8 年 #2 槽 3506X 遭柜内顶部冷凝滴漏背板接口腐蚀 Comm Lost——主机报 Slot 2 Module Lost，三取二表决自动剔除 DI 点暂冻结（ESD 按钮有另两模块采集未丢失）。库房零备件，调货等了 3 天（遇周末实际 4 天）。事后只做两件事：①锁定 2 件 3506X（同 MP3506X P/N 966001-002）分存中控与码头 SIS 备件柜；②PM 加”每年大修测柜内露点+目检端子排底部无凝液，I/O 模块背部金手指无氧化”。花不到 $3500 囤两件放柜里，比一次 SIS DI 点冻结引 MOC 审批麻烦值当——这就是 TMR SIS “感知层”A 类件的库存逻辑。
