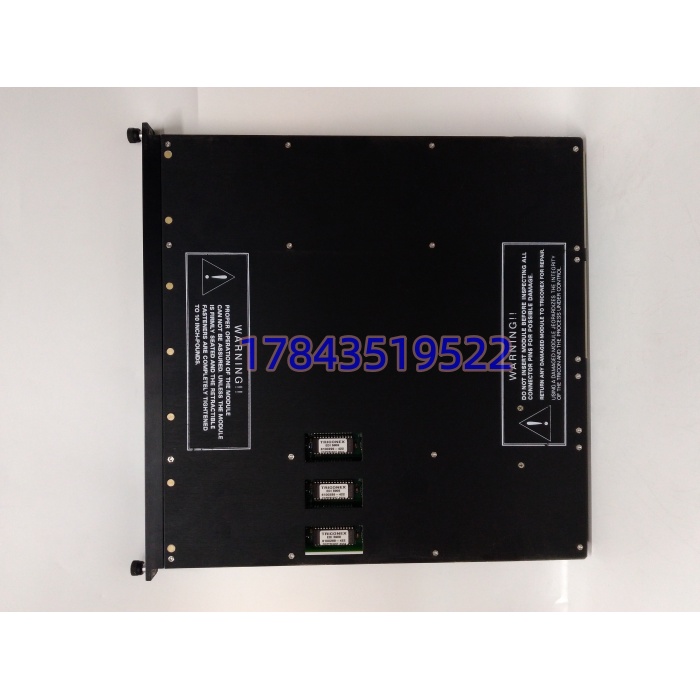

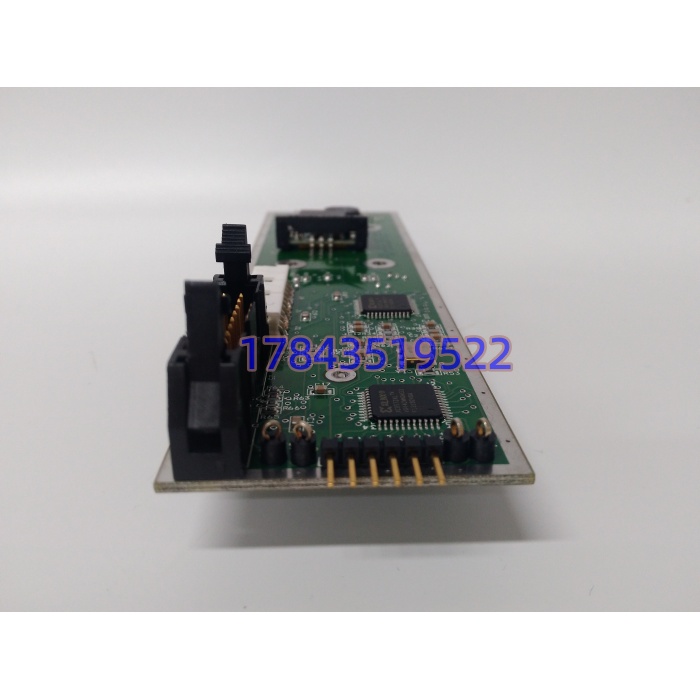

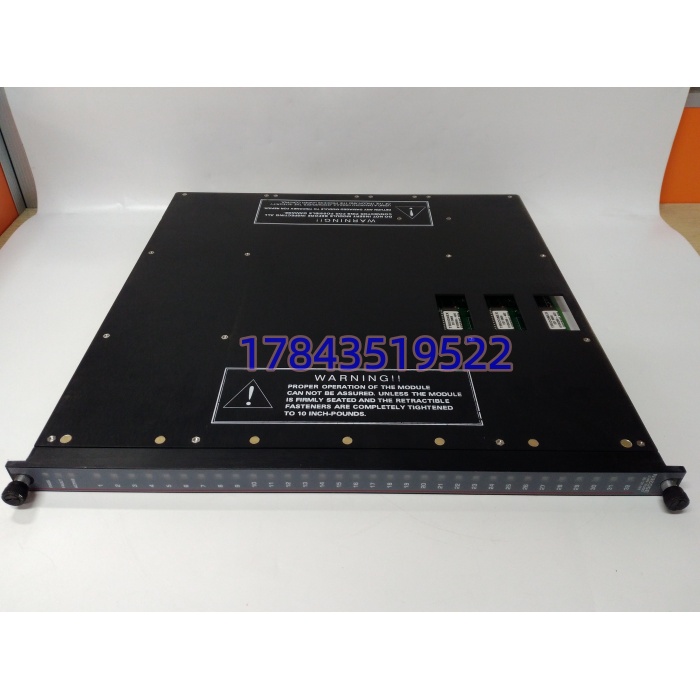

ESD 机柜里 32 个急停按钮有一个接点氧化，单模 DI 卡直接报”输入丢失”触发全装置停车——这种冤枉停机在 Tricon 系统里不会发生，因为 3503EN 每块板子内部是三套独立输入电路并行采同一接点，2oo3 表决把那一路氧化抖动票掉。它不跑 PID、不扫模拟量，干的事很硬：现场 24VDC 干/湿接点进来，板载三腿光电隔离各自送三块主处理器，系统拿到的是”三路一致”的可信布尔量。
采购价值一句话：Tricon v10/v11 机箱里换 DI 卡，3503EN 是闭眼插的件。3503E 是老版（不带齐纳栅分流二极管兼容），3503EN 在 E 版基础上改了输入侧齐纳兼容，现场用了带分流二极管的安全栅不用换端子板；3503EN2 是后续硬件修订但固件区间不同。同型号库存件插回去 TriStation 里模块类型不用重配，通道映射、开路检测、滤波时间全继承。我们拆机件入库筛选用 Tricon 原装机架+终端板搭台，32 通道逐点打干接点（通/断/抖 5ms），读每腿 Leg A/B/C 诊断字节，连续烤机 24 小时看有无 Leg Mismatch，早期失效筛出率约 3%。比美国原厂 130+ 天期货、或者拿普通 1756-IB32 硬改进 Tricon 机箱（物理上就插不进 56-pin 背板）省下的不是模块差价，是 ESD 误动一次炼油装置切断进料阀损失的百万级毛利。
关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | TMR 数字量输入模块（DI） |
| 通道数 | 32 路独立隔离输入（8 组×4，组内共 COM） |
| 输入类型 | 24VDC 标称（20-42.5VDC 推荐，最大 42.5VAC/DC）；支持干接点/源型(PNP)/漏型(NPN)，软件配 |
| 输入电流 | 典型 6mA@24VDC（输入阻抗约 5.4kΩ） |
| 响应时间 | ≤10ms（滤波可配 4-10ms），典型 <2ms |
| 冗余架构 | TMR 三独立输入腿 + 2oo3 硬件表决 |
| 隔离耐压 | 通道-背板 2500VDC（部分资料标 1500VAC 组间，以原厂手册为准） |
| 诊断 | 开路/短路/粘点检测、Leg A/B/C 健康字节、Stuck-ON 自检、SOE 支持（≤40ms 分辨率） |
| 背板总线 | Tricon 专用 TriBus，56-pin 背板连接器 |
| 供电 | 背板 5VDC（典型 1.5A），无外接 24V 电源端子（现场 24V 从端子板来） |
| 热插拔 | Tricon 系统运行下支持在线更换 |
| 状态指示 | 每通道双色 LED + 模块级 PWR/ACTIVE/FAULT |
| 工作温度 | -40~+70℃（运行），-40~+85℃（存储） |
| 安装 | Tricon 机箱专用 I/O 槽，导轨导向+前板手柄 |
| 尺寸重量 | 约 132×105×52mm，0.8-1.5kg（以实物为准） |
| 认证 | IEC 61508 SIL3 / TÜV / UL / CSA / CE / FM |
| 固件兼容 | Tricon v9（需固件匹配）/ v10 / v11；3503E 不进 v11，3503EN 可 |
应用场景与行业案例
“这卡平时 32 个绿灯齐刷刷亮着没人理，真到装置超压 ESD 该动不动，安全工程师第一个查的就是它——这种时候它比控制器还先挨骂。”
- 炼油常减压装置 ESD：3503EN 采 32 个压力开关（PSHH）、急停按钮、阀位回讯，TMR 表决后进 Tricon 主处理器，单接点氧化不误跳，单腿故障不丢信号。
- 海上平台火气系统：生活楼烟感继电器输出、钻台火焰探测器、泵舱气体探头，经 3503EN 进 F&G 控制器，IP 机柜内 -40℃ 冷启动无凝露，齐纳栅分流二极管兼容不用改 ETP 端子板。
- 燃气轮机润滑油系统：轴瓦温度开关、油压低三取二、盘车投入限位，3503EN 的 Stuck-ON 自检能发现继电器触点粘连，避免”假安全”状态。
- 长输管线截断阀站：无人值守阀室里 3503EN 吃太阳能蓄电池 24V，采线路破断检测开关，沙漠夏天地表 70℃ 机柜内照跑。
- 核电辅助车间：常规岛凝结水系统阀门反馈，SIL3 架构下比普通 DCS DI 卡多两层容错，HAZOP 审查员看型号直接签。
微案例：2023 年 8 月，渤海湾某 FPSO 上部模块 ESD 误动测试，#2 生产分离器 PSHH 回路在月度回路校验时 Tricon 报”Input Leg C Mismatch”。旧 3503EN 拆下，第三腿光耦次级漏电流超标，但 2oo3 表决把故障腿踢出继续跑，没触发停车。库存翻出 2017 年 Schneider 原厂密封 3503EN（New Surplus，固件匹配 v10.3），旧件拔前用手机拍了机架槽位号和 TriStation 里模块类型配置页，新件插回、5V 背板上电、Leg A/B/C 三灯齐绿、32 通道打点全过，全程 17 分钟。安全工程师原话：”这卡标价 1.25 万我嫌狠，真 ESD 误动切进料阀一次，船上每天滞期费够买三十块。”
