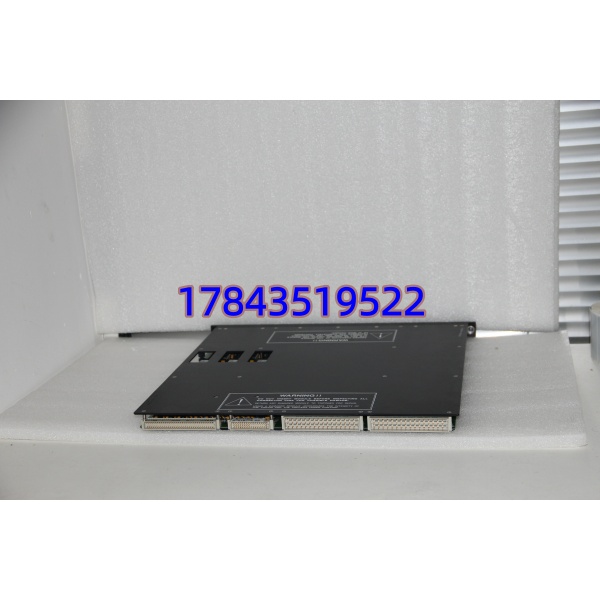

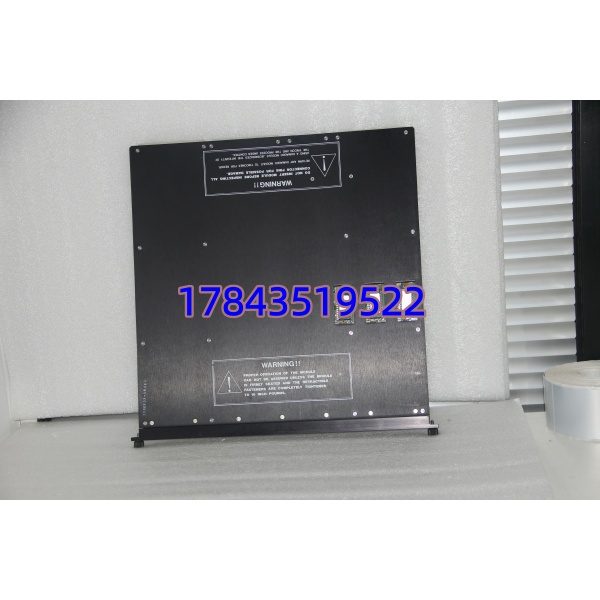

产品详情
· 型号：3503E（同系有 3503EN 增强版，3502E=48V DI，3505E=24V DC w/自测）
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon TMR Safety System（v10/v11/v12 机架兼容，v9 需核对）
规格参数
- 模块类型：TMR 三重化数字量输入模块（Digital Input, Type 3503E）
- 输入点数：32 点，分 8 组（每组 4 点共用 COM），支持干触点或有源湿接点
- 额定电压：24 V AC（47–63Hz）或 24 V DC（推荐 20–42.5V DC，最大 42.5V AC/DC）
- 逻辑电平 ON→OFF：典型 14V AC/DC（最差 11V）——低于此视为断开
- 逻辑电平 OFF→ON：典型 15–27V AC/DC（最差 32V）——高于此视为闭合
- 输入电流（闭合时）：约 6–9 mA @ 24V DC
- 输入阻抗：>2.9 kΩ
- 响应时间：OFF→ON <8 ms，ON→OFF <15 ms
- 隔离：光电隔离 ≥1500 V DC 通道对侧/对地
- 诊断：每通道在线自诊断（开路/短路/stuck-on/stuck-off检测），三处理器交叉比对
- 安全等级：SIL 3 per IEC 61508/ ISA-84.01，符合 TÜV / FM / cULus
- 功耗：逻辑侧 <10 W（机架背板取电），现场侧约 1.0 W/ON点
- 工作温度：0～+60℃（Tricon 机架内），存储 -40～+85℃
- 前面板指示：PASS / ACTIVE / FAULT LED + 每点状态 LED（部分版本）
产品介绍
3503E 是 Tricon TMR 安全系统的标准 32 点 24V AC/DC 数字量输入模块，专用于紧急停车系统（ESD）、火气系统（F&G）等关键安全回路的信号采集。每个物理输入被 A/B/C 三块主处理器分别采样并经 TriBus 交叉比对，取中值表决——单通道或单处理器故障不影响正确读入，这是 TMR 架构的核心价值。
跟普通 PLC DI 卡比，3503E 内置通道级自诊断并能检测现场线路开路/短路，这在 SIS 年检时非常省事——不用逐点短接就能从系统看到断线报警。有一点要注意：它只认 24V AC/DC 等级，若现场是 48V 或 125V DC 要选 3502E/3511E 等对应型号，插错电压点灯不亮还可能烧通道。
应用场景与行业案例
说句实话，SIS 系统 DI 卡坏了自己报 Fault，但对应通道联锁会转”故障安全位”——若是急停按钮或液位开关联锁，可能触发装置不必要地 ESD 跳车，或年检时无法模拟测试耽误开工。
典型场景：
- 炼化/海上平台——ESD 系统采集紧急停车按钮、液位开关、压力开关、现场阀位反馈（24V DC 湿接点）
- 油气长输/站场——火气探测系统（F&G）手动报警按钮、可燃气体探测器故障接点采集
- 化工/化肥——反应器超温超压联锁输入，需 SIL3 表决和线路断线检测
- 电厂辅机——锅炉安全系统 MFT 相关开关量信号采集（配合 Tricon 主机）
真实案例：
去年帮一个 LNG 接收站处理问题——年检模拟 ESD 按钮，发现第 17 通道无论如何短接系统不翻转。查模块 LED 该点常灭，相邻通道正常，基本确定 3503E 单通道损坏（老化漏电导致始终读 LOW）。因系统配置为”故障=安全”，没误跳车已是万幸。热插拔更换 3503E（机架带电，先确认 Tricon 处于 RUN 且另一 DI 模块冗余覆盖该回路或暂时旁路），新卡上电 PASS 灯亮，通道测试通过，半小时搞定。客户后来把 3503E 列进 A 类 SIS 备件清单——TMR 允许单模块故障运行，但没备件就等于赌下次坏在开车期间。
常见问题解答 (FAQ)
Q1：3503E 支持热插拔吗？会不会导致跳车？
支持在 Tricon 机架带电时插拔。只要系统是 TMR 三取二配置且另外两路正常，拔出单块 3503E 不会触发跳车，系统会报”Module Fault”。但被拔模块所采集的联锁点在该槽位恢复前可能按故障安全设定处理（通常为”假”或触发报警），重要回路建议安排在装置停运或旁路边更换。
Q2：3503E 和 3503EN 区别？能互换吗？
3503EN 是增强版，增加更细粒度的诊断和部分固件功能，电气接口和槽位完全兼容，通常可以直接代换 3503E。反向（EN→E 非 EN 机架）也多兼容，但极老 v9 机架建议核对 Tricon 固件版本。
Q3：现场是 48V DC 或 110V DC 开关量，能用 3503E 吗？
不能。3503E 只支持 24V AC/DC（最大约 42.5V）。48V DC 选 3502E（48V AC/DC DI），110/125V DC 选 3511E 或 3512E 对应型号，强电灌入会损坏输入电路。
Q4：干触点（无源开关）和湿接点都能接吗？怎么接线？
都能接。干触点直接将开关两端接 DI 点和对应 COM（外部需由 Tricon 或外部 24V 供电经 DI 公共端）；湿接点（有源 24V）同样 COM 接正或负依现场惯例。每组 4 点共用一个 COM 端子，注意分组不要混用不同电源回路。
Q5：如何鉴别全新原装 vs 翻新？
看三点——①PCB 批次丝印清晰、阻焊均匀无补焊飞线，Tricon logo 激光刻印；②背面连接器针脚无发黑氧化插拔痕迹；③原装带 Schneider/Triconex 标签及 COC 或渠道可追溯 SN。SIS 系统建议只用可信来源，翻新件自诊断可能有隐患。
Q6：跟 3500 系列 Bently Nevada 有关系吗？
没有。3503E 是 Triconex（Schneider）SIS 产品，不是 Bently Nevada 3500 TSI 监测系统的部件。Bently 3500 相近编号是 3500/15（电源）或 3500/45（位置监测），互不相通。
