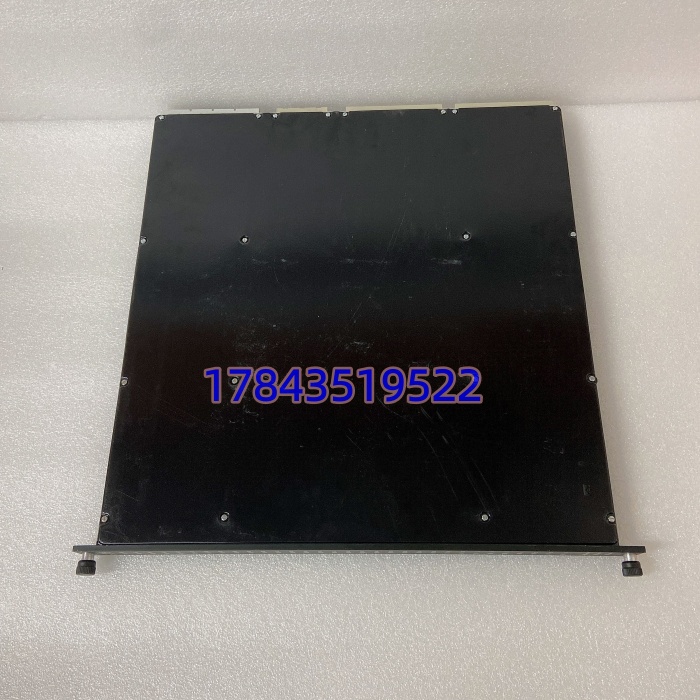

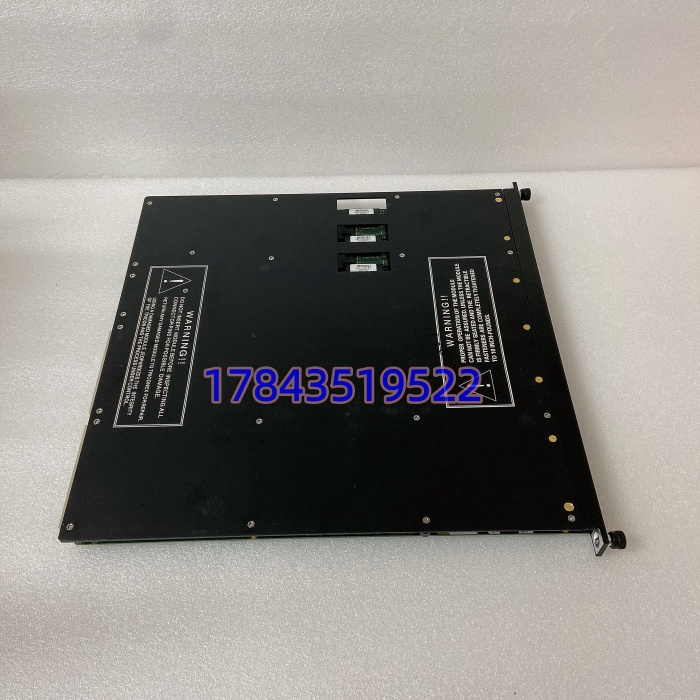

Triconex 3503E | TMR 32通道DI模块

描述

产品详情

· 型号：3503E

· 品牌：Triconex（Schneider Electric）

· 系列：Tricon v9 / v10 TMR 安全平台

规格参数

产品介绍

（F 历史生命周期验证切入）在某个海上平台 ESD 改造项目里碰过一回：Tricon v9 机架 3503E 第 2 组第 3 通道间歇性报”表决不一致”，但三路 A/B/C 读数都在 1，逻辑没跳。查了三天才发现是现场接线端子排螺丝松动，导致该通道输入阻抗飘到临界值，A 路光电耦合器门槛比 B/C 低 0.2V，偶尔采不到。3503E 的”增强诊断”这时候派上用场——它不是只报 Fault，而是把 A/B/C 三路原始状态和表决结果都吐给 SOE，让你知道”不是卡坏，是现场线松”。这比老版 3503 只给一个红绿灯有用太多。

从 TCO 看，3503E 二渠报价 4k–9k 美元量级（NOS 偏上限），但它是 Tricon SIS 的”眼睛”——32 路里哪怕一路 ESD 按钮采不到，整列火气系统可能拒动或误动，海上平台误关井一次损失六位数起。2005–2015 年上的 Tricon v9/v10 现在进入光电耦合器光衰期（LED 发射效率 15 年掉 20–30%），加上背板金手指氧化，备件归 A 类安全关键件。严格来说，它只在 v9.5 以上固件完整支持增强诊断的细粒度 SOE 上报，v9.0 早期机架虽然物理兼容但诊断信息少一截，组态前先读机架固件 Rev 再谈功能预期。E 尾缀不是装饰，是告诉你这卡能区分”开路/短路/跨通道短路”，老 3503 做不到。

应用场景与库存策略

安全输入模块停机不是”复位就好”的概念。某 LNG 接收站 ESD 站 Tricon v10，3503E 第 3 组 8 通道集体报表决不一致，查下来是机柜空调冷凝水滴到端子排，8 路 24V 正端对地漏电，A/B/C 三路各漂不同步。系统没跳（三取二扛住了），但 SOE 报警风暴把操作员站刷屏，值班人员误删关键事件日志。原厂已转 Legacy MRO，交期 10–14 周；最后从新加坡冷备商调 NOS 件 3503E 空运 4 天到，价格 8500 美元比新件估价贵 50%，但把”报警风暴掩盖真实故障”的险局按住了。

典型场景与备货：

• 2005–2015 年建成 Tricon v9/v10 ESD/F&G/SIS 站（石化/海上平台/LNG/炼油）：非它不可，TMR 三取二架构绑定 3503E 的诊断语义，3700 系（v11/CX）物理不兼容 v9/v10 机架 → 建议每机架 DI 槽位按”槽数×1 件 + 1 件整机冷备”备，干燥柜防静电袋，每年上电自检读诊断位。
• 多机架并联大系统（>3 机架）：建议按”机架数×1 + 同固件 Rev 10% 缓冲”备，避免同批光耦同步光衰导致多机架同时报诊断警。
• 二手 Tricon 盘接手未带固件信息：先读机架 MP 模件固件 Rev（v9.0 vs v9.5 vs v10），再决定补 3503E 还是接受 3503 老版，v9.0 机架插 3503E 能用但诊断功能打折。
• 非安全级应用（如 BPCS 普通 DI）：可用 3503 老版或第三方 DI 过渡，但别进 SIL3 回路。
• 可停机改造：别再备 3503E，直接规划迁 Tricon CX 平台（8111 系），老件只服务存量延寿。

真实案例：华南某炼油厂催化装置 ESD，Tricon v9.5 机架 3503E 服役第 13 年，2022 年秋检做热备切换演练时发现第 4 组第 7 通道 A 路永久 OFF、B/C 正常，系统靠三取二没跳但 Fault LED 常亮。拆卡看 A 路光电耦合器 LED 发射效率掉到阈值以下（光衰），但 B/C 还能撑。事后复盘——这台是 2009 年二渠买的”全新库存件”，出厂已 14 年未上电，光耦一直在缓慢老化。此后该厂把 3503E 类安全输入卡按”上电小时数”而非”入库日”管，每 5 年强制做一次通道级光耦特性测试（注入 18/24/42V 三点读响应时间），不合格的直接淘汰。库存策略从”备 1 件便宜拆机”改成”备 1 件原厂 NOS + 每 5 年轮出光耦测试 + 同机架槽位 10% 缓冲”，并把 v9.0 机架的老 3503 逐步换成 3503E，统一诊断语义。
