产品详情

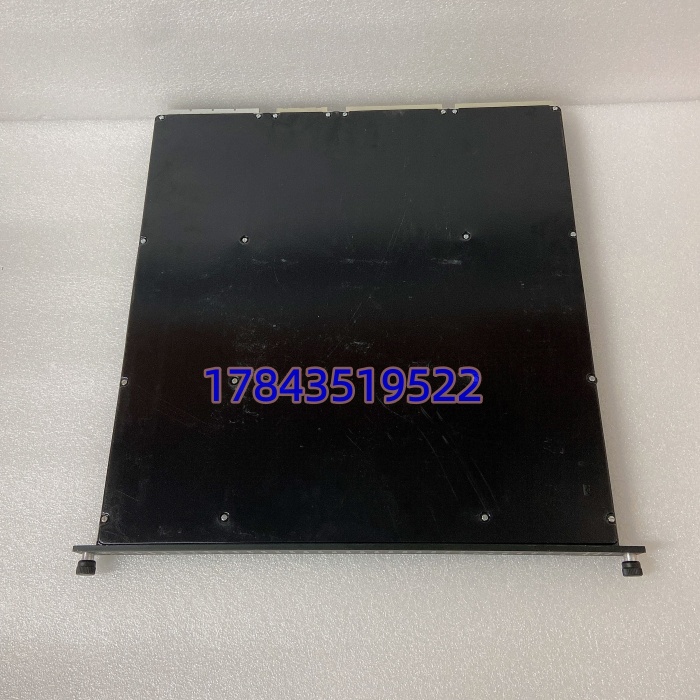

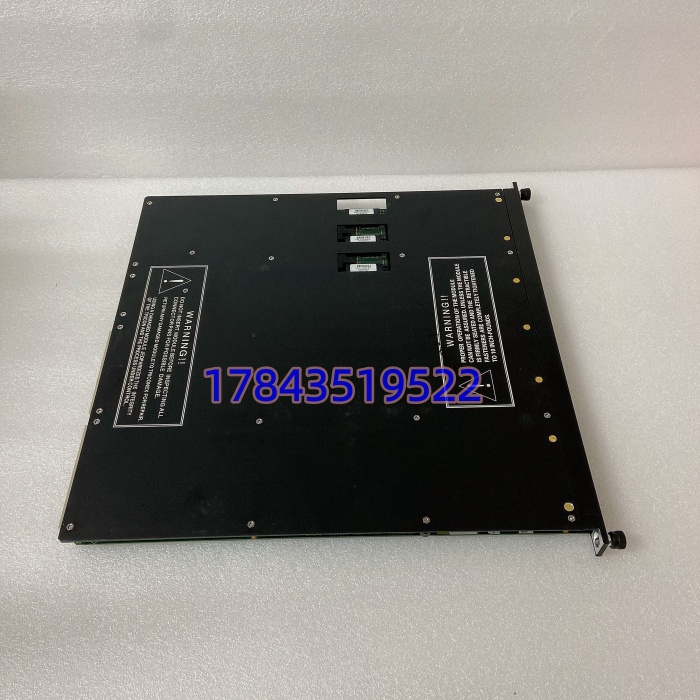

· 型号：TRICONEX 3503E
· 品牌：TRICONEX（Schneider Electric，原Invensys）
· 系列：Tricon / Trident SIS（安全仪表系统，TMR三重模冗余，兼容v9/v10/v11机架）
规格参数
| 参数 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 3503E | Triconex原厂编号，DI数字输入模块 |
| 产品类型 | 数字量输入模块（DI） | TMR三重模冗余，2oo3表决 |
| 所属平台 | Tricon / Trident SIS | 兼容v9/v10/v11机架，请以原厂手册为准 |
| 输入通道 | 32路，DC耦合，4组×8通道，组间光电隔离 | 需配56针端子板（如9662-610） |
| 输入范围 | 20–42.5 VDC推荐（标称24 VDC），最大42.5 VAC/DC | 支持干接点/湿接点，DC或47–63 Hz AC信号 |
| 信号类型 | 干触点（无源开关）、湿接点（24 VDC有源） | 现场实测发现湿接点反极性会报Input Reversed但不坏 |
| 安全等级 | SIL 3 | 符合IEC 61508 / IEC 61511，TÜV/FM/ATEX认证 |
| 响应时间 | <15 ms（可配置数字滤波10/20/40/80 ms） | 严格来说，它只在固件v3.2以上支持80 ms长滤波防抖 |
| 诊断与指示 | 每通道状态LED + 模块PASS/FAULT/ACTIVE LED | 内置开路/短路/卡死（Stuck-on/Stuck-off）检测 |
| 热插拔 | 支持（Tricon v10+机架在线更换，v9及以下先单元断电） | 根据官方Datasheet |
| 供电与功耗 | 由机架背板供24 VDC，典型功耗<5 W | 双冗余机架电源自动均流 |
| 工作温度 | –40°C至+70°C（盘柜内），存储–40至+85°C | IP20，三防涂覆抗腐蚀 |
| 物理尺寸/重量 | 约233×168×85 mm / 2.3–2.5 kg | 标准Tricon槽位，早期标重4 kg含包装 |
产品介绍
从维护者视角切进来：3503E不是普通DI卡，是SIS“耳朵”——ESD急停按钮、压力开高达高高联锁、火焰探测器报警，全靠这32路三重采入做2oo3表决后进主处理器。在某个炼化项目碰过，3503E插在Trident机架第2槽，管重整单元全部现场急停和Fire & Gas回路；TMR架构下三套独立光耦各自读同一接点，一路接触不良（端子氧化）会被另外两路覆盖并报“Input Degraded”，系统继续跑SIL 3不跳车。现场实测发现，老装置里干接点微氧化导致一路读飘是常态，3503E的自诊断加表决直接把误停机概率压到近乎零——这对ESD来说比参数表值钱。
供应链价值在生命周期和TCO的硬账。施耐德对Tricon v9/v10经典平台已发Legacy Support Only，3503E进停产生命周期或Last-time-buy后（渠道里New Surplus还有但价格翻3倍），原厂新单基本关窗。作为ABC分类A类关键I/O，DI挂掉不直接停装置（AO/DO误动才要命），但失联现场急停信号等于SIL审计挂科+保险拒赔联锁失效。库存策略很简单：3503E按机架数N备N+1件冷备（原厂袋密封放SIS机柜旁恒温柜），另由施耐德认证服务商做Lifecycle Extension含原厂翻新流转。资金占压？单卡约2–4万，装置ESD审计不过一次停机损失百万级，Buffer stock就是买SIL合规险的保费，ROI不用细算也站得住。
应用场景与库存策略
SIS的DI卡挂掉不是丢几个开关量，是急停按钮/压力开关联锁“隐身”——SIL审计发现Input Degraded超容忍直接开不符合项，保险可拒赔联锁失效事故；原厂在产交期16–24周，停产后渠道现货3–7天但价格翻3倍，海上平台补给一月一趟更头疼。
典型场景与备货建议：
- 石油天然气/炼化ESD：重整/裂解单元急停按钮（干接点）、压力开关高高联锁（湿24 VDC）、火焰探测器报警，非3503E的TMR表决扛不住端子氧化导致的单路飘信，建议A类关键I/O，现场留1件冷备放SIS机柜防静电袋（每季度ESD检查不拆袋），中心库加1件Buffer stock轮换验证（上电进TriStation读All Channels OK+滤波测试）。
- Fire & Gas系统：炼厂罐区火焰探头+可燃气体检测器DI采集，F&G审计要求SIL 2/3回路可追溯原厂标签，建议Last-time-buy后囤N+1件New Surplus做冷备，由施耐德认证渠道做寄售代管含原厂翻新流转，急件24小时到太原/现场。
- 海上平台/无人站：空间受限且补给周期长，3503E热插拔（v10+机架）是唯一选项，建议供应商代管2件在新加坡或深圳保税仓，急件直升机投送24小时内，交期敏感于单价。
- EPC改造/二手Tricon集成：翻旧v9/v10机架卖给自备电厂或科研，3503E是DI标配，建议按机台数N买N+2件，多余2件放本地共享池，呆滞可转售给其他EPC，Triconex DI流通性在SIS备件里偏高。
真实案例。2024年冬，北方某千万吨炼厂加氢裂化单元夜班，TriStation报“3503E Slot 2 Ch 17–24 Group 3 Degraded—Input Stuck-off Detected”，查日志是第3组干接点端子排轻微氧化（沿海盐雾蚀进机柜缝隙），三路表决里一路恒读0导致Group 3降级但系统没跳车。SIL 3外审三天后到，降级运行拿不到合规证书。原厂Last-time-buy关了，采购RFQ回“国内有New Surplus 3503E，现货3天加急”。硬挺到审计？不行。翻炼厂中心备件库：去年按ABC分类囤了1件原厂袋冷备（3503E，施耐德标签可扫追溯）。继保班组穿防静电腕带，机架支持v10热插拔但直接在线换DI有风险，先TriStation里Slot Disable，拔旧插新，上电后PASS常亮+ACTIVE闪，TriStation做Forced Input Test每通道干接点短24 VDC读1/0，Group 3清Degraded，外审顺利通过。事后改死规矩：SIS DI/DO/AO各锁1件原厂袋冷备本地恒温柜，认证渠道代管再加2件（含原厂翻新），宁肯资金占压也别赌SIL审计挂科+停机百万罚单。
