描述
产品详情

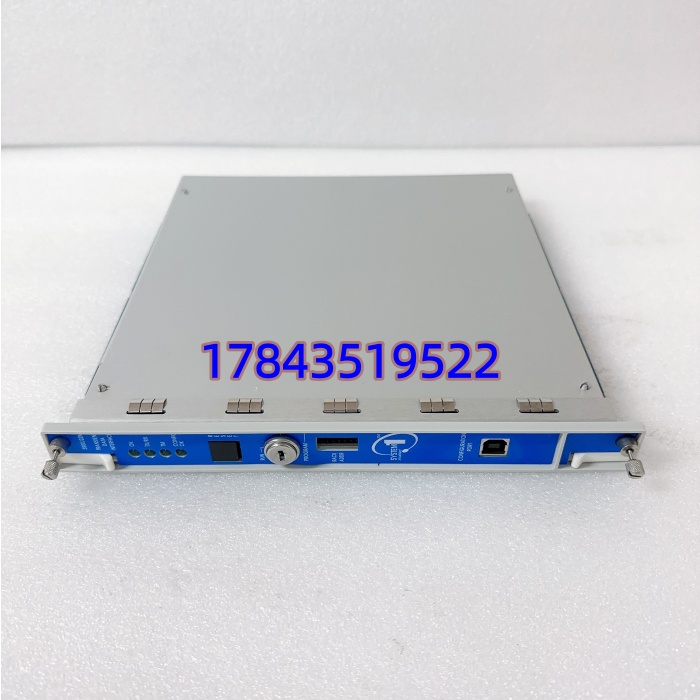

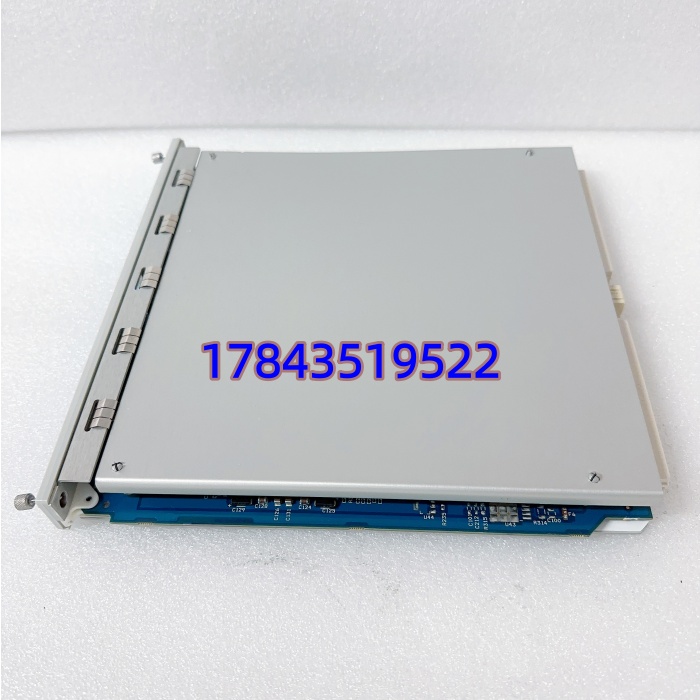

· 型号：350022M（等同 350022 Rev M，Schneider P/N 288055-01）
· 品牌：Triconex / Schneider Electric
· 系列：Tricon Trident™ / Tricon CX — Communication Module（CM），属主架必备 I/O 通信卡
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Tricon Trident / CX Communication Module（CM，非 MP 主处理器） |
| Triconex 目录号 | 350022M（早期标 350022，Rev M 为较新硬件步进），Schneider 部件号 288055-01 |
| 安装位置 | Tricon 主架专用 CM 槽位（通常为 Slot 1 或 Slot 2，依机架类型；扩展架一般不装 CM） |
| 通信接口 | 1 × 10/100 Mbps Ethernet（RJ-45，TriStation + Modbus TCP + OPC），1 × RS-232/485（DB-9，Modbus RTU / TriStation Serial） |
| 支持协议 | TriStation（编程/维护）、Modbus TCP Server/Client、Modbus RTU Slave/Master、Peer Communications、OPC DA（via TriGateway） |
| 总线接口 | 三重化（TMR）内部并行总线连 Main Processors（MP），通信经校验与表决 |
| 状态指示 | Module OK / COM ACT / ETH LINK / ERR LED，前面板 2×16 字符 LCD（部分 Rev 带）显示节点 IP/状态 |
| 热插拔 | 支持在线更换（建议先确认冗余 CM 正常或在维护窗口操作） |
| 配套要求 | 须与 MP 模块（3503xx 系列）、电源模块（8312 / 9662 等）同代 Tricon 架构；TriStation 1131 版本建议匹配 CM FW Rev |
| 固件兼容 | 典型支持 Tricon v9.x / v10.x / v11.x（具体以 CM 上 FW label 及 Triconex Release Notes 为准；v12+ 部分新 CM 型号如 350022N 可能要求更新） |
| 背板供电 | +5 VDC @ ≈ 0.8–1.2 A（由机架电源模块供给） |
| 工作温度 / 湿度 | 0~+60℃ / 5%~95% RH（非冷凝），存储 -40~+85℃ |
| 认证 | IEC 61508 SIL 3、IEC 61131-2、FM / CSA / ATEX / IECEx（Tricon 系统级认证） |
| 尺寸 / 重量 | 标准 Tricon 单槽 ≈ 305×25×180 mm / ≈ 0.4 kg |
产品介绍
ESD 系统本身不”说话”——350022M 就是让它开口的那张卡。在 Tricon Trident 主架里，MP 跑三取二逻辑，CM 负责把所有标签值、SOE 事件、诊断信息通过以太网扔给 TriStation 1131 做下装/监控，同时把选定点映射给 DCS/SCADA 走 Modbus TCP 或 OPC。某个海上平台项目碰到过 CM 以太网口雷击损坏导致上位机脱管但 ESD 仍 Triple Modular Redundant 运行——换 CM 后 5 分钟恢复通信，印证了它故障不影响安全关断逻辑，但影响可观测性。
对采购的实际意义：主架标配至少 1 块 CM，关键装置建议 2 块做通信冗余（一主一备 CM 在同一机架不同 CM 槽，TriStation 自动切换），这样任一块 CM 故障不会断 SCADA 链路。它是 Tricon 延寿改造高频备件，渠道有 NOS 和测试良品流通。不兼容第一代 811x 机架，也不能当 MP 或 AI/AO/DI/DO 模块用。新项目 Schneider 已推 enhanced CM 型号（350022N 等），老装置维保锁定 350022M 最安全。
替换与升级建议
✅ 直接替换
- 同型号 350022M（288055-01）——物理、电气、FW 接口完全兼容，插回原 CM 槽 TriStation 自动识别。若原系统只有单 CM，换新后需确认 IP 地址设置（可通过 TriStation “Configure → Communication → Set IP” 重配或读取原 CM NVRAM 自动恢复）。
- 早期 350022（Rev C/E/F/G/H/J/K/L）——通常可直替 350022M（向下兼容），但 M 版修正部分以太网 PHY 老化问题，建议老装置逐步统一到 M 或更高 Rev 以减少端口不联机故障。
⚠️ 软件兼容（需核对 FW/版本）
- 350022N（新型 CM for Tricon CX / Trident Enhanced）——物理插槽兼容但 FW 要求 Tricon 系统软件 ≥ 某版本（通常 v11.x 以上支持 N，v9/v10 可能不认），若你主架 MP FW 较老先确认 Release Notes 再升 CM，否则开机报 “Unsupported Module”。
- 双 CM 冗余配置中混用 M + 早期 350022（同代）——多数现场可混用且自动同步，但 Schneider 官方建议成对同 Rev 以降低诊断歧义；若混用出现 “CM Version Mismatch” Warning 可忽略或统一版本。
❌ 硬件不兼容
- 第一代 Tricon 811x / 812x 系列机架用 CM（如 4119A、早期 3500 系列通信卡）——背板引脚与 Trident/CX 机架不同，物理插不进 350022 槽位。
- Tricon I/O 模块（如 3504xx AI、3511xx DI 等）——CM 槽位专用，I/O 卡插 CM 槽或有 Keying 防呆阻止，强行去除防呆可能损针。
若无 350022M 全新库存，Tricon Trident 平台仍广泛流通 NOS/测试良品，建议关键装置按主架 CM 槽位数 N+1（通常 1~2 块）建备件。
