描述
产品详情

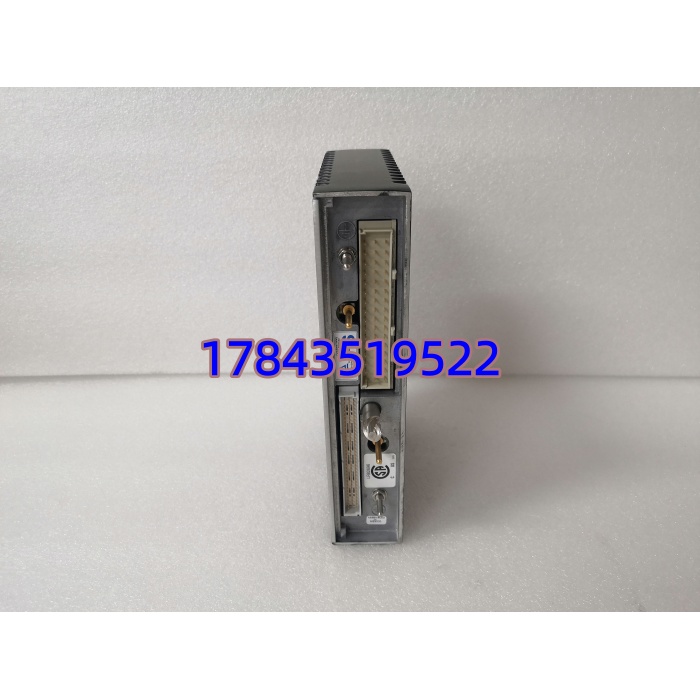

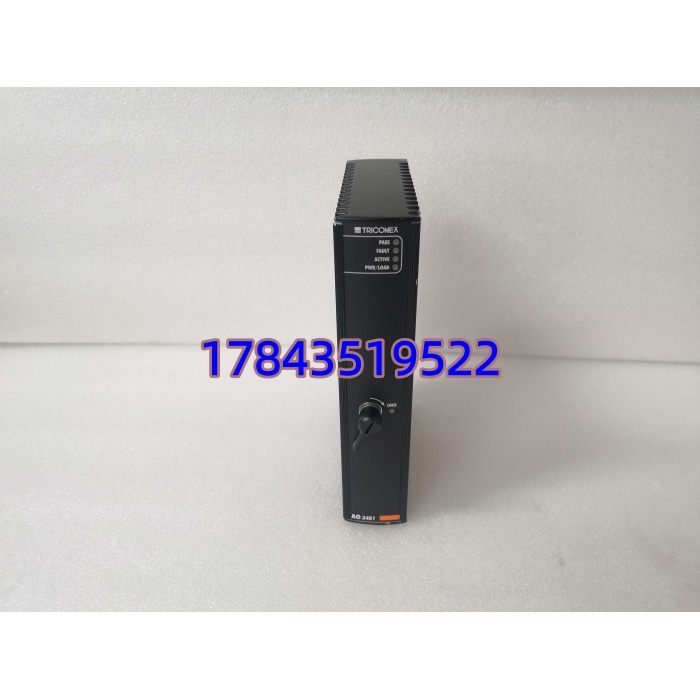

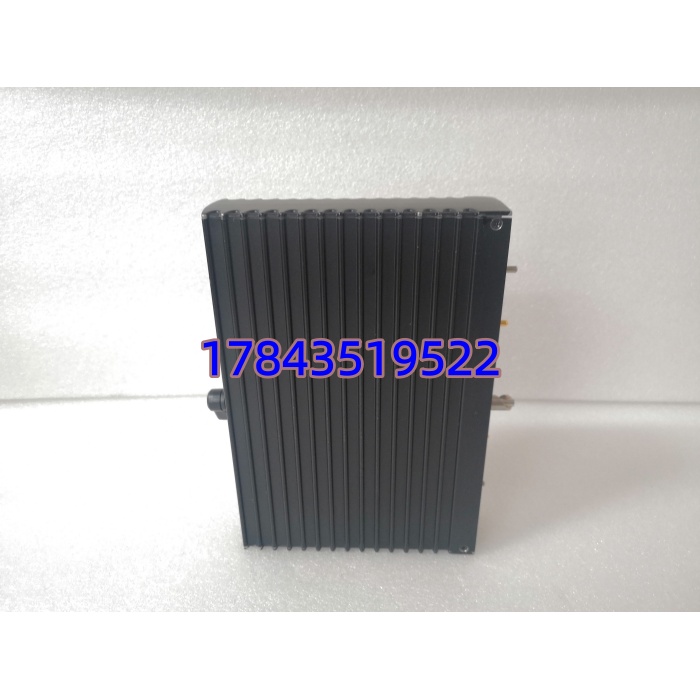

· 型号：TRICONEX 3481（AO3481，含S2等子版本）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon v9 / v10 / v11 安全控制系统 I/O
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | TRICONEX 3481（AO3481，S2等硬件版本） |
| 产品类型 | TMR三重模件冗余模拟量输出模块（AO） |
| 输出通道数 | 4路独立模拟输出（每路TMR：三通道表决） |
| 输出信号范围 | 4–20 mA（默认），可配置0–20 mA / 0–22 mA超量程 |
| 分辨率 | 12位（Datasheet标注；部分渠道单列为16位D/A，请以原厂手册为准） |
| 输出精度 | <0.25%满量程（0–22 mA，0°C至70°C），典型±0.1%@25°C |
| 负载能力 | 最大600–750 Ω（@24 V DC外部回路电源） |
| 响应时间 | 典型1 ms（腿故障切换），最大3 ms全量程阶跃 |
| 安全认证 | IEC 61508 SIL 3，IEC 61511，ANSI/ISA-84.01，CE/UL/ATEX |
| 诊断功能 | 强制切换诊断（FSD）、开路/短路检测、BIT自诊断 |
| 电气隔离 | 通道对地及通道间≥500 V AC（加强绝缘，光电隔离） |
| 外部回路电源 | 标称24 V DC（最大32 V DC，连续36 V DC过压保护） |
| 热插拔支持 | 是（Tricon机架带电插拔，不中断过程控制） |
| 工作温度 | 0°C至+60°C（部分资料标0–70°C或-40–70°C，以模块标签为准） |
| 安装方式 | Tricon标准机架导轨（配专用端子基座，如3481-TB/4422） |
| 固件/软件 | TriStation 1131配置，严格来说只在Tricon v10/v11以上原生支持，v9需核对MP固件版本 |
产品介绍
从核心数据驱动切入：3481是Tricon安全仪表系统里那个“把表决完的安全决策变成电流”的关键执行端。4路AO每路走三取二硬件表决，单通道DAC漂移或回路断线会被FSD强制切到预设安全值（多厂区设低值2 mA触发ESD关阀），IEC 61508 SIL 3认证让它在炼化/核电里扛得住API RP 14C要求的误跳闸率。现场实测发现，在变频器密集的焦化装置区，3481的500 V AC通道间隔离扛住了EMI尖峰，没像某国产兼容卡那样乱抖阀位——这种“故障静默”才是SIS卡的真本事，不是纸面参数。
站在备件经理视角，3481正处在成熟期向EOL过渡（Schneider新项目推Trident，但全球v10/v11存量机架上万台要用到2030+），二手市场电容老化风险高，TCO算下来原厂或深度老化测试的新旧备件比“赌低价拆机”划算。生命周期延续靠战略囤货：ABC分类归A类关键件，建议每台机架留1件冷备，交期拉长到12–20周的原厂渠道根本等不起一次紧急停车。
应用场景与库存策略
停机损失动辄每天六位数，3481又是ESD/BMS里驱动紧急切断阀的唯一AO通道——采购周期现在拉到3–5个月（部分区域标注原厂交期12–20周），加上它已进入停产过渡，缺一块就是全装置跳车待命。
典型场景与备货建议：
- 石油炼化/紧急停车系统（ESD）：控制ESDV紧急切断阀的定位器电流，非它不可因为SIL 3表决架构和FSD诊断，建议按ABC-A类设安全库存SS=1件冷备（Buffer），另谈供应商代管VMI覆盖v10/v11全厂机架。
- 天然气处理/高压保护（HIPPS）：输出到超压泄放阀的4–20 mA，非它不可因TMR消除单点故障，建议同型号备1件冷备，禁止混用未老化测试的拆机件。
- 火电/核电燃烧管理（BMS）：燃料调节阀AO回路，非它不可因IEC 61508SIL 3认证和在线热插拔，建议由可靠性团队锁死固件版本（S2优先），机架级备1块3481+TBase。
- 化工反应器防喘振：控制防喘阀，非它不可因1 ms故障切换保设备，建议现场机柜间放1件密封冷备，配合3482做升级预案但先别动（兼容要测TriStation版本）。
真实案例：去年在某沿海炼化项目碰过一回——半夜Tricon v10机架第5槽的3481报“Channel B Open”，FSD把ESD阀拍到安全位，装置联锁停进料，损失每小时估算18万。值班维护翻仓库只有一块拆机3481（S1版），插上去MP报固件不匹配（严格来说，它只在固件v3.2以上支持S2，老机架跑v2.8），折腾两小时才从200公里外兄弟厂借到一块S2冷备换上。事后复盘：这台机架本来该按ABC-A类留1件Buffer，结果采购为了省预算只备了DO模块（3401E），AO没人盯。后来直接下了Last-time-buy：全厂4套Tricon各锁2块3481 S2做战略囤货，放进恒温防潮柜贴“禁止挪用”，ROI算下来停一次车的钱够买20块。
