描述
产品详情

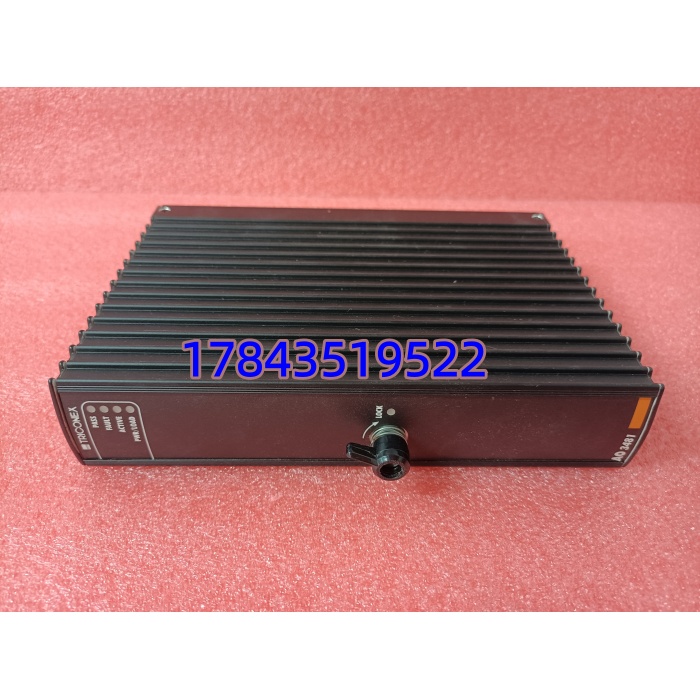

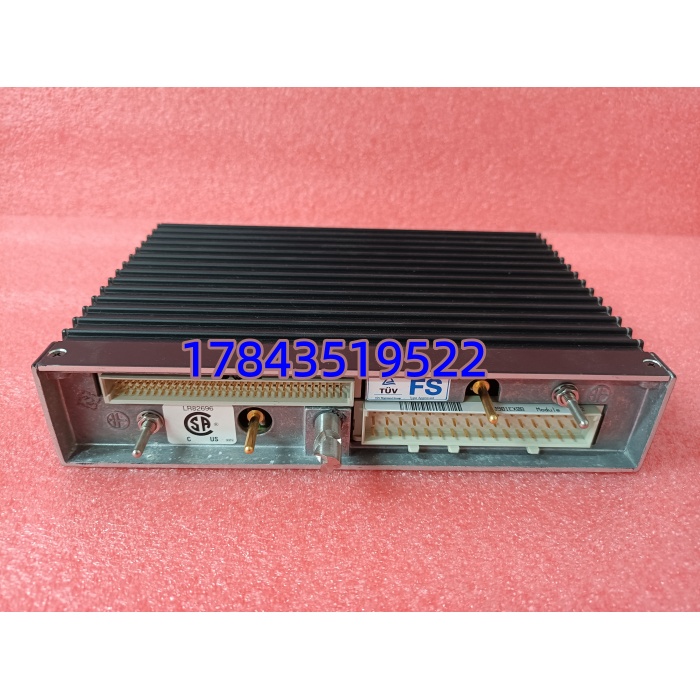

· 型号：3481
· 品牌：Triconex（Schneider Electric）
· 系列：Tricon v9/v10/v11 TMR Safety Instrumented System — Digital Input Module
规格参数
- 模块类型：TMR 三重化数字量输入模块（Discrete Input, DI）
- 兼容系统：Tricon v9 / v10 / v11 主机架及扩展机架（配对应端子底座如 9771-210 或同等）
- 输入通道数：32 点，分 4 组 × 8 点，每组独立公共端（Common）
- 输入信号类型：24 V DC（标称 18～30 V DC 现场回路电源），支持干接点（无源）或湿节点（有源 NAMUR 类需确认版本）
- 逻辑电平判定：ON（逻辑1）典型 > 11 V DC @ 输入回路；OFF（逻辑0）< 5 V DC（阈值依固件，需核对手册）
- 输入电流：约 2～7 mA/点 @ 24 V DC（依版本及跳线设置）
- 响应时间：典型 < 5 ms（滤波可配 0 / 1 / 4 / 16 ms 软件滤波）
- 隔离方式：现场侧 ↔ 系统侧光电隔离 ≥ 1500 Vrms DC；组间电气不隔离（共用回路电源）
- 自诊断：上电 BIT + 运行期交叉通道比较 + 开路/短路检测，故障上报 TriStation 诊断位
- 热插拔：支持在线更换（Hot-Swap），换件不影响其余 I/O 运行及安全逻辑表决
- 背板取电：由机架背板 5 V DC 供电，典型功耗 ≈ 3～5 W（以实物为准）
- LED 指示：RUN（绿）、FLT（红）、32× 通道状态（绿，部分版本分组指示）
- 配套端子底座：依机架代次选对应 TB（如 3503 兼容底座或专用 DI 底座），端子排需单独采购
- 工作温度：0 ～ +60℃（存储 -40 ～ +85℃），湿度 5～95% RH 无凝露
- 认证：SIL 3 per IEC 61508/ IEC 61511，FM、CSA、UL、ATEX/IECEx（依安装指南）
- 物理尺寸：标准 Tricon 模块宽度 ≈ 43 mm（单槽位 I/O 模块），防护等级 IP20
产品介绍
3481 是 Tricon SIS 最常用的 24V DC 开关量输入卡，负责把现场 ESD 按钮、液位开光、行程开关、阀位反馈这些”通/断”信号经 TMR 三路并行采集和表决送进 3008/3009 主处理器。每个通道独立走线到端子底座公共端，软件可选滤波时间——现场有变频器密集区建议开 4ms 滤波抑噪。模块本身不带程序，配置存在 TriStation 工程里，换件后自动同步不需重下装。
有一点要注意：3481 是 DI 卡，不是 AO3481（模拟量输出）也不是 3503E（AI）。市面上有人把 AO3481 也叫”3481″，买前一定核对原机架槽位类型——插错物理能插进但系统报硬件不匹配（Module Mismatch）且不工作。
应用场景与行业案例
痛点切入
海上平台 ESD 系统，原用普通 DI 卡采集井口安全阀关反馈，雷击感应窜入导致偶发误变位触发三级关井。换成 3481 后靠光电隔离 + TMR 表决滤掉单通道毛刺，TriStation 诊断能看出哪一路受扰但未误动——全年零误关井。
典型场景
- 炼化/乙烯 ESD — 收集紧急停泵按钮、PSV 起跳联锁、罐区高液位开关，接入 Tricon CPU 做 1oo2/2oo3 表决
- 海上平台 F&G — 火焰探测器、手动报警按钮、气体探头报警接点输入，SIL 3 认证满足 API RP 14C
- LNG 接收站 — 低温阀阀位反馈（开/关限位）经 3481 进 SIS，与 DCS 位置做偏差报警
- 电厂汽机保护 — 轴承振动跳闸接点、主汽门关闭反馈，要求 TMR 诊断覆盖率高的场合非它不可
真实案例
某炼油厂催化装置大修期间发现一块 3481 第 2 组 8 点全报开路（现场实际闭合），量回路电源正常。TriStation 诊断显示模块内部某组光耦失效。趁装置短暂停注时在线拔出旧件（RUN LED 灭但系统未停），插新 3481，约 20 秒 RUN 亮、各通道状态同步恢复。老师傅说：”幸亏买的备件固件 Rev 匹配，插上就认——上次另一块不同 Rev 被系统拒了，白跑一趟。”
