描述
产品详情

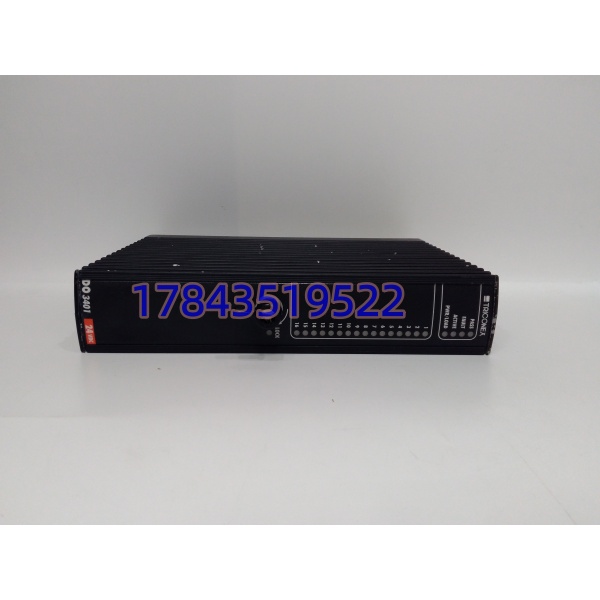

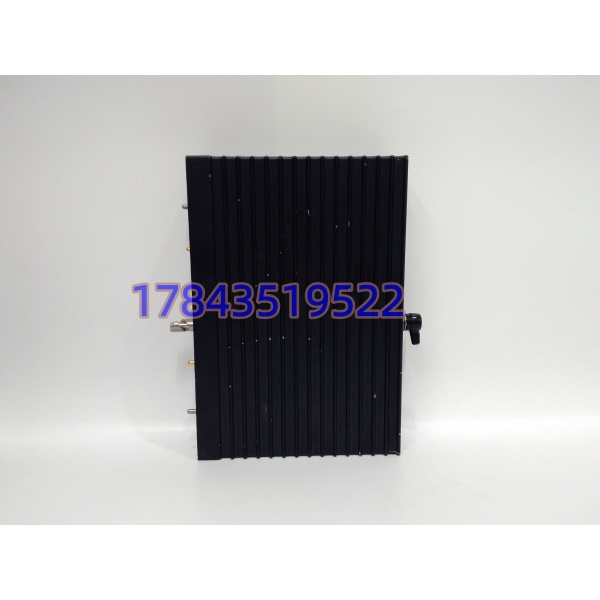

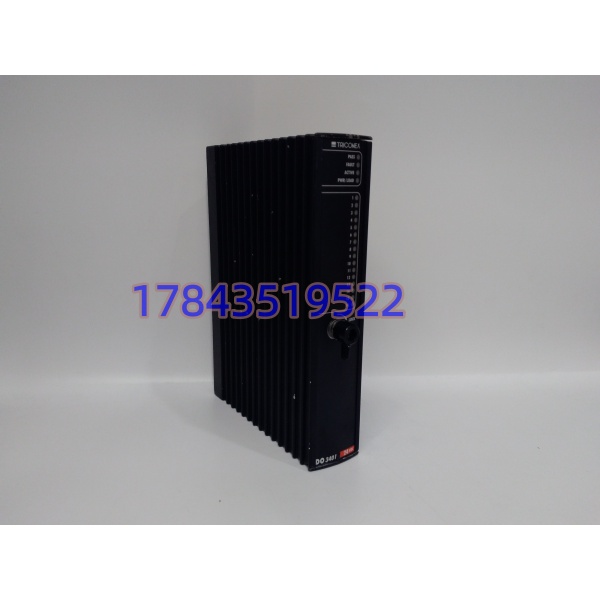

· 型号：DO3401 (3401)
· 品牌：Triconex
· 系列：Triconex 安全仪表系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 三重模块冗余（TMR）数字量输出模块 |
| 输出通道 | 32点 数字量输出 |
| 输出类型 | 24 VDC，低电平有效（Sink型，晶体管输出） |
| 驱动能力 | 每通道最大 0.5 A |
| 工作电压 | 18～32 VDC（推荐24VDC） |
| 响应时间 | ≤5 ms（通道延迟） |
| 安全等级 | IEC 61508 SIL 3 |
| 诊断功能 | 短路/过流保护、在线通道诊断、开关卡死检测 |
| 隔离方式 | 通道间光电隔离 |
| 安装方式 | 导轨安装（配合专用底座） |
| 支持功能 | 热插拔（系统在线更换） |
产品介绍
搞SIS系统的人都清楚，“3401”这个简称就是块数字量输出卡，一块能决定“停还是不停”的卡。
它最核心的身份是Triconex安全仪表系统（SIS）里的执行层卡件。它的活儿很纯粹——把安全逻辑控制器算出来的“0”或“1”，转成能推动现场电磁阀、继电器动作的24V直流电信号，去执行紧急停车、切断阀门这些保命动作。
它和普通PLC输出卡最大的区别在于TMR架构。模块内部是三条完全独立的“通道”，干同样的活，然后通过硬件做“2oo3”投票表决。一条通道坏了，另外两条照样能把信号送出去。这种设计直接对应SIL 3的安全等级，专门用在化工、石油、天然气这些不允许“拒动”的场景里。模块本身支持热插拔，在线更换不影响系统跑着，减少停机时间。
应用场景与库存策略
痛点切入：
3401坏了，最直接的后果是一条安全联锁回路“失灵”——该动作时没动作。对于停产多年的老SIS系统来说，市面上货源鱼龙混杂，多数是拆机翻新件。急用时你往往没得挑。
典型场景与备货建议：
- SIS系统紧急关断（ESD）执行：驱动关键阀门和跳闸电磁阀，是保护层中的最后一道执行环节。必须备1块经过功能验证的冷备，并确保固件版本与旧卡一致。
- 火灾/可燃气体联锁系统：接收系统指令，驱动消防阀、切断阀。建议按系统在用数量的20-30%做集中储备。
- 老旧Triconex系统延寿：系统运行超10年，升级计划未定。必须做Last-time-buy评估，锁定2-3块可靠货源。目前市场库存收紧，早锁比加价急采划算。
真实案例：
背景：某海上平台，一台关键压缩机的ESD系统报“输出通道故障”，定位到3401模块的一个点无法输出关断信号。
缺少备件引发的停机危机：库房没有备件。采购反馈停产件货源杂，从几千到上万都有，且无法确认是否与现有系统固件兼容。压缩机维持运行了48小时，风险极高。
库存策略的反思：该平台随后将3401列为红线备件，常备1块，并在台账上明确标注固件版本和最后测试日期。
