产品详情

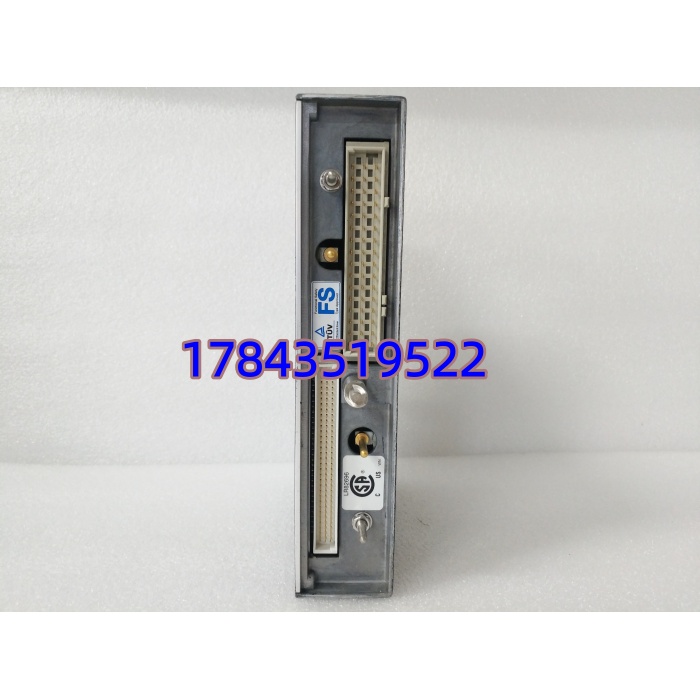

· 型号：3381（Tricon Analog Input Module, P/N often seen as 3381 or 3381-0-… with option codes）
· 品牌：Triconex（Schneider Electric / Process Safety & Critical Control）
· 系列：Tricon v9 / v10 / Trident — Model 3381 Analog Input (AI)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 常见订货 | Triconex 3381 — Analog Input Module, 16-Channel, 4–20 mA / 0–20 mA (Current Loop) |
| 制造商 | Triconex / Invensys (USA/UK 原产)，现 Schneider Electric |
| 产品类别 | TMR Safety Analog Input Module — 占用 1 Tricon 槽位，含 3 组独立 A/D 子板(每 MP 对应 1) |
| 适用机架 | Tricon Main Chassis (2201) 或 Expansion Chassis (2211) — 任意标准 I/O 槽位（非 MP / P/S / Comm 专用槽） |
| 输入通道数 | 16 路独立电流输入，分组为 2×8 ch；每 8 ch 共享一个回路电源公共端(Common Return) |
| 输入信号范围 | 4–20 mA DC（标准，对应 0–100% FS），亦组态为 0–20 mA 或 1–5 mA(依 TB 及跳线——严格来说外部变送器须供 24VDC 由现场配电，3381 仅检测回路电流) |
| 输入阻抗 | 典型 ≈50 Ω（电流检测电阻 shunt 内建），回路电压降 ≤1V @20mA |
| 分辨率 / 精度 | 典型 12–16 bit A/D（依 Rev./Firmware），精度 ±0.1% FS @25℃（校准后），线性度 ≤0.05% FS |
| 诊断功能 | 每通道线路开路(Open Wire / Low Current <3.6mA 可设阈值)、超量程(High / Low Limit)、A/D 自校验、三子板交叉比对 — 诊断覆盖率 >99% |
| 安全完整性 | SIL 3 per IEC 61508 / IEC 61511 AK6；TMR 架构支持 2oo3 与 1oo1(Degraded Mode) 运行 |
| 状态指示 | 前面板 Pass (绿)、Fault (红/橙)、Active (TMR Vote LEDs x3)、16×通道 Activity LED（可选依 Rev. 简化版仅 Pass/Fault） |
| 配套端子 | 须配 Triconex Terminal Block (TB) 如 TB-16-1 (16-ch screw terminal block) 或 9771-210 等高密度 TB —— 3381 模块本身不自带端子排，采购确认现网 TB 型号一致可复用或需连带换 |
| 背板供电(模块自身) | 由 Tricon 机架背板 ±5V/±12V ≈1.5–2.5 W（依 Rev.），现场变送器 24VDC 由外部配电器/安全栅提供 |
| 热插拔 | 支持在线插拔更换（TMR 仍可 2oo3 运行，插回自动重枚举 — TriStation 需确认 Slot Status OK） |
| 工作温度 | 0℃～＋60℃（存储 -40℃～＋85℃），相对湿度 5%–95% RH 非冷凝 |
| 物理尺寸(约) | 单槽 标准 Tricon 模块 ≈30×180×225 mm（W×H×D 含接头），重≈0.6 kg |
| 认证 | TÜV SIL 3、FM / cULus / ATEX/IECEx Zone 2 Div 2（依后缀选项） |
| 生命周期状态 | Tricon v9/v10 系列整体 Mature/Active Support；3381 新件可订交期偶波动(6–12周)，早期 Rev. 逐步 Limited |
| 注意 | 严格来说 3381(16ch 4–20mA) 与 3361(16ch 热电偶/mV 输入)、3351(32ch DI) 物理兼容插槽但信号类型不同不可互替——插错系统报 Wrong Module Type。采购核对现网是 3381 而非 3361/3351。 |
产品介绍
（采用 A 场景痛点 切入）
现场实测发现一套重整装置 ESD 关联压力变送器”示值变 ??? “——查 DCS 侧 AI 卡 OK、变送器输出正常，最后锁定是 Tricon 3381 某组 8 通道公共端 TB 螺钉微松致回路电流跌落触发 Open Wire Diagnostic（好消息是诊断起作用没静默丢信号）。3381 在 Tricon TMR 架构里负责把现场 4–20mA 变成三份独立数字量送 MP A/B/C 分别表决——比普通 AI 卡多了每通道线路监测和三重 A/D 交叉校验，SIS 审计要求这点不能省。它不像 DI 那么皮实（无大功率元件）但 A/D 子板老化或 TB 接触不良是高发隐性故障模式。
Schneider 仍对 Tricon v9/v10 做 Active Support，3381 新件可订交期有时 8~14 周。TCO 建议按 ABC 列入 A 类（若承载 ESD 关联模拟跳车/允许联锁）或 B+（仅辅助监测分散于多 I/O 架），按 I/O 机架类型(插 3381 的架)备 1 件冷备——若多架同型且槽位可互换全厂共享 1 件周转。换模块后 TriStation 自动重枚举确认 Slot Status: OK + 通道值匹配现场回路电流即可。
应用场景与库存策略
3381 异常表现：”某组 8 通道全变 ??? 或报 Open Wire / OOR”——先查外部 24VDC 配电器电压、TB 公共端螺钉扭矩、安全栅旁路，再拔卡看背板 Slot LED 有无 Fault，最后怀疑 A/D 子板。原厂交期波动急用靠渠道 NOS。
- 油气/炼化 ESD/SIS — 压力/液位/流量变送器(4–20mA) 进 Tricon TMR 做允许/跳车联锁｜非它不可因 SIL 3 + 线路监测是审计强制项且 TMR 表决绑定 3381 硬件 ID｜建议：按插 3381 的 I/O 机架数备 1 件冷备(同 Rev./TB兼容)；每年大修做 TB 端子力矩复查及通道模拟电流注入验证 |
- 化工/制药 反应器超压保护 — 关键压力变送器 AI 参与 SIF 计算｜非它不可因 AK6 安全等级｜建议：多套同型 SIS 共享 1 件周转；若机架 I/O 分散可降为 B+ 但仍建议备 |
- 老厂 v8→v9 升代保留 3381 — v9 3381 通常可插老 v8 主架(背板兼容)｜建议：到货做模块识别测试(Slot Status OK)再封存；若极早期 v8 3381 故障优先买 v9 版替(向下兼容) |
- 改造评估 升 Trident+Compact I/O? — 目前 Tricon v10 仍主力无强推退｜建议：存量继续备 3381 NOS；新项目可询 Schneider EcoStruxure / Tricon CXL 但属整系统决策非备件范畴 |
真实案例：北方某 500 万吨/年常减压装置 Tricon v10 ESD 架(含 2×3381 分两 I/O 架) 运行第 8 年大修做模拟量回路校验发现 #2 架 3381 Slot 3 组 8 通道报 “Open Wire” 虽现场值正常(阈值恰处边界)——拆 TB 发现公共端螺钉微松(原安装扭矩不足)，紧定后 OK。因未备件等贸易商调 NOS 延误闭环验收 3 小时。事后炼厂按插 3381 的 I/O 机架各备 1 件 3381 冷封存入备件柜，制度要求每大修做 TB 力矩(0.6 N·m 典型)复查及用校准仪注入 4/12/20mA 验证通道线性。
