描述
产品详情
· 型号：3301（Triconex Classic Tricon Digital Input Module, 16-Point 24 V DC Sinking Type）
· 品牌：Triconex（Schneider Electric）
· 系列：Classic Tricon — Model 3000/3500 Family (TMR Architecture, v9 / v10 / v11 mainframe compatible)
规格参数
- 产品型号：Triconex 3301（16-Channel 24 V DC Digital Input Module — Sinking / Negative Logic）
- 适配系统：Classic Tricon mainframe — 3500/3600/3800 系列主机架(v9, v10, 早期 v11 如 8110 有时仍兼容但需 Compatibility Note 确认；严格来说 3301 是 Classic Tricon 卡，非 Trident 2 4110 CPU 原生槽位直接支持——Trident 2 用 3604E/3700A 等新 I/O，老机架 Tricon v11 w/ 3503 MPU 可混插 3301）
- 通道数：16 通道（通常分为两组 1–8 / 9–16，每组独立现场公共端 COM A / COM B —— 注意 Classic Tricon DI 每 8 ch 共 COM 非每点独立）
- 输入类型 / 逻辑：Sinking（NPN）— 现场开关将 Input Point 拉至 0 V（COM = +24 V DC 外部源），ON Threshold typ > 18 V DC @ 2–7 mA，OFF < 5 V DC
- Line Monitoring（线路监测）：可使能每通道线路监测电流（典型 0.5–1 mA 注入），检测传感器断线(open wire)或短接——需现场开关设备允许微小监测电流（阻性负载一般 OK，部分 PNP 传感器需关监测）
- 表决机制：三块 3301（A/B/C 各插对应槽位或同一模块内三路 A/B/C 处理逻辑 — 注：3301 是单物理模块含三路独立输入电路对应三 MPU 分支）经 TriBus 送各自 MPU → 三取二表决输出至应用逻辑；单通道故障自动 Disagree 报警但不影响正确表决
- 隔离：现场输入侧 ↔ Tricon 背板三路逻辑侧 光耦隔离（典型 1500 V AC 测试电压）；通道间不隔离（同组 COM 共地）

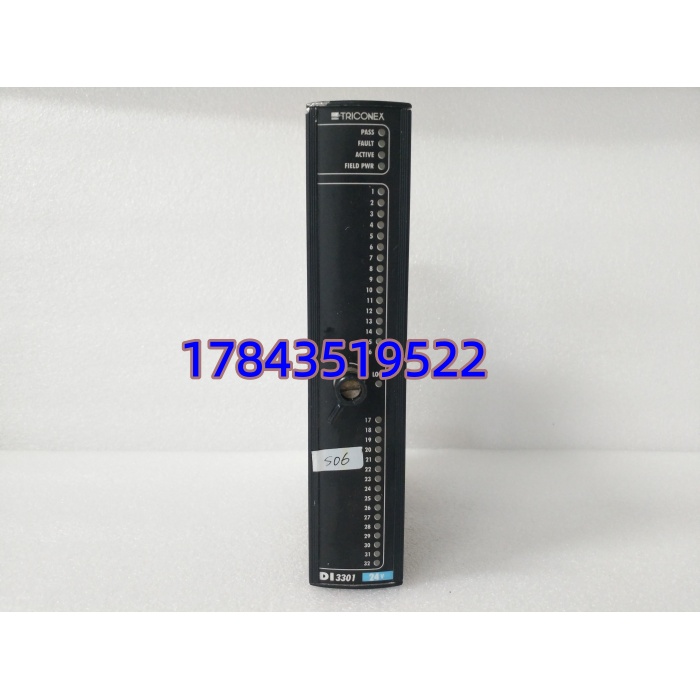

- 状态指示：16× green LED（每 ch ON=亮），Module Healthy / Pass / Fault (Tri-color LED)

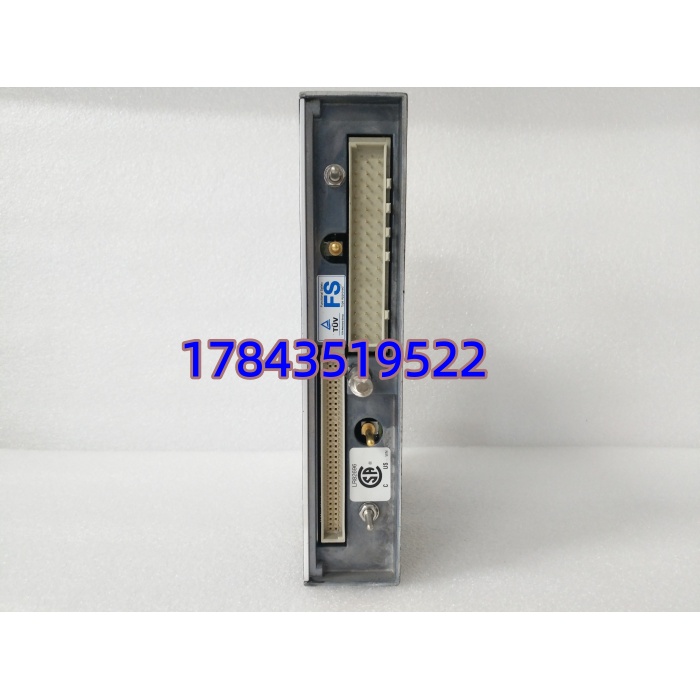

- 配套端子块：须配 Classic Tricon 端子块 — 常用 TB-3301（16 pt screw terminal w/ COM 端子）或老 TB-3000 系列；模块通过 40-pin 扁平电缆或边缘连接器与 TB 互连（依机架型）
- 安装形式：插 Classic Tricon I/O 扩展机架（Model 3511/3811 etc.）I/O Slot，翼形螺钉锁紧，支持 Hot Swap（系统需 Enable Online Change）
- 背板供电：由机架背板供 +5 V DC（逻辑侧），现场 24 V DC 外供独立
- 功耗：典型 ≤ 3.5 W（逻辑侧）
- 工作环境：0℃～+60℃（工作），-40℃～+85℃（存储），5%–95% RH 无凝露
- 尺寸/重量：约 160×30×233 mm（深×宽×高，单槽），重≈0.2 kg（不含 TB）
- 认证：TÜV SIL 3 (IEC 61508 / ISA-84.00.01 — 需完整 TMR 架构)，FM / CSA / ATEX / IECEx Class I Div 2（系统整机认证延伸）
产品介绍
在几套焦炉气/合成氨 ESD 碰过——Classic Tricon v10 机架插三块 3301 采集紧急停机按钮、液位开关、压缩机运行反馈，16 路 DI 每点 LED 让维护夜班透过柜玻璃看到哪路旁路限位没回位。它本质上就是 Triconex 为 TMR 架构做的三路独立光耦输入卡，把现场 24V Sinking 信号分送三 MPU 分支做三取二表决，板载 Line Monitor 能抓传感器断线（多数竞品无此细粒度 DI 诊断）。现场实测发现：老线最怕 TB-3301 端子 COM 簧片氧化致整组 8 点 DI 时好时坏——先测 COM 端压降再怀疑模块。
从库存经理视角，3301 属 Classic Tricon 成熟 EOL 过渡期（Schneider 主推 Trident 2 + 新 I/O），原厂部分地区关单。TCO 亮点高复用——同型号通用于多套 Classic Tricon SIS，建议按 SIS 节点池化：N 套同型 Classic Tricon 共享 1 件冷备（3301 + 确认现场 TB-3301 Rev + 40-pin 电缆 PN），新 SIS 项目选 Trident 2 (3604E DI etc.) 获更长生命周期。只存裸模块不核 TB 型号是典型呆滞。
应用场景与库存策略
Classic Tricon DI 最隐蔽故障是”某 8 点组 COM 端氧化→时好时坏”或 Line Monitor 开致使旧 PNP 传感器报 Open Wire——维护先怀疑现场开关，绕半小时才测 COM 端压降。若整模块硬件故障（极少见，多因外部 110V 窜入 24V 回路或背板 Slot 损），16 路 ESD 按钮/联锁 DI 全丢三取二可能仍 OK（另两 I/O 模块同类点正常）但降级报警，全三模块同点坏则失联锁信号。
- 炼化/化工/海上平台 Classic Tricon TMR ESD 紧急停机按钮 & 联锁 DI 采集（SIL 3）→ 单模块故障通常三取二掩盖(Degraded Mode 报警)但丧失冗余→建议按 A 类关键备件，每套 Classic Tricon SIS 节点池化备 1 件完整套(3301 + TB-3301 同 Rev + 记录 40-pin 电缆 PN)，防潮柜保存，每 3 年通电自检 + 测 COM 端压降。
- 仅用于非安全 Tricon EX 监视 DI（无跳车参与）→ 可接受等待调货→可与其他 Classic Tricon DI 卡池化共享。
- 新 SIS 项目 / SIS 升级 (Trident 2)→不做追加 LTB，选 Trident 2 DI 模块(3604E etc.) 按新版 SRS 重认证；老线改造列入 CAPEX 迁移。
- 沿海高湿区→大修周期测 TB-3301 COM 端子压降 & 复校端子 torque（推荐 0.5–0.6 N·m 依端子规格），腐蚀区适当缩轮换周期。
某合成氨装置 ESD（Classic Tricon v10）年度大修后开机报”DI Ch 9-16 Disagree”，维护换现场限位开关无果最终量 COM B 端对地压降达 1.8V（正常 <0.2V）——TB-3301 第 9-16 组 COM 簧片氧化接触电阻升。库房有冷备 3301 但原柜用 TB-3000A（早期螺钉端子版，TB-3301 弹簧版插不进——针兼容但客户不想混用老端子排方向），等调正确 TB 延误 5h。复盘封袋：”3301 + TB-3301(带 Rev 照片) + 40-pin Cable PN: xxx + 备注’Line Monitor Default ON — 现场 PNP 传感器需 Disable if false Open Wire'”。教训一句：Classic Tricon I/O 备件 = 模块 + 正确端子块(TB)型号/Rev + 电缆确认，TB 外观近似老版不通用。
