产品详情
· 型号：TRICONEX 3301（3501E-10 / 3501E-15）
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon Safety System（配套 8110/8111 CPU、8312 电源、3625 DO、3700A AI、3009 通讯模块、外部 TAIL 端子板）
规格参数

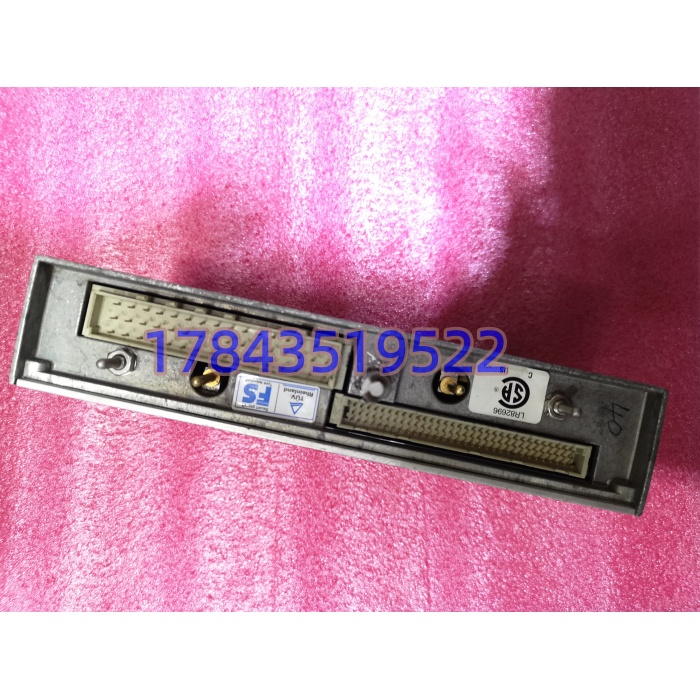

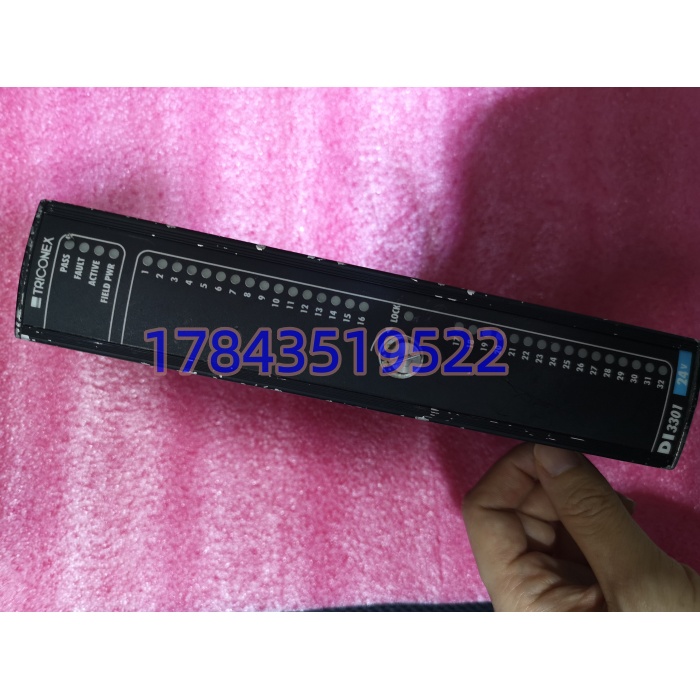

| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | Triple Modular Redundant（TMR）24 V DC Digital Input Module，32 CH |
| 通道架构 | 32 路 × 3 条独立通道（A/B/C），板内 2oo3 表决，单通道故障自动隔离 |
| 输入类型 | Sink（漏型），现场开关闭合时电流流入模块；支持干接点（无源）或 24 V 有源 |
| 输入电压范围 | 18~42 V DC（额定 24 V），过压耐受 42 V 连续 |
| 输入电流 | 2.8 mA@18 V / 4.3 mA@24 V / 8 mA@42 V（典型） |
| 输入阻抗 | 约 5.6 kΩ（24 V 时），等效 5600 Ω 串联电阻 |
| 逻辑阈值 | ON ≥15 V / OFF ≤5 V，迟滞约 2 V，抗噪能力强 |
| 扫描速率 | 典型 1 ms，最大 2 ms（依主处理器周期） |
| 诊断能力 | 基础版 3501E-10：通道级开路检测；S2 版 3501E-15：开路+短路+对地/对电源故障诊断 |
| 隔离电压 | 现场-背板 2500 V RMS（1 min），通道间不隔离（共参考点） |
| 背板供电 | 5 V DC @ 1.1 A（典型），由机架背板经 8112 电源分配 |
| 现场供电 | 外部 24 V DC 经 TAIL 端子板引入，不经由模块内部变换 |
| 连接器 | 后端 96 针欧式 DIN 41612 插背板；前端配 50 针 SCSI 或螺栓端子（依机架类型） |
| 指示 LED | 模块 PWR/RUN/FAULT + 每通道状态 LED（绿=ON，红=FAULT/诊断） |
| 热插拔 | 支持（Tricon 机架设计），更换时主处理器自动重识，I/O 状态保持 |
| 组态软件 | TriStation 1131 / EcoStruxure Triconex，无第三方 GSD 概念 |
| 工作条件 | 0~60 ℃（机柜内），存储 -40~+85 ℃，5~95% RH 非冷凝 |
| 尺寸重量 | 约 266×30×203 mm（6U 欧卡），0.8~1.0 kg |
| 认证 | TÜV IEC 61508 SIL 3，FM/UL Class I Div 2，ATEX/IECEx（依安装） |
| 生命周期 | 3501E-10 已列入受限/停产，官方替代为 3503E；市面以库存/拆机/认证再造为主 |
| 易混型号 | 3503E（新一代 DI，更高密度）、3625（DO）、3700A（AI）、3301 是老款代号，3501E 是物料号 |
产品介绍
TRICONEX 3301（即 3501E-10/15）是 Tricon 系统里最常被点名的 32 路 DI 卡。它和 ICS T8403C 一样走 TMR 架构，但 Tricon 的三重化更彻底——三个独立通道各自有 ADC、各自走独立背板路径、各自跑独立诊断，板内 2oo3 voter 比完才把结果送主处理器。现场一个 ESD 按钮接点氧化、一根线松了，另外两路照样表决出正确状态，系统不误跳、不误动，只在 TriStation 里记一条诊断。这对海上平台、加氢裂化、乙烯裂解这类”误跳一次损失七位数”的装置，比单通道 DI 值钱的就是这个容错。
和基础版 3501E-10 比，S2 版（3501E-15）多了短路和对地故障诊断，能区分”按钮没按”和”线对地短路”，这对火气系统里埋在防爆区的电缆健康监测很重要。和 3503E（新一代）比，3301 扫描周期略慢（1 ms vs 3503E 的亚毫秒），但存量极大、备件逻辑成熟、TriStation 1131 里不用改任何 I/O 映射就能互换。坦白讲这模块原厂新件基本绝迹，市面流通的 3501E-10 多为 2005~2015 年间生产的拆机件，电容老化是第一杀手。它的现场价值是”Tricon 机架里拔掉一块故障的 3301，插一块同版本的进去，TriStation 自动重识，I/O 状态无缝保持，工艺不停”。
应用场景与行业案例
我在渤海某 FPSO（浮式生产储油卸油船）碰到过：ESD 系统 Tricon 主机架 Slot 4 的 3301（3501E-10）报”Ch 12 Degraded”，TriStation 里诊断显示 C 通道输入电流比 A/B 低 1.2 mA。现场量 ESD 蘑菇头回路 24.3 V 正常，拆模块发现内部 C 通道输入电阻焊点有细微裂纹（盐雾+振动 11 年）。非计划停机不怕跳车，怕的是”degraded 累积到双通道故障那一秒，平台 ESD 按钮按下去系统不认”——那种事出了就是安全审计致命项，平台可能被迫关停井。
典型场景：
- 海上平台 ESD：32 路采集井口 ESD 阀限位、PSSR 复位、火灾气体探测器继电器输出，TMR 表决抗盐雾单点退化，热插拔换卡不停产。
- 加氢裂化装置：急停按钮+安全阀起跳接点进 3301，TriStation 里 SOE 追”先超压还是先断电”，事故复盘靠这个时间戳。
- 乙烯裂解炉：火焰检测器状态、燃料气切断阀限位进 3301，SIL 3 回路里 2oo3 吃掉单传感器误动。
- 电厂 BMS：燃烧器风门限位、燃气压力开关进 3301，三重化保证点火序列不误拒。
- 老线保产：EPC 原图锁定 3501E-10 Ver 5.x，采购单只写”3301″买回 3501E-15（S2）也能插但诊断功能多出来，TriStation 里报警条目变多，维护人员初期不适应。
真实案例：
西北某天然气处理厂 2007 年 Tricon v10 系统，2023 年检修发现一面 ESD 柜 4 块 3301 中有 1 块 3501E-10 背面电解电容顶部微鼓。库房领出一块标”全新 3301″的库存，3501E-15（S2），插上去 TriStation 扫到硬件版本不一致，I/O 映射正常但诊断里多出”Channel 5 Short to Ground”误报（原 3501E-10 无此诊断项，新模块检测到现场线路对地电容偏大误判）。退掉，找授权商订 3501E-10 Ver 5.2 库存件，出厂带三通道一致性测试（人为断开 A 路模拟故障，验证 B/C 路维持状态），窗口期 35 分钟换完，ESD 回路试验一次通过。安全工程师原话：”Tricon 这 DI 卡，版本号差一位，诊断多出来一堆，维护班组半夜被打扰三次才适应。”
