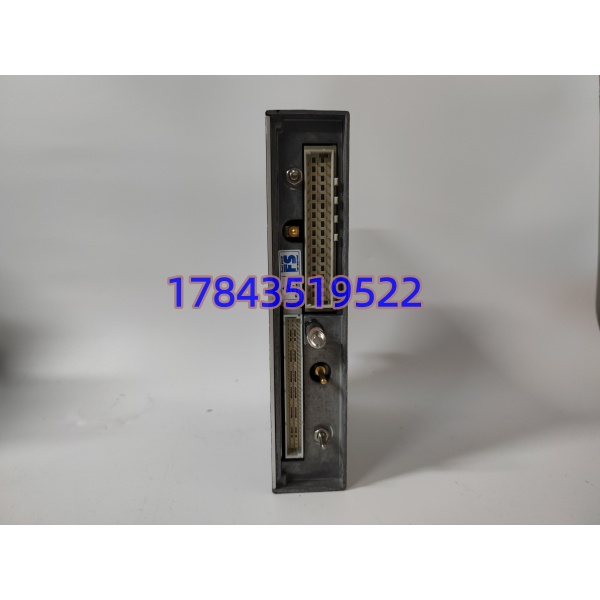

TRICONEX 3301 | 数字量输入模块

描述

产品详情

· 型号：3301（订货号 DI3301，Tricon Trident机架用）

· 品牌：TRICONEX（现施耐德电气）

· 系列：Tricon / Trident SIS，TMR三重模块冗余安全仪表系统

规格参数

• 产品类型：TMR数字量输入模块（DI3301），32通道共参考点
• 输入信号：干接点（开关、按钮、继电器）、湿接点 15–30 VDC（标称24 VDC），最大33 VDC
• 输入点数：32点（共地设计，每机架槽一块，三块组成TMR三组独立通道）
• 输入阻抗：无基板 >30 kΩ，带底板（如2301/9573-610）≈3 kΩ
• 输入延迟：<10 ms（On↔Off切换），可调滤波默认10 ms，强制值诊断<2 ms
• 隔离：通道↔背板光电隔离2500 VAC，功能地到保护地500 VDC，反向极性保护
• 供电：由Trident机架背板供，模块自身耗电≈5–8 W，不需外部电源（现场24 V共地）

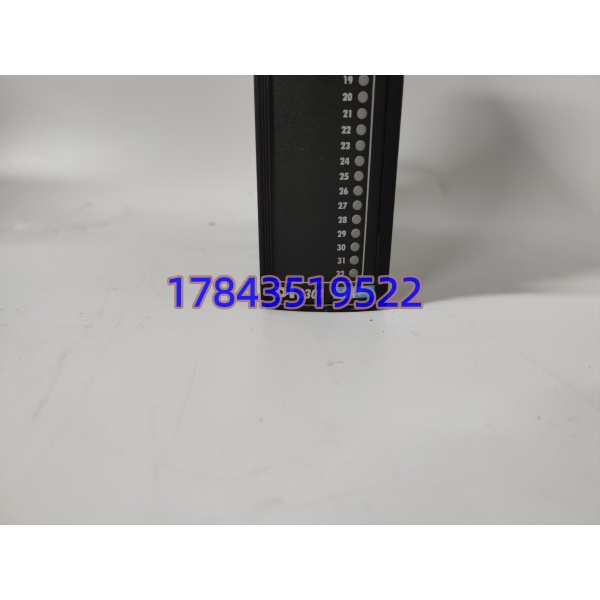

• 指示灯：PWR绿（电源），ACTIVE绿闪（通信/表决活），FAULT红（模块诊断），每通道有状态LED（点绿=通，点红=断线/故障）
• 诊断：通道级开路/短路检测、断线报警、FVD强制值诊断，TriStation里看三路表决状态
• TMR架构：三块3301插相邻槽，每块独立采同一现场信号，硬件表决2oo3或1oo2，单通道故障不丢信号
• 安全认证：IEC 61508SIL 3，ATEX/IECEx/UL/CSA/CE，EMC合规，Marine船级社
• 环境：工作 −40 至 +70°C（宽温工业级），存储 −55 至 +85°C，湿度5–95%非冷凝，IP20（机柜内）
• 安装：Tricon Trident机架插槽，前插拔助拔器，标准约225×175×100 mm，重≈1.5 kg
• 通信：背板并行TMR总线到MP/CU控制器，对外Modbus/Profibus/EtherNet/IP由通信卡做

产品介绍

TRICONEX 3301是Tricon/Trident SIS里的24 VDC数字量输入模块，DI3301是常用叫法。它本身不是CPU，就是TMR安全架构的“眼睛”：三块3301插在机架相邻槽，各自独立采同一现场急停按钮、压力开、阀位限位、火焰探测器触点，三路并行进硬件表决（2oo3默认），单块烧了或现场线断一根，另两块照样表决出正确状态，ESD逻辑不误动也不拒动。SIL 3认证，宽温−40到+70，通道级断线诊断直送TriStation，FAULT亮但系统还在跑安全功能——这就是SIS里最典型的“故障裕度1”。对工程师来说，换它不碰MP/CU里的停车逻辑，但插回去要TriStation里做“Replace Module”同步TMR表决表。

和通用PLC DI比，3301走TMR专用背板，三块为一组冗余，单块不能当普通DI用；通道共地不是每点隔离，现场湿接点要共24 VDC回路，别拿它接110 VAC开关量（有专门的3302/3310做AC DI）。有一点要注意：Tricon V9/V10/V11/Trident固件都要匹配，老机架插新3301 Rev可能报“Module Type Mismatch”，先查TriStation里固件兼容表。

应用场景与行业案例

我在现场遇到过：炼厂加氢裂化ESD凌晨报“DI3301 Slot 4 Channel 17 Open Wire”，FAULT红闪但急停按钮还能表决，系统还在SIL 3，安全工程师不敢睡——TMR带单通道故障跑可以，但第二块再挂就拒动，必须趁白天窗口热插拔换件。

• 炼油厂 紧急停车系统（ESD）：反应器超压开关、手动急停钮、压缩机喘振开关进三块3301 TMR，2oo3表决防误停机，真实危险时ESD触发泄压阀，单线断/模块坏不耽误停车。
• 海上平台 火气系统（F&G）：火焰探测器、可燃气探头、手动呼叫点触点接3301，盐雾−40°C机柜外，通道断线诊断让中控区分“线断了”和“真着火”，避免误关井。
• LNG接收站 储罐高高液位/紧急切断阀：阀位限位（开/关）和急停进3301，三块3301分三路独立接线，单路24 V短路烧熔丝只亮FAULT，另两路表决阀位，防LNG溢罐。

背景是北方某乙烯装置夜班，ESD Tricon Trident报“DI3301 Slot 2 Fault – Channel 5 Short to 24V”，FAULT红闪，急停按钮通道5（现场接线盒进水湿接点短路）。系统2oo3还在跑，但安全工程师不敢留到明天大修——第二故障=拒动。打停机票切备用急停回路（硬旁通），进SIS机柜间，确认三块3301 Slot1–3为一组TMR，Slot2 FAULT红亮ACTIVE闪。戴防静电腕带，助拔器拉开Slot2旧3301（热插拔支持），插新测试OK的3301，推到底锁助拔器，TriStation点“Replace Module”同步表决表，30秒后Slot2 PWR/ACTIVE绿，FAULT灭，Channel 5短报警消。没停装置，ESD重回完整TMR。说实话，SIS模块在凌晨2点带单通道故障报警时，库房冻一块3301测试良品比啥都值——停机换件要赔六位数非计划停产。

常见问题解答 (FAQ)

• 是否支持热插拔？

  支持，但有铁律。3301是TMR三组里的一块，机架带电时可直接拔换（助拔器前拔松再拉出），另两块继续表决ESD逻辑，系统不丢安全功能。但有一点要注意：拔前确认FAULT亮的是目标槽，别拔错拔了健康槽——TMR变单通道直接SIS降为1oo1或掉安全，装置会联锁停机。换完推入，TriStation做“Replace Module”同步TMR表，约30秒ACTIVE闪FAULT灭。单模块非TMR配置（极少见，只做监视）拔掉会丢全部32路DI，别在运行中点热插拔。

• 停产了吗，替代方案是什么？

  3301/DI3301是Trident主力DI，还在产但施耐德交期经常12–20周，老Tricon V9/V10用3301老Rev（如3301-100/200），新Trident用3301 Rev G/H。停产替代：老机架可混插新Rev但要升机架固件；整机升新Trident通信卡+DI3301S2，代价五位数美元起，炼厂/FPSO一般只做备件延寿。需核对/以原厂手册为准，买前确认机架型号（Trident vs Tricon V11）和固件版本。

• 兼容性与程序丢失风险？

  3301是纯DI硬件，停车逻辑和表决表在MP/CU控制器Flash里，换模块绝对不丢ESD程序。兼容条件：必须Tricon Trident机架背板，三块3301为一组TMR槽位相邻（Slot N/N+1/N+2），固件Rev要机架支持（老V10插Rev H可能Type Mismatch）。TriStation里做Replace Module同步，别直接拔插不同步——表决表错位会报DI Mismatch报警。

• 成色与防伪怎么鉴别？

  新件原厂静电袋带Schneider/Triconex标，模块本体铝壳有激光刻印 3301 Rev G/H及序列号，可去施耐德官网查SN（需核对/以原厂手册为准）。二手/拆机件重点看：助拔器塑料发白（多次插拔），通道LED窗发黄，端子排M4螺钉咬死/铜片氧化（G3环境常见），Slot边缘金手指磨亮铜色（接触电阻大，TMR同步慢）。上电测：机架供PWR绿，ACTIVE闪，接干接点按钮点通道LED绿，FAULT不亮；短某通道到24 V看红点+断线诊断上TriStation。假货PCB丝印模糊，助拔器螺钉非原厂Torx，上电PWR不亮或三路表决全0。

• 质保与售后一般怎么谈？

  全新原厂12个月，拆机测试OK保6–12个月（只保自身DI功能：PWR/ACTIVE/通道点灯/断线诊断），二手测试良品保90天保换不保退。签合同写明：质保不含静电击穿金手指、现场24 V串进干接点烧通道（湿接点接110 VAC炸输入光耦）、ESD非停损失（备件商不赔装置停机），换SIS模块前断腕带+确认FAULT槽+做Replace Module，硬旁通急停再动手。
