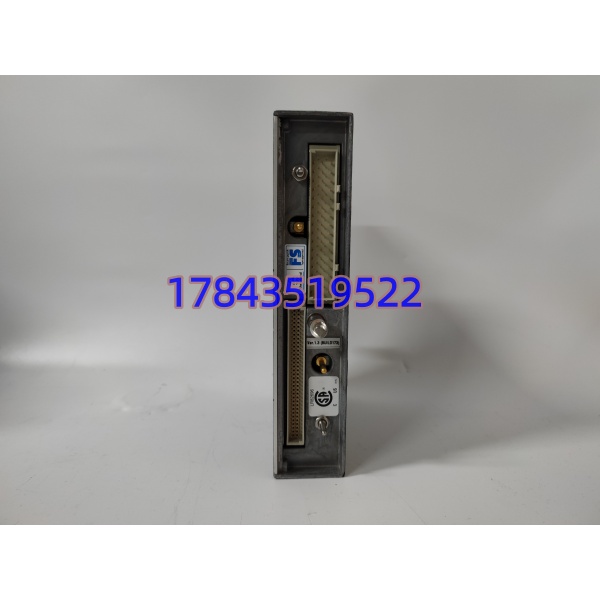

描述
产品详情
· 型号：3201
· 品牌：TRICONEX（现为Schneider Electric旗下）
· 系列：Trident安全仪表系统
规格参数
- 型号：3201
- 品牌：TRICONEX（现为Schneider Electric旗下）
- 产品类型：通信模块（Communication Module，CM）
- 所属系统：TRICONEX Trident安全仪表系统（SIS）
- 安全等级：SIL 3（符合IEC 61508）
- 处理器：PowerPC 604e 或 32位RISC处理器（部分资料标注）
- 内存：高达512 MB DDR SDRAM（部分资料标注）
- 串行端口：3×RS-232/RS-485（用户可配置）
- 串口速率：最高115.2 kbps
- 以太网端口：2×10/100Base-T（RJ45）
- 以太网速率：10/100 Mbps
- 支持协议（串行）：Modbus Master（RTU）、Modbus Slave（ASCII/RTU）
- 支持协议（以太网）：TSAA（UDP/IP）、Modbus TCP/IP（Master/Slave）、TriStation、Peer-to-Peer（UDP/IP）、SNTP、JetDirect
- 数据传输速率（串行）：最高460.8 kbps（部分资料标注）
- 工作温度：-40℃ ~ +70℃（宽温版本）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95%RH（无凝露）
- 供电电压：24V DC（部分资料标注）
- 功耗：典型值25W（部分资料标注）
- 安装方式：Trident机架插槽安装（CM Baseplate）
- 每控制器最大数量：2个CM模块（冗余配置）
- 冗余功能：支持双CM冗余通信
- 防护等级：IP54（部分资料标注，机柜内安装）
- 尺寸：约220mm × 169mm × 44mm（以CM3201为例，需以实物为准）
- 重量：约0.5kg（需以实物为准）
- 配置工具：TriStation 1131
- 兼容系统：Trident v2、Tricon v9~v10
- 应用领域：石油化工、电力、天然气、制药、冶金
- 原产地：美国（需以实物铭牌为准）
产品介绍
3201是TRICONEX Trident安全仪表系统的一款通信模块（CM），本质上是一台”安全通信枢纽”。Trident控制器负责跑安全逻辑、执行联锁，但它和上位DCS、操作站、其他Trident系统之间的数据交换，全靠这块模块来转发。它插在Trident机架的CM Baseplate上，前面板引出3个串口和2个以太网口，把安全关键数据通过多种协议送出去，同时把外部指令接进来。

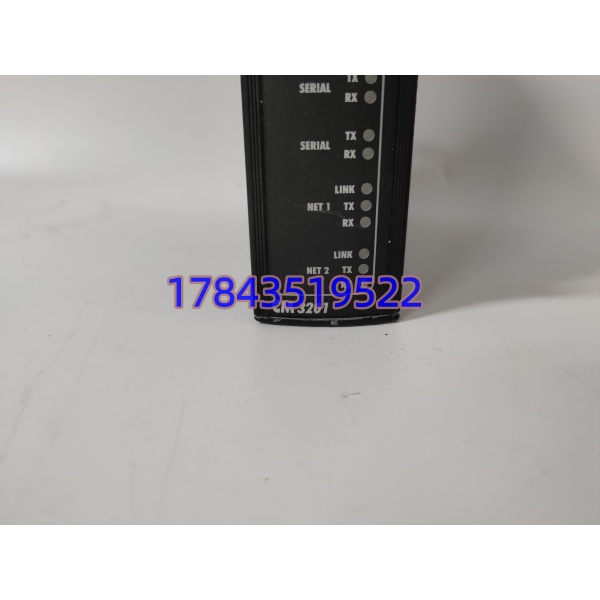

这块模块属于Trident v2架构，和Tricon v9~v10系统也能互通。它的双以太网口实用——一个口连DCS，一个口连工程师站，物理隔离互不干扰。串口支持RS-232和RS-485可配置，接老Modbus RTU设备不用额外转接器。我在石化厂调试过Trident系统，3201的LCD屏显示网络状态，几个LED灯闪表示通信正常，操作员在控制室就能看到SIS的实时状态。
有一点要注意：3201本身不执行安全逻辑，它只是”传话的”。安全逻辑在MP（主处理器）里跑，3201把MP的结果送出去，把外部命令送进来。但通信中断不等于安全功能丧失——Trident的MP有独立的安全输出，即使3201全坏，联锁保护照样动作。
应用场景与行业案例
痛点切入
安全仪表系统（SIS）和普通DCS之间必须隔离，但操作员又需要看到SIS的状态。3201的作用就是在保持安全隔离的前提下，把SIS的关键数据（报警状态、联锁动作、设备状态）送到DCS和HMI，同时把DCS的操作指令（如复位、旁路请求）安全地传回SIS。没有它，SIS就成了信息孤岛。
典型场景
- 石油化工：炼油厂催化裂化装置的SIS与DCS通信。非它不可的原因：反应器温度、压力、液位的高高联锁信号需要实时送到DCS画面，操作员才能判断装置状态；DCS的紧急停车指令也需要通过3201送回SIS执行。
- 天然气处理：LNG接收站的SIS与SCADA系统通信。BOG压缩机、储罐高高液位联锁的状态需要远程监控，3201的Modbus TCP/IP协议直接对接SCADA。
- 火力发电：锅炉炉膛安全监控系统（FSSS）与DCS通信。MFT（主燃料跳闸）动作信号、火焰检测状态通过3201送到DCS，运行人员实时掌握炉膛安全状态。
- 制药行业：无菌生产车间的环境监控SIS与MES系统通信。温湿度超限联锁、压差报警通过3201送到MES，满足GMP合规审计要求。
- 冶金行业：高炉煤气柜的SIS与上位系统通信。煤气柜高度联锁、氧含量报警通过3201的Peer-to-Peer功能与其他Trident系统共享数据。
真实案例
2021年冬天，我在华北一家炼油厂，他们一套Trident SIS的3201模块突然报”以太网端口1链路断开”，DCS画面上的SIS状态全部冻结，操作员失去了所有安全仪表的实时数据。现场排查发现是3201模块的以太网PHY芯片损坏，端口1完全失效，端口2还连着工程师站但DCS不走这条路。当时正值装置高负荷运行，没有SIS状态画面，操作员不敢判断装置是否安全，厂长要求立即恢复。更麻烦的是，原厂备件交期6周。最后通过渠道商紧急调到一块3201库存件，凌晨2点换上，重新配置IP地址和Modbus TCP从站参数后，4点DCS画面恢复，SIS状态重新上线。安全工程师后来跟我说：”3201是SIS的’嘴巴’，嘴巴哑了，SIS再聪明也没法告诉操作员发生了什么。备件必须囤，而且配置要备份。”
