描述
产品详情

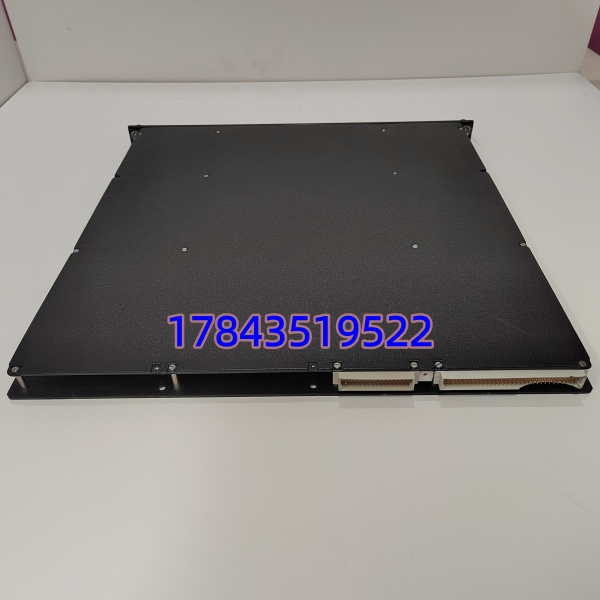

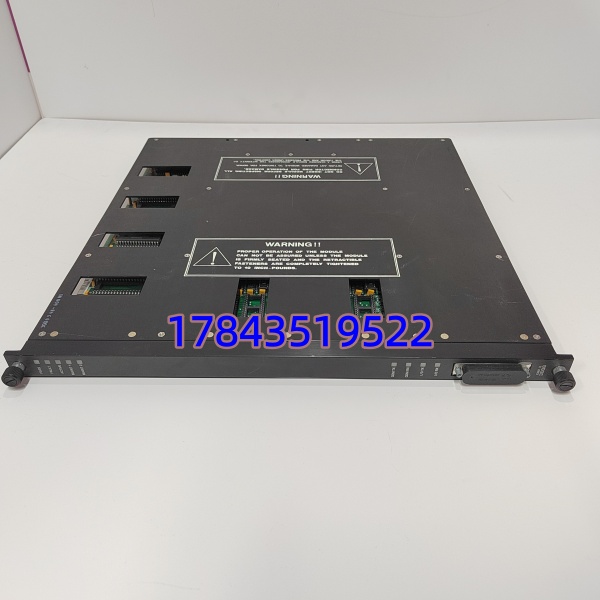

· 型号：3006（Triconex TCM — External Communications Module；确认机身标签含 “3006” “3006L” 或 “TCM” 标识）
· 品牌：Triconex（Schneider Electric — EcoStruxure Tricon Safety & Critical Control）
· 系列：Tricon TMR Safety System — TCM (External Communications Module) Family
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | 3006 / 3006L（早期 TCM），功能近亲 3007、4119（增强版 TCM/Ethernet），部分新机架用 4119 替 3006 |
| 制造商 | Triconex Inc.（现 Schneider Electric） |
| 产品类别 | Tricon TMR — External Communications / TriStation Access Module (TCM) |
| 适用系统 | Tricon v9.x / v10.x / Tricon CX（TriStation 软件访问及 Modbus Host 通信） |
| 通信端口 | • RS-232 DB9（DCE 至 PC/TriStation 或打印机），典型 9600～115200 bps • RS-485 端子（Modbus RTU/ASCII Slave or Master，可多 drop） • 部分版本含 10/100Base-TX Ethernet（早期 3006 通常无 Eth，4119 有） |
| 支持协议 | TriStation Protocol（工程下装/上载/SOE）、Modbus RTU/ASCII（Slave 默认，Master 可选授权）、Modbus TCP（4119 版） |
| 背板取电 | +5 V dc 由 Tricon 主机架背板或 TCM 小机架提供，典型 ≤ 0.8 A |
| LED 指示 | PWR（绿）/ ACT（绿-通信活跃）/ ERR（红）/ Tx/Rx（黄闪 per port） |
| 安装位置 | Tricon Main Rack 专用通信槽（通常 Slot 1 或独立 TCM 外挂小机架），不可插普通 I/O 槽 |
| 看dog / 自诊 | 内部硬件看狗；通信超时/帧错可报 Module Fault |
| 热插拔 | 支持在线插拔（TMR 架构下单 TCM 拔出不影响保护逻辑运行，仅失通信→SOE/HMI 暂断） |
| 工作温度 | 0℃ ～ +60℃（机柜内）；存储 -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（非冷凝，G3 涂层可选） |
| 认证 | cULus、CE、部分批次 FM / ATEX（参照整体 Tricon 系统 SIL 3） |
| 尺寸（模块本体） | ≈ 308×30×203 mm（Tricon 全高模块，与 DI/DO 卡同物理尺寸） |
| 重量 | ≈ 0.6～0.9 kg |
| 生命周期状态 | 3006/3006L 处 Legacy/Phased-out，新项目用 4119（Enhanced TCM w/ Dual Ethernet）；3006 NOS + 测过拆机件为主，4119 仍可订但交期 8～20 周 |
产品介绍
在现场遇过：化工厂 Tricon 站”SIS 画面全灰但 SOE 记录正常、控制未跳”——查交换机没问题，最后发现是 3006 TCM 模块 COMM LED 灭（背板接触微松+老卡簧片疲劳），拔插复原。TCM 不参与保护逻辑运算也不驱动跳闸，但它断了工程师站下装/SOE 上传/HMI 监视——没了它 SIS 变”哑巴”，保护仍在跑但你看不见也不能在线修改，开停车时特要命。
严格来说 3006 是早期 TCM，新机架推荐/要求 4119（双以太网 TCM），两者物理可插同槽但固件/槽位配置须匹配——采购前核对现装机架 BOM 是 3006 还是 4119；若原机是 3006 且停产可用 4119 向下兼容（通常需 TriStation 升级确认）。[请以 Schneider Tricon Hardware Compatibility 为准] 市面 3006 NOS 二手约 ¥5k～¥18k，属 B 类金额 A 类可视/维护影响件——建议按每个独立 Tricon 站（非冗余 TCM 架构）备 1 件冷备（SS=1,Min=1），投运 >12 年做 LTB 评估。若用的是 4119 新版告知我可重出对应页。
应用场景与库存策略
TCM 失效表现：TriStation 无法联机（Ping/Telnet 通但 TriStation Login Fail 或 Time Out）、HMI 所有 SIS 点变 Quality Bad（但保护逻辑仍运行）、模块 PWR 灭或 ERR 常红。
- 炼化/海上平台 ESD SIS 站：Tricon 与 DCS/SOE 打印机/工程师站通信 — 非它不可需 Tricon TCM 背板协议 — 建议每独立 Tricon 节点（无 TCM 冗余时常只 1 块）备 1 件冷备（Min=1），归入 SIS 辅助关键备件。
- 化工批次装置 SIS：需 TriStation 在线下装/SOE 调取 — 可与 SIS 维保签 VMI，或区域内多套装置共享应急件（注意 3006 vs 4119 兼容需确认）。
- 备件 ABC 与 LTB：C～B 类金额 B～A 类维护可视性影响（保护不丢但成黑匣子）→ SS=1，ROP=0；Legacy 状态建议借大修做 Last-Time-Buy 评估囤 NOS（或考虑升 4119）。
- 更换提示：TCM 支持热插拔——拔前确认 HMI 已切离线模式（避免报警风暴），插新模块→PWR 绿→ACT 闪→TriStation Reconnect 验证 SOE 回传正常。通常不需下装逻辑，但建议 Verify Communication Parameters（Node ID / Baud Rate / Modbus Slave Addr）与原设置一致。
真实案例：某 LNG 站 2019 年大修后”SIS 上位机无法 Login 但 SOE 记录本地正常、跳闸未动”——热工初查网线/交换机 OK，耗 3 小时定位 Tricon 主机架 Slot 1 上 3006 TCM 模块背板簧片氧化接触不良（装置 2003 年投运）。当时陆上基地按建议备有 3006 一件，更换后通信恢复。后因 3006 EOL 已批准 LTB 购两件 4119 作升级替换并留一件冷备。教训：通信模块不保安全但保你能看见 SIS 状态——停机开停车时没 HMI 联机极误事，有件在手把 MTTR 压到 <20 min。
