描述
产品详情
· 型号：2481
· 品牌：TRICONEX（现属施耐德电气）
· 系列：Trident 安全仪表系统
规格参数
- 产品类型：模拟输出基础板套件
- 适用模块：3481 或 3482 模拟输出模块
- 输出通道数：4 个模拟输出点
- 输出信号：4-20mA 可控，0-22mA 超量程范围
- 输出精度：优于 ±0.25% 全量程
- 负载驱动能力：300Ω@>16VDC，500Ω@>20VDC，700Ω@>24VDC
- 切换时间（故障时）：典型 1ms，最大 3ms
- 隔离：功能地到保护地 500VDC 最小隔离
- 外部回路电源：最大 32VDC，带反压保护
- 工作温度：-20°C 至 +70°C
- 存储温度：-40°C 至 +85°C
- 尺寸：178mm（宽）× 249mm（长）
产品介绍

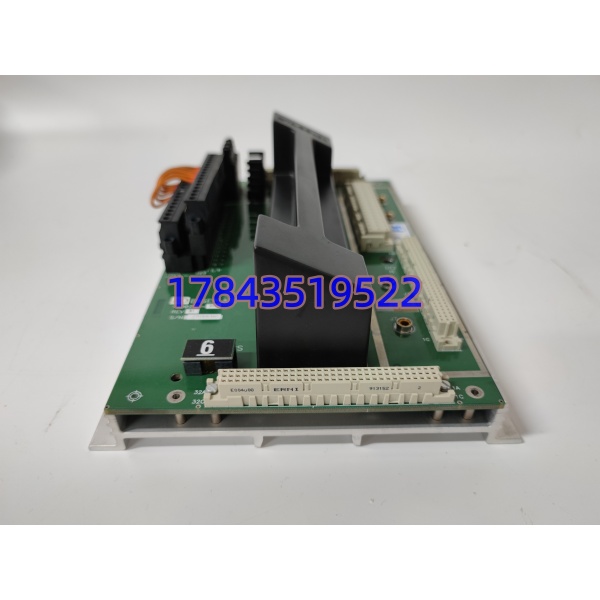

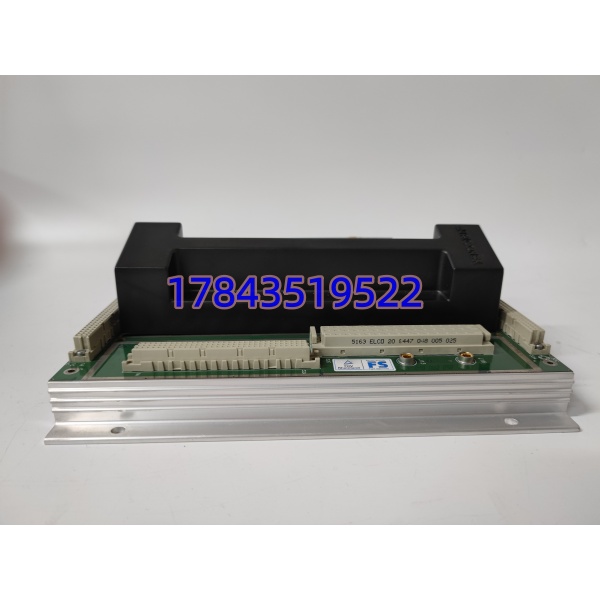

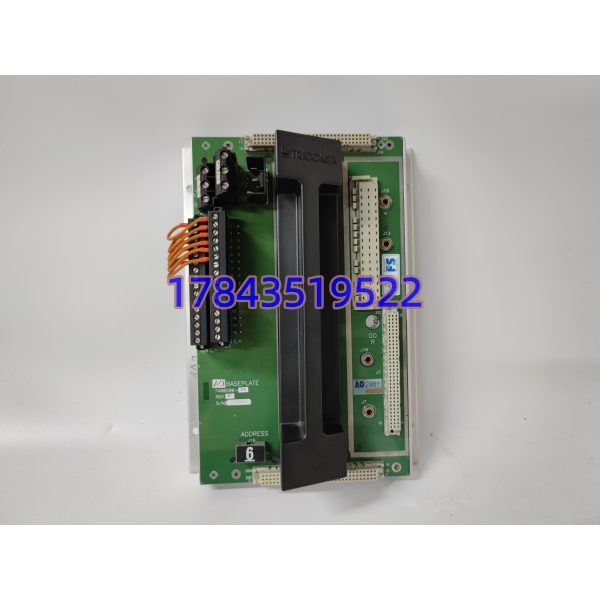

2481 基础板是 Trident 系统模拟输出通道的物理底座。它本身不带 CPU 也不做逻辑运算，核心作用是提供一个标准的安装和接线平台，供 3481 或 3482 模拟输出模块插入。现场调节阀、变频器的控制信号线全部接到这块基板的端子上，模块插上去信号就通了 。
网上关于 2481 这个型号的说法很杂。从工程资料交叉对比来看，它对应 Trident 系统的模拟输出基板套件，包含 I/O 基础板（部件号 3000674-010）、互连组件（2921）和槽盖（2900）。有些备件商把它描述成数字输出模块、电源模块或者通信模块，信息对不上——主要原因是 Trident 和 Tricon 两个平台都有 2481 这个编号，但功能完全不同，一个是基板，一个是 CPU 或输出模块，买之前必须确认你现场用的是哪个平台 。
应用场景与行业案例
痛点切入
搞过 SIS 系统现场维护的都懂，I/O 通道最怕的就是输出卡坏了要换，结果下面的线全拧在卡上，拆线、标记、换完重新接，一折腾半天。2481 基板把接线和电子模块拆开了——换模块只拔插上面那块板，下面的线一根不动，在线换件也不用停机 。
典型场景
- 化工反应器温度控制：反应釜夹套蒸汽调节阀接收 4-20mA 控制信号，通过 2481 基板接到 3481 模块输出。TMR 架构下三个通道同时运算，一路故障毫秒级切换到另外两路，不会因为单点故障导致阀门失控 。
- 压缩机防喘振控制：离心压缩机防喘振阀需要精确的模拟量控制，信号精度 ±0.25% 保证阀门开度精准，避免喘振损坏设备 。
- 电厂汽机调速：汽轮机调速阀接收 DCS 来的 4-20mA 指令，通过 2481 基板的冗余输出通道传递，确保调速信号不掉线 。
- 老系统备件更换：2481 基础板本身是机械件，不像 I/O 模块那么容易坏。但如果基板上的端子排损伤或者金手指氧化导致信号不稳，可以直接换一块同型号基板，不用动柜内配线规划 。
真实案例
西北一个炼油厂加氢装置的 Trident 系统，操作员反映 DCS 上某个调节阀开度反馈跟指令总是差 5% 左右。仪表工程师老陈去现场查，用信号发生器在 2481 基板的输入端灌了一个 12mA 信号，用万用表在输出端测出来是 12.6mA，偏差超过了 0.25% 的规格。他判断是基板上的输出回路有衰减，可能是有个通道的分流电路老化。换了一块新的 2481 基板后重新测试，输出偏差回到 0.1% 以内 。
老陈后来说：“有时候查了半天以为是模块坏了，换个新的还不行，最后发现是底座的问题。这种基板平时不动它，但一旦有问题，你换再多的 I/O 卡都解决不了。”
常见问题解答 (FAQ)
问：TRICONEX 2481 到底是干什么用的？网上有的说是 CPU 模块，有的说是数字输出模块，还有说是电源模块的。
这个型号信息确实乱，关键看你现场用的是 Trident 还是 Tricon 平台。明确讲——在 Trident 系统里，2481 是模拟输出基础板套件，为 3481/3482 模拟输出模块提供安装底座和接线端子 。而在 Tricon 系统里，2481 对应的是三重化 CPU 模块（类似 3008/3009 的定位）。还有渠道把它描述成 16 通道数字输出模块或者电源模块 。买之前先看你现场机架上的模块标识和系统类型——是 Trident 还是 Tricon，确认清楚了再下单。
问：它支持热插拔吗？
支持。Trident 系统的 I/O 基础板设计上允许在系统运行状态下更换上面的 I/O 模块，不用停机 。但拆的时候注意先把对应通道在系统里禁掉或者确认没有联锁逻辑依赖，避免拔插瞬间信号抖动触发误动作。
问：2481 基板坏了的典型表现是什么？怎么判断是不是它的问题？
典型表现：信号输出不准或者某一路完全没有输出，但换了新的 I/O 模块（3481/3482）后问题依旧。这时候用信号发生器在基板输入端灌一个标准电流，用万用表在输出端子测实际值，如果偏差大于 0.25% 或者完全没输出，基本是基板的输出回路或者端子排有问题 。
