描述

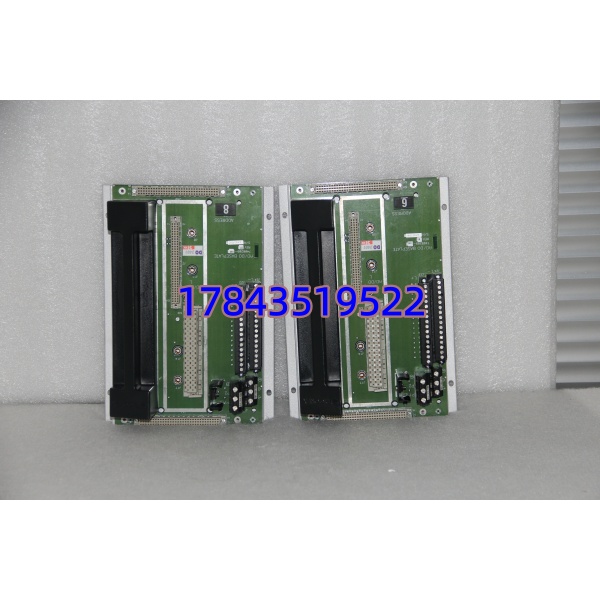

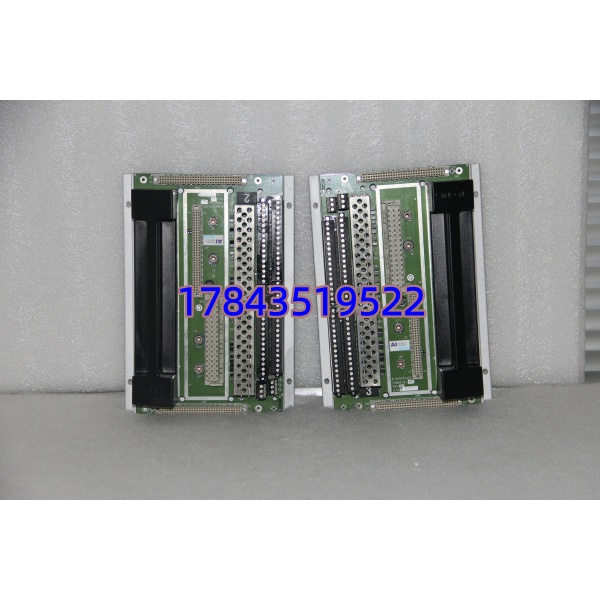

产品详情
· 型号：2401（DO2401）
· 品牌：Triconex / Invensys（现 Schneider Electric）
· 系列：Tricon TMR 安全仪表系统（3000/4000 系列兼容，具体需核对机架版本）
规格参数
- 产品全称：TRICONEX 2401 Digital Output Module（DO2401）
- 系统兼容：Tricon v9/v10/v11 机架（3000/4000 系列），需配合对应 DO 端子底座
- 输出类型：固态晶体管（TTL 电平驱动外部 24V DC 负载），非继电器触点
- 输出通道数：16 路（每路独立诊断）
- 额定负载电压：24 V DC（典型 18~32 V DC 现场侧）
- 每通道最大负载电流：2 A（阻性负载），总模块连续电流受底座限制
- 导通压降：≤1.5 V @ 额定负载（典型 0.3~0.8 V）
- 关断漏电流：≤0.1 mA
- 响应时间：接通/断开 <10 ms（典型 1~5 ms，受负载影响）
- 安全认证：IEC 61508SIL 3，TÜV 认证，FM / CSA / CE（以铭牌为准）
- 诊断功能：每扫描周期三通道交叉比对，开路/短路/负载异常上报 TriStation SOE
- 热插拔：支持在线更换（需机架处于 RUN 状态且其余两模件健康）
- 工作温度：-40℃ ~ +70℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5%~95% RH（非凝露）
- 功耗：约 5~8 W（模块自身，不含负载）
- 物理尺寸（模块本体）：约 130×80×23 mm，铝合金外壳
产品介绍
Triconex 2401 是 Tricon TMR 安全系统中最常用的 24V DC 数字输出模块，专门用来驱动 ESD 紧急切断阀电磁阀、联锁继电器、报警指示灯等现场执行元件。它与 Tricon 主处理器通过三条独立并行总线通信，三通道各自驱动输出级再经内部表决，单通道硬件故障不影响最终输出状态——这才是 SIL 3 系统该有的容错方式，而不是简单并联。
坦白讲，这模块在现场最容易被忽视的问题是”配错底座”。2401 本体只管逻辑驱动，现场接线全在端子底座（早期 7400 系列或新版 962x 系列 DO 底座），买的时候一定确认底座型号和负载类型（低侧开关/高侧需看应用图纸）。另外注意它是晶体管输出不是继电器，感性负载必须加续流二极管或阻容吸收，否则反复冲击会缩短寿命。
应用场景与行业案例
我在现场遇到过最头疼的事：大修后 ESD 复位，一个紧急切断阀电磁阀该得电却没动作——查半天是 DO 模块其中一路负载短路导致该通道被模块内部封锁，而操作员站只报了”DO 报警”没细化到通道。2401 的好处是 TriStation 能读到具体通道诊断，快速定位是哪路现场线路搭铁，比普通 PLC DO 卡省太多排查时间。
典型场景：
- 炼油/乙烯装置 ESD 系统——驱动紧急切断阀（ESV/ESDV）24V 电磁阀线圈，SIL 3 认证非它不可
- 海上平台火气系统（F&G）——驱动声光报警器、消防泵启动继电器，TMR 架构保证单点故障不误动也不拒动
- 电厂汽轮机跳闸回路——与汽轮机 TSI 联动，驱动停机继电器，需 TMR 输出防止误跳闸
- 老 Tricon 系统 MRO 替换——原厂 2401 与早期 3501/3601 数字输入模块同机架混插，备件通用性好
真实案例：
南方某 LNG 接收站，夜班 DCS 弹出”Tricon Ch2 Fault – DO Module Degraded”，查看 TriStation 发现 Slot 5 的 2401 第三通道诊断报错（电容老化导致 votage margin 偏低）。系统是 2008 年投运，从未换过 DO 模块。库房有块测试好的拆机 2401，拉闸确认其余两通道健康→在线拔出旧模块→插入新模块→系统自动重同步，全程 ESD 未退出”OK”状态，从发现报警到消除用了不到 12 分钟。老师傅说：”这玩意儿二十年不动它，一动就得有备件。”就是这个道理。
常见问题解答 (FAQ)
Q1：2401 支持热插拔吗？拔的时候会不会触发 ESD 误动作？
A：支持在线热插拔，前提是该槽位其余两个模件处于 Healthy 状态且机架在 RUN 模式。TMR 架构下输出由三通道表决，拔出一块不影响最终负载状态。但有一点——必须在 TriStation 确认无”Triple Fault”预警再动手，若另外两个通道已降级，拔第三块会导致输出表决失败，可能触发现场负载失电或动作。
Q2：2401 是继电器输出还是晶体管输出？能带 220V AC 负载吗？
A：是固态晶体管低侧开关，只适用于 24V DC 负载（典型 18~32V）。不能直接驱动 110/220V AC 接触器或电磁阀。如果要带 AC 负载需用 Triconex 数字输出继电器型模块（如部分 265x 系列）或加中间继电器隔离。
Q3：老系统用的早期 Tricon 版本（v8/v9）能用这个 2401 吗？
A：大部分 v9 及以上机架兼容，但 v8 早期机架建议核对模块固件版本和底座编码（7400207-xx 等）。买之前把机架型号（如 811x、3008、3009）和现有底座照片发给供应商确认，别凭型号硬猜。
Q4：如何鉴别翻新版 vs 原厂全新/测试良品？
A：看三点——①模块顶部激光印字清晰，序列号可在 Schneider/Triconex 服务记录追溯（部分老批次无电子追溯但字体不应模糊重影）；②插针镀金均匀无氧化发黑，铝合金外壳无二次喷漆痕迹；③原厂标签含 UL、FM、CE 及 Schneider Triconex logo。市场上大量东南亚翻新版，上机前务必做通道通断测试和负载带载老化。
Q5：2401 带感性负载（电磁阀）要注意什么？
A：必须在本体或负载端并联续流二极管（二极管方向正确！反向并联于线圈），推荐 1N4007 或等效快恢复二极管。若不接，关断时反向电动势可能击穿模块输出级或引起相邻通道误报。这一点在原始设计图纸上经常被遗漏，我见过因此批量损坏 DO 模块的。
Q6：停产了吗？哪里能买到？质保怎样？
A：Triconex 2401 属经典老款，新原装渠道交期长或需订制，市面上多为测试良品（拆机/库存新）流通。正规备件商通常提供老化测试报告和 6~12 个月质保，买的时候一定要问清是否带 TriStation 通道测试记录，别只买”外观良好”。
