描述
产品详情
· 型号：2401
· 品牌：TRICONEX（霍尼韦尔）
· 系列：Trident系统 / 3000系列安全仪表系统
规格参数
- 产品类型：数字输出基板套件（I/O Baseplate Kit），含I/O基板（3000674-030）、互连组件（2921）、槽盖（2900）、端子盖（2901）
- 兼容模块：3401数字输出模块
- 通道数：16路数字输出
- 工作电压：15-30V DC（额定24V DC），绝对最大33V DC
- 导通压降：<1.0V DC @ 1.5A
- 关断泄漏电流：<1mA
- 正常模式电流限制：典型3.0A（最大4.8A自限制）
- 降级模式电流：>0.7A（典型1.5A自限制）
- 诊断毛刺持续时间：<2ms（典型500μs）
- 最小切换周期：>20ms
- 回环扫描时间：<1.0ms（所有16点）
- 隔离：功能地到保护地≥500VDC，功能地到逻辑地≥800VDC
- 工作温度：-20°C至+70°C（-4°F至+158°F）
- 相对湿度：5%-95%（非冷凝）
- 尺寸：宽178mm（7.0英寸）× 长249mm（9.79英寸）
- 认证：IEC 61508 SIL 3、TÜV Rheinland、CSA、CE、FM Class I Division 2
产品介绍

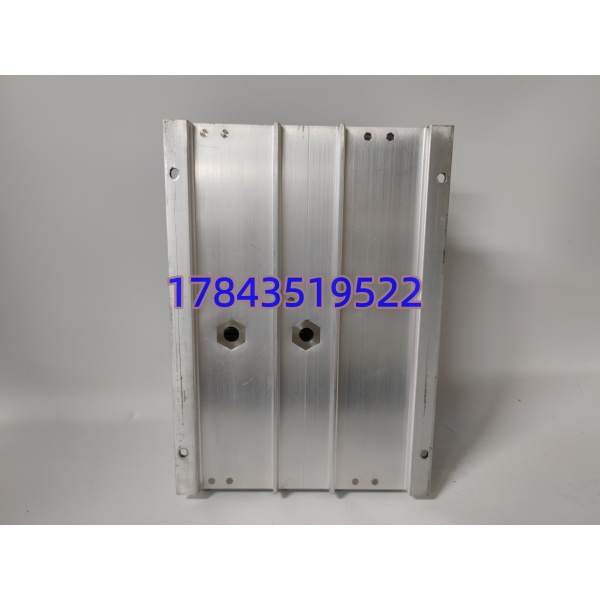

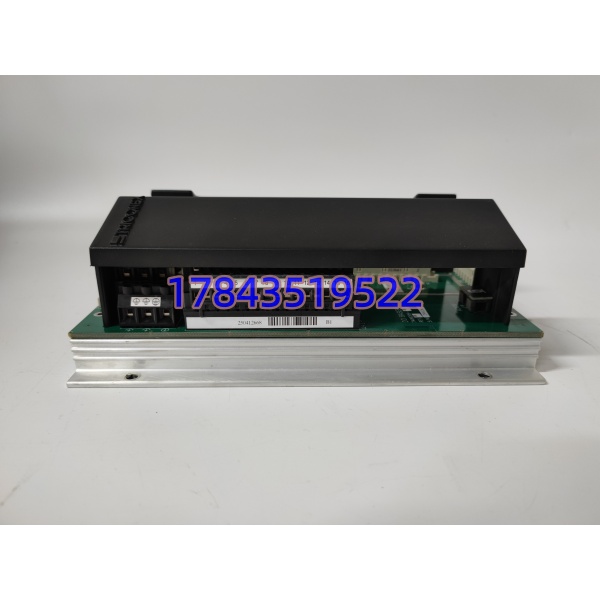

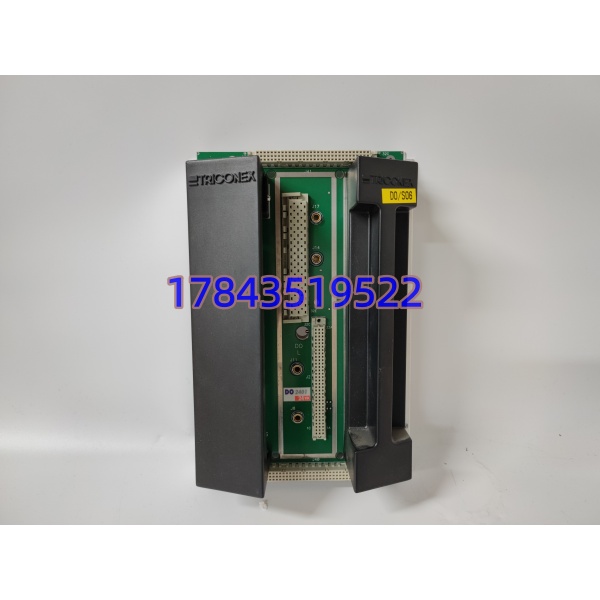

TRICONEX 2401是Trident安全系统的一个数字输出基板套件，不是独立的I/O卡，而是给3401数字输出模块用的底座。它负责把安全控制器发过来的数字量控制信号，经过隔离和驱动放大后送给现场设备——电磁阀、电机启动器、声光报警器这类东西。
这板子最大的特点，是它那个四重表决电路（Quadruple Redundancy）。说人话就是：输出通道里有三个独立的开关路径（A-B、B-C、A-C），必须至少有两路同时闭合，负载才能得电。单通道故障不会导致误动作，也不会导致拒动。跟Tricon系统的TMR（三取二）逻辑本质上是一个思路，只是实现形式不同。
另外它的诊断功能挺实用——每500毫秒做一轮输出自检，能发现通道卡死在通态或断态的故障。输出带自限制电流保护（正常模式约3A），短路了不会烧板子。搞安全系统的人都知道，这种输出板的短路保护和开路检测是现场最救命的功能——电磁阀线圈破了或者电缆破皮接地，它能给你报出来，不是一烧烧一片。
应用场景与行业案例
痛点切入
搞SIS维护的人最怕什么？现场一个电磁阀线圈短路，普通的DO卡直接烧了，整块卡输出全丢——紧急切断阀失电动作，装置非计划停车。或者反过来——电磁阀线断了，系统不知道，该动作的时候阀不动。TRICONEX 2401这种带四重表决和通道级诊断的输出板，就是解决这个事用的。
典型场景
- 石油化工：ESD系统的紧急切断阀驱动——每个输出通道带短路保护和开路检测，一路接地了不影响其他15路
- 天然气/LNG：防火防爆系统的灭火剂释放阀、防爆通风设备控制
- 火电/核电：锅炉主燃料跳闸（MFT）继电器驱动——响应时间<2ms，满足高速保护要求
- 化工/制药：反应器紧急冷却剂注入阀控制——SIL 3等级输出，满足HAZOP分析要求
- 老旧SIS扩容：Trident系统增加输出点数——基板套件提供了完整的安装方案，简化现场部署
真实案例
之前一个炼化厂的SIS维护工程师跟我聊过一件事。他们ESD系统的一块输出卡（老型号，不带诊断）挂了，排查发现是现场一个电磁阀线圈短路，整块卡烧了，导致该区域8个阀门全部失电动作，装置紧急停车。从停车到恢复生产花了将近两天。后来他们改造换成了Trident系统配2401基板+3401输出模块，每个输出通道带短路保护和独立诊断。他说：“现在哪一路输出有问题，系统直接报出来是哪一路短路或开路，该换电磁阀换电磁阀，不用整组拉闸。”
