描述
产品详情

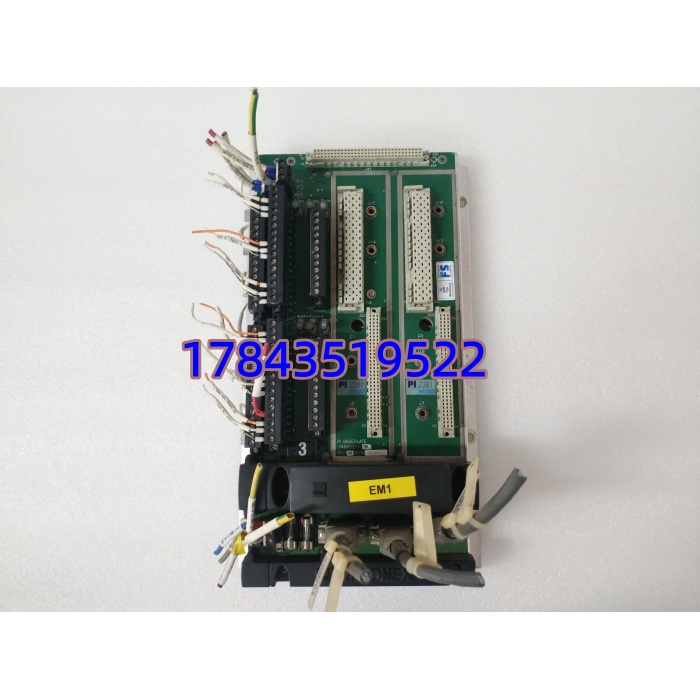

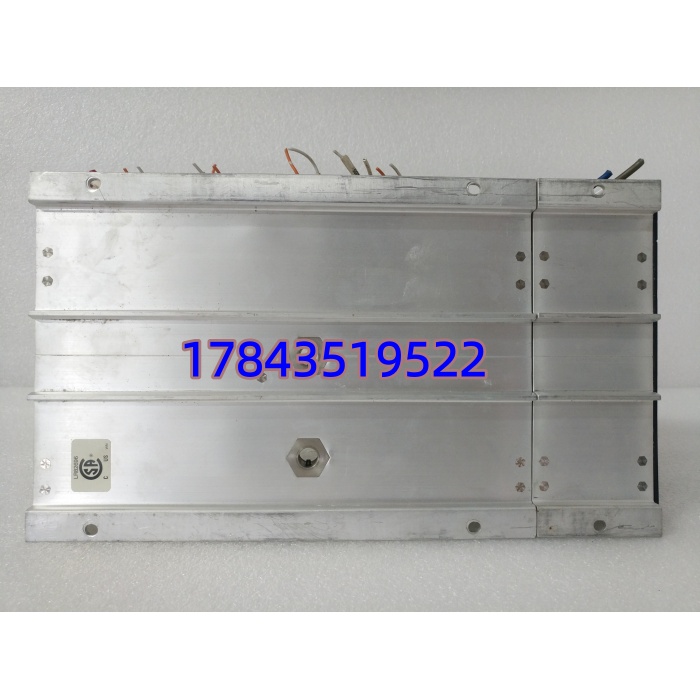

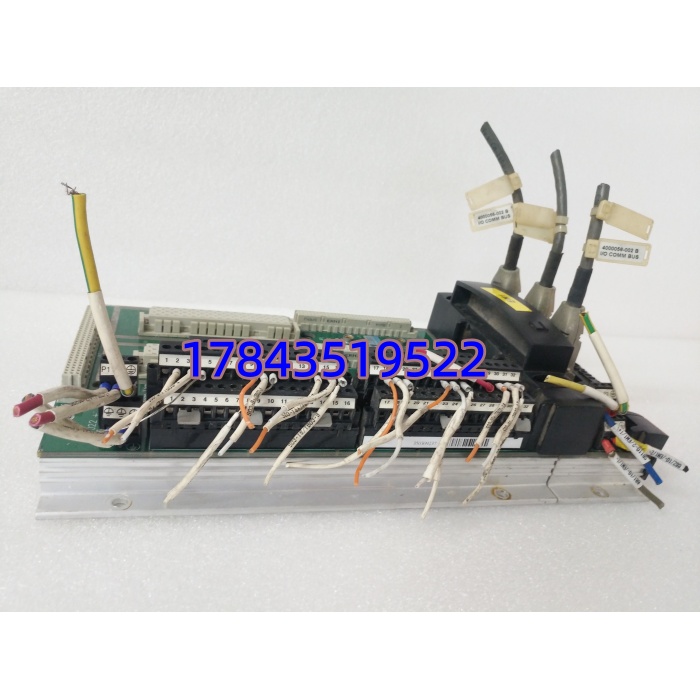

· 型号：2381（Triconex Tricon Main Processor Module — Early / Legacy TMR Platform）
· 品牌：Triconex（Schneider Electric — 原 Invensys / Foxboro Triconex）
· 系列：Tricon® Legacy TMR Safety System — Model 2381 Main Processor / Host Module (predecessor to 3008+4351 combination in later racks)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 2381（Triconex Tricon Main Processor / Host Module；部分 label 写 “MP 2381” 或 “Tricon 2381″） |
| 常见关联 P/N | 早期 BOM 常配: 3503E(AI 16ch TC/mV), 3604E(DO 16ch), 3623(AI 32ch 4-20mA), 4351(CM Ethernet), 3008(CPU) — 2381 集成早期 CPU+部分 CM 功能于单片 |
| 制造商 | Triconex (Schneider Electric / ex-Invensys) |
| 产品类型 | TMR Main Processor / Host Communications Module for early Tricon racks (pre-Trident) |
| 适用系统 | Tricon Generation 1 / early Gen 2 TMR racks (typically 4-slot or 7-slot chassis with 2381 in Slot 1 + I/O modules); NOT plug-compatible with Trident 3500/3700 racks requiring 3008+4351 |
| MPU/Architecture | 依 Rev: Motorola MC680x0 或 early embedded RISC — 用户透明(运行 compiled .tcx/.tri app) |
| 存储器 | Onboard NVRAM (battery-backed SRAM + Flash) 存 application code, I/O map, SOE, NVRAM variables — battery typically 3.6V Lithium (life 5–10 yr, wear item!) |
| 通讯接口 | Front DB9 (RS-232/485 for TriStation programming / Peer Link) ; 部分版本带 AUI/10Base-T (via add-on CM 或集成早期 Ethernet — 依 Option 码) |
| 表决/诊断 | Triple Modular Redundancy — 3× 2381 in separate racks 或 single 2381 in simplex mode (diag only); online module replacement supported in TMR config if 2 others healthy |
| 状态指示 | PWR / RUN / PROG / I/O / COM ERR / BAT LOW LED (依 Rev) |
| Watchdog | Hardware WDT — timeout forces Safe State / Trip per SIL 3 design (unless configured De-energized / Energized Safe) |
| 热插拔 | TMR 配置允许在线更换故障单片 2381（另两片 Healthy）→ Simplex 配置需停机 |
| 供电 | 由 Tricon 机架背板供 +5 VDC / ±15 VDC（典型功耗 8–15 W） |
| 电池 | 板上 3.6V Li-SOCI2 或 Coin Cell (依版次) 维持 NVRAM —— 高频失效点：电池耗尽→NVRAM 清→app lost on next power cycle |
| 工作环境 | 工作 0℃～+60℃（涂层版 -20～+70℃），存储 -40～+85℃，湿度 ≤95% 非冷凝 (G3 ISA S71.04 涂层 opt) |
| 认证 | IEC 61508 SIL 3 / TÜV / UL / cUL / FM / ATEX/IECEX (依 Option) |
| 配套软件 | TriStation 1131 (early v4.x/v5.x for legacy Tricon) — 应用 .tcx / .tri 文件需 FW 兼容 |
| 停产状态 | Tricon 早期 2381 主机模块 EOL >15 年，Last-time-buy 关闭；市面全 NOS / 拆机测好 / 板级翻新（电池需更换） |
产品介绍
现场实测发现——某炼化重整 ESD（早期 Tricon 机架 Model 2381 ×3 TMR）小修后做控制器重启，Slot1 的 2381 RUN 灯不亮 ERR 闪，查为板上 NVRAM 电池(原装 1999 年) 漏液腐蚀焊盘致参数区 CRC 错——幸亏另两片健康继续运行(降级 TMR→Dual Mode 开偏差报警)，从工程备份 .tcx 重灌恢复。（严格来说 2381 是 Tricon 系统主控而非 I/O 卡——它跑 SIL 3 梯形/功能块程序、周期扫描 I/O、执行表决；它挂 TMR 三取二可短时继续（另两片），Simplex 直接全停跳 ESD。老系统电池 7～10 年必到期，换备件同时必须换电池并备份 NVRAM 内容( TriStation → Upload NVRAM Variables)。采购最容易踩坑：按 “Tricon CPU 3008” 申购结果物理不兼容——老柜是 2381 机架(窄早期 4/7-slot) 新 3008 插不进；必须按原 BOM “2381” + Rev 字母 + 整机 Type/Serial 匹配。）
2381 是 Tricon ESD/F&G 系统”大脑”——失效影响整台装置 SIL 回路可用性。从 TCO 看单价二手高但装置跳车损失巨大，属 A 类战略囤货（按在役机架 N 做 N+1 冷备最少 1 件）；Schneider 对早期 Tricon 2381 全面 EOL，建议同步向 TUV 认可迁移路径(Trident 3500/3700 + 3008+4351) 规划，老柜保留时锁 NOS + 电池备件。
应用场景与库存策略
Tricon 主机模块故障表现：不自举/卡 Boot、NVRAM Batt Low 锁、TMR 降双模运行需限期修复——炼化/海上平台 ESD 不允许长期单模块降级，安评可能要求停机待换。
- 炼化/化肥 ESD/F&G 系统(早期 Tricon 机架 Model 2381 TMR) → 2381 执行 SIL 3 联锁逻辑 → 非它不可因早期 Tricon 背板架构锁定 2381 且 FW/App 绑板 ID → 建议：按在役 2381 机架总数÷2 向上取整最少备 1 件(同 Rev/涂层)，重要装置 TMR 按 N+1 各备；同步备电池(Tadiran TL-5902 或指定 1/2AA 3.6V) 及 .tcx 应用备份
- 海上平台/电厂 辅机 SIS(Trcon 遗留) → 盐雾优选带保形涂层 → 建议：如有在役立即核查 Schneider Lifecycle Notice 做 Last-time-buy 1～2 件封存
- 新建项目技改 → Schneider 推 Triconex Trident (3500/3700 系列 3008+4351+4352) — 老 2381 机架不兼容新模块 → 建议旧柜改造保留 2381 时同步锁 NOS，新项目选 Trident 获 longer LC
- 备件子件管理 → 板上锂电池(1/2AA 3.6V 或 CR2032 座) 是耗材 → 按在役 2381 数量 1:1 备电池，每大修测电压 <3.0V 即换；新到库存模块到货先换新电池再封存
真实案例：
某沿海炼厂 2004 年投用 Tricon ESD（3×2381 TMR + 3503E/3604E I/O），2015 年大修做控制器断电重启——Slot 2 的 2381 上电 RUN 灯不亮 ERR 闪（另两片正常继续运行降级模式）。查为 NVRAM 电池原装 2003 年产耗尽且轻微漏液致 SRAM 校验失败。库房零 2381 库存（按”C 类老平台”思维），向西门子/Triconex 二手商调 NOS 件（同 Rev C，TriStation 5.0.x 识别 OK）测试 OK 入库，同步采购 4 节 Tadiran TL-5902 1/2AA 锂电池做板载电池备件；EAM 标记 A 类并要求每次大修做 Tricon NVRAM 变量 Upload 文本存档 + 电池电压记录。教训就一句——Tricon 主控没第二家替，板上电池十年必到期，没备件+没 NVRAM 备份=赌不宕机。
