产品详情

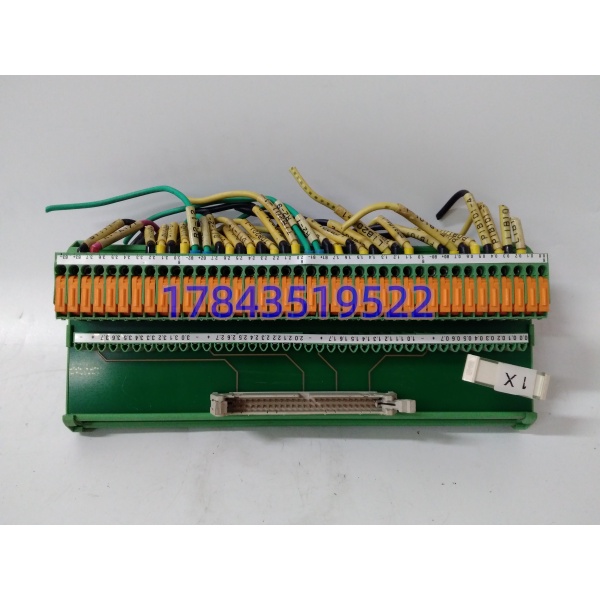

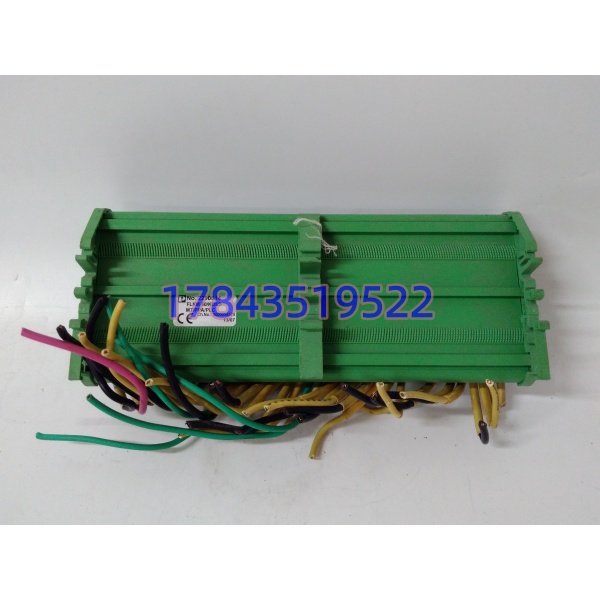

· 型号：2290614
· 品牌：TRICONEX（Schneider Electric）
· 系列：Tricon™ TMR SIS / 229061x DI 模块族
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Tricon 主机架/扩展架 32 通道数字量输入模块（TMR） |
| 部件编号 | 2290614（229061x 族，4 结尾=24VDC 湿接点；2290624=干接点同族） |
| 适用机架 | Tricon 8110/8111/8112 主机架、8300 扩展架 |
| 通道数 | 32 点，分 4 组（bank）每组 8 点，组间隔离 |
| 输入类型 | 24VDC 湿接点（wetted），模块向内供电现场开关；干接点经外部 24V 也可 |
| 现场电压范围 | 18-30VDC（标称 24VDC） |
| 每通道馈电 | 约 2.5mA（湿接点模式下模块提供限流源） |
| 内部架构 | 每通道 3 独立光耦+施密特，背板侧 2oo3 表决 |
| 隔离耐压 | 通道-背板 500Vrms min，组间隔离 |
| 线监诊断 | 开路/短路/粘点检测，断线报诊断不丢安全态 |
| 响应时间 | 关断→接通 <2ms（依滤波器组态） |
| 背板供电 | 由 8312 电源供 6.5V 逻辑侧，现场 24V 外部供 |
| 热插拔 | 支持 TMR 降级冗余态下 Companion 槽在线换 |
| 工作温度 | 0~+60℃（机柜内） |
| 认证 | IEC 61508 SIL3、IEC 61511、TÜV、FM/UL |
| 编程软件 | TriStation 1131（IEC 61131-3），%I 直接映射 |
| 同架配套 | 3511/3009 主处理、3503E AI、3721 DO、4351B TCM |
| 易混型号 | 2290624（干接点 DI）、3720E/3624（DO）、3805E（AO） |
产品介绍
TRICONEX 2290614 是 Tricon 安全系统里采开关量的那块 32 路 DI，现场急停按钮、限位开关、压力开关辅助触点、火气探测器继电器输出进来，板内每通道三路独立光耦各自采样，背板侧交给 3511/3009 主处理做 2oo3 表决，单通道光耦老化不会让系统误判。它走湿接点模式：模块内部给每通道约 2.5mA 限流源，现场开关闭合就把 24V 拉回模块，省外部继电器盘；干接点开关（无源触点）要外加 24V 电源桥过来也能用，但线监逻辑要相应组态。
和 2290624（同族干接点 DI）区别就在”模块内给不给 24V 馈电”；和 3721（也是 DI 但 48 点分群不同）是不同密度档；和 3720E（32 继电器 DO）完全反向。坦白讲，买 2290614 的人全是老 Tricon ESD/F&G 柜点检发现某组 DI 通道 divergence 累积、或扩建新增急停点要补一块同型号，不是新项目——新项目 Schneider 推 Tricon CX 的 3600 系 DI，但老柜不能混插。
应用场景与行业案例
我在炼化常减压遇过最典型的：压缩机厂房急停链 32 点进 2290614，夜班 TriStation 刷”Bank 2 Channel 5 divergence，voted A/C”，系统没跳但把该点踢出表决。维护清日志了事，三个月后 Channel 5 子片 B 彻底粘在”1″，急停按钮拍下系统不认，周测失败。拆板看——第 5 通道光耦输出端漏电，湿接点馈电电流从 2.5mA 掉到 0.8mA，组态阈值边界误判。换 2290614（库存拆机，2015 年 Schneider 标，端子无电弧痕），带载自测通过，急停链复测 OK。
典型场景：
- 油气 ESD：井口压力开关、BOP 关断按钮、火气探测器继电器输出，32 点 DI 集中扫。
- 炼化 F&G：火焰探测器、手报按钮、防爆门限位，SIL3 回路不允许单点粘死。
- 电厂辅机：磨煤机堵煤开关、给水泵跳闸辅助触点、ETS 停机信号汇总。
- 化工 HIPPS：压力开关三取二进 DI，超压快关进料阀。
- MRO 备货：原厂 Mature 后 Schneider 续供交期 18 周起，现场等不起走拆机。
真实案例：前年南海某钻井平台，泥浆泵状态开关因地环路串入 24V 回路，老 PLC 联锁误动关井一次损 120 万美金。改造换 Tricon SIS 用 2290614 采所有泵状态/限位，每通道 TMR 表决拒噪。投运 24 个月零误动，期间两次真实低油压触发 ESD 动作准确。平台仪表师原话：”DI 模块不像 AI 会漂，但粘点比漂移阴，PM 单里 2290614 的 divergence 计数要和 AI 校准并列查。”这就是安全输入端的现场账。
