描述
产品详情

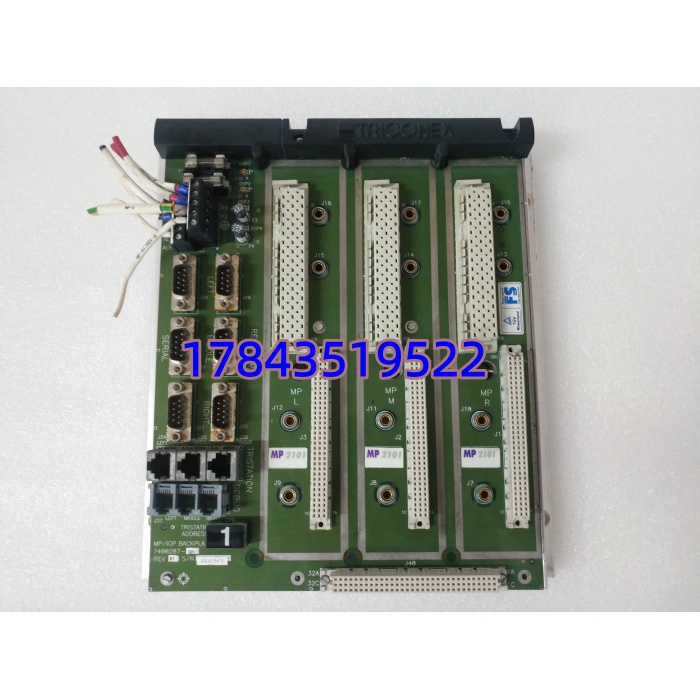

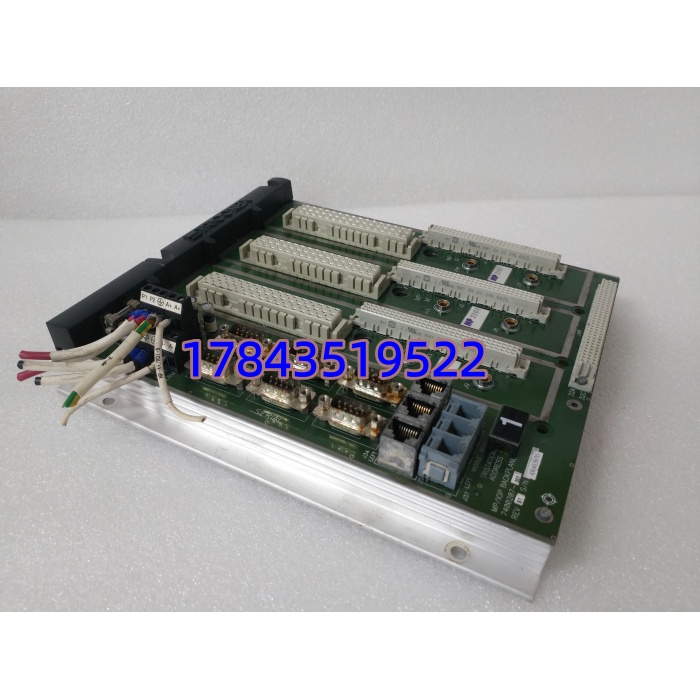

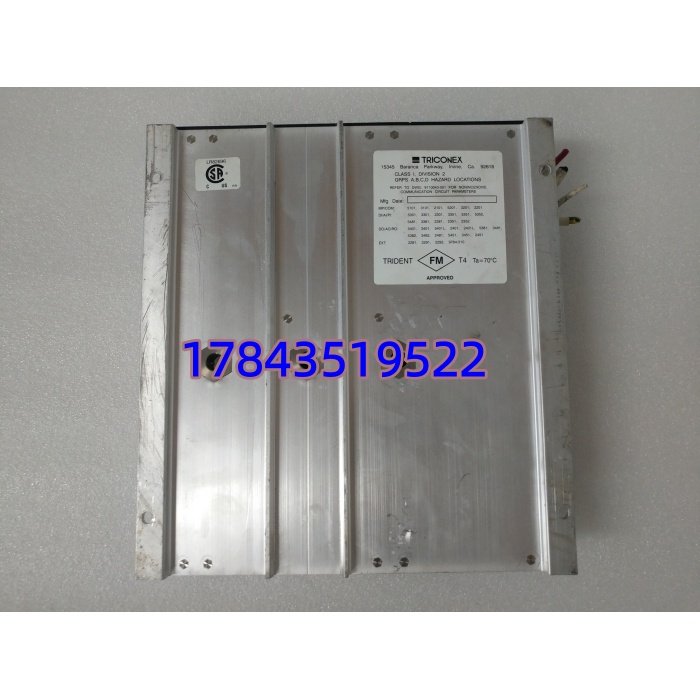

· 型号：2101（MP 2101，物料参考 7400096-010）
· 品牌：Triconex / Schneider Electric
· 系列：Tricon™ / Trident™ SIS Platform — 16-Point 24V DC Digital Input Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / Market No. | 2101（MP 2101），常见 Schneider P/N 7400096-010、966001-001 等；早期 Invensys 编码 966001 |
| 制造商 | Triconex Corp.（USA）→ Schneider Electric Safety & Critical Control |
| 适用系统 | Tricon™ v9/v10/v11 机架（3503E 主处理器 + 3009 电源 + 2101 DI + 2201 DO…）及 Trident 机架兼容模式 |
| 通道配置 | 16 路独立数字量输入，分为 2 组 × 8 通道；每组共用现场负回流（Common Return）或隔离回流依配线端子块型号 |
| 输入电压规格 | 标称 24V DC；ON 状态检测阈值 15–30V DC（典型 trip ≈11V 迟滞 2V），OFF ≤5V DC；输入阻抗 ≈2.8kΩ（Typ 2.7–3.0kΩ） |
| 输入电流 | 约 7–9 mA @ 24V DC（ON 状态） |
| 三重化架构 | 每点信号被三片独立 A/D 分别采样 → 主处理器做 2oo3 Vote；模块内部 Weekly/Continuous Health Test（RAM/ROM/Cross-channel compare） |
| 诊断功能 | 通道开路检测（OWD / Line Monitoring 需使能且现场回路有合适阻抗）、过流短路保护、模块 Health LED + 每点状态 LED（ON=亮 / 故障闪）；与 MP 通信 CRC 校验 |
| 热插拔 | 支持在线插拔（Hot-Swap）——更换时建议先确认对应点无 Force 且系统处于 Run/Program 模式；新模块插入自动从 Main Processor Download 配置 |
| 配套端子块(TB) | 通常配 Tricon TB (如 4119、4120 系列端子块或 9771-210 老型)，TB 决定现场接线方式（弹簧 / screw）、熔断、公共回流隔离——2101 模块本身不接现场线，必须配正确 TB |
| 供电要求 | 由 Tricon 机架背板供逻辑 5V DC（典型模块功耗 3.0–4.0W），现场 24V DC 由外部 PS 经 TB 引入 |
| LED 指示 | PWR（模块健康绿）、PASS（OK 闪绿）、FAULT（红 / 报警琥珀）、每通道 Input Status LED（ON 亮绿） |
| 隔离特性 | 现场侧↔逻辑侧 ≥1500V AC 光耦隔离；通道组间共 COM 不隔离（依 TB 类型）；符合 IEC 61508 SIL 3 / IEC 61131-2 |
| 工作环境 | 0～+60℃（储存 -40～+85℃），5–95% RH 非凝露；可选 G3 三防漆版（-C 后缀某些批次）；符合 UL / FM / CSA / CE |
| 物理尺寸 / 重量 | Tricon 机架单槽 ≈305×30×200 mm（H×W×D），≈0.45 kg |
| 生命周期状态 | 2101 属 Tricon Classic I/O — Schneider 仍提供有限支持但对新项目推 3503E + 3625/3700 系列 I/O；全新原厂交期波动(8–20周曾见)，市场全新尾货+测试拆机流通；无 Pin-to-Pin 替代——升代需换 3503E 机架 + 新 I/O（属改造） |
产品介绍
在某炼厂重整装置 ESD 系统碰过——三取二主架插 4 块 2101 采集现场紧急停按钮/液位开关节点，因柜顶空调冷凝水滴入端子排渗到模块底部造成第 2 槽 2101 两通道漏电（Status LED 闪但 Logic 仍 2oo3 正确表决未丢信号），这恰好验证了 TMR 架构的价值：单模块部分通道异常不致死。2101 定位很单纯——它是 SIS 的”眼睛”，把现场 24V DC 开关量经三路 A/D 送主处理器表决，和 3503E 主处理器配合构成 IEC 61508SIL 3 平台。
严格来说，2101（MP 2101）与早期 966001 是同一物，兼容 Tricon v9/v10/v11 及 Trident 机架——插 Trident 需确认 I/O Bus 版本（通常自动识别），固件要求 Main Processor >= 某 min rev（极老 v8 除外大多现场已升）。库存经理视角：归 A 类（SIS DI 模块故障在 TMR 架构下单模块部分通道坏通常不会立即跳闸因为有 2oo3，但若剩余两模块也同通道故障或模块完全 Dead 会致该点表决结果为 0/报警——关键 ESD 按钮/联锁反馈丢失在某些设计触发 SIS 旁路或限负荷），Tricon 经典 I/O 无原位替代坏只能换同型号或全盘升 3503E+新 I/O，属典型 LTB 对象。
应用场景与库存策略
2101 故障表现：模块 Fault LED 红亮 / Health 不闪 / 部分通道 Status LED 不随现场状态变化——Tricon 主机会报 “Module x Communication Lost” 或 “Point x Failed/Failed High/Low” 依组态。TMR 架构下单模块故障一般不致 SIS 误动但可能造成单个 DI 点”冻结”需转硬操或旁路（需 MOC 批准）。Schneider 对 Tricon Classic I/O 交期波动大（8–20 周曾报），国内靠库存尾货。
- 炼化/海上—Tricon ESD SIS 系统 DI 采集（ESD 按钮/液位开关/火气联动反馈/泵运行证实）：通常 TMR 三模块同型 → 建议按每同类 SIS 机架备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插 Tricon 机架（不接现场线）看 PASS LED 闪绿、Logic 内确认 Module Status = Healthy 及 Point Force 测试可用。
- 化工/化肥—SIS 辅机联锁 DI（压缩机防喘振允许启动触点等）：同型装置 ≥2 套可按 N+1 建周转备件池（注意端子块 TB 型号也需确认一致）。
- 老线无明确升代计划：若系统运行 >12 年且无 3503E 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 DI 模块类型数 1:1 或 N+1），同步备份 Tricon Logic Program + Variable Description File (.tcx/.lst) 归档。
- 端子块(TB)匹配注意：2101 必须配对应 Tricon Terminal Block（如 4119A / 4120 / 9771-210 等）——TB 决定现场接线 Spring/Screw、熔断、COM 回流隔离形式，采购备件同时要核对现场 TB 铭牌型号（印于端子块侧面），I/O 模块可互换 TB 通常不动，但若 TB 也老化建议同步评估备 1 件同型号 TB（常见失效点是熔断丝氧化或弹簧疲劳）。
真实案例：
南方某 LNG 接收站 ESD SIS（Tricon v10，3503E + 4×2101 DI + 3×2201 DO），运行第 10 年 #2 槽 2101 遭柜内冷凝水渗入致背板接口腐蚀通信掉线——主机报 “Slot 2 Module Communications Lost”，三取二表决自动剔除故障模块 DI 点暂冻结（幸 ESD 按钮有另两路经另两模块采集未丢失）。库房零备件，调货等了 3 天（遇周末实际 4 天）。事后只做两件事：①锁定 2 件 2101（同 MP 2101 P/N 7400096-010）分存中控与码头 SIS 备件柜；②PM 加”每年大修测柜内露点+目检端子排底部无凝液，I/O 模块背部金手指无氧化”。花不到 $2800 囤两件放柜里，比一次 SIS DI 点冻结引起旁路审批麻烦值当——这就是 TMR SIS “感知层”A 类件的库存逻辑，单模块坏不跳车但有隐患，宁可闲。
