描述
产品详情

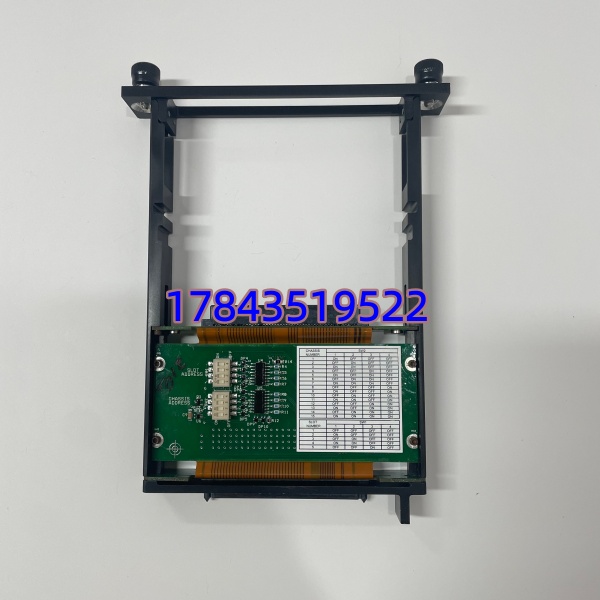

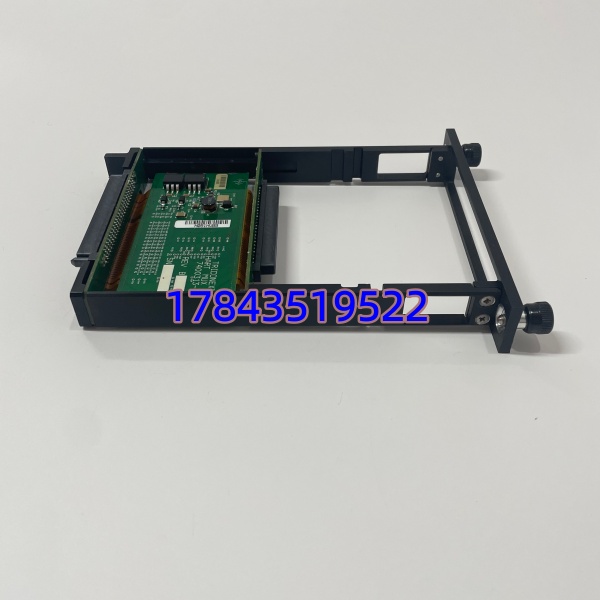

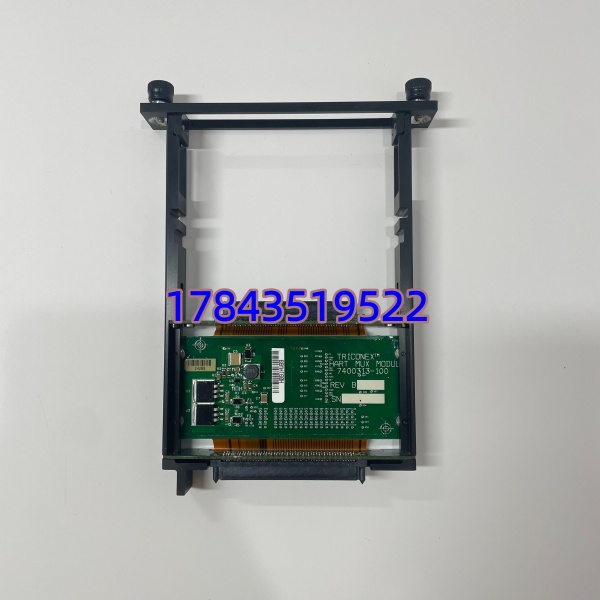

· 型号：2071H（内部件号/版本 7400313-100）
· 品牌：Triconex（现 Schneider Electric）
· 系列：Tricon v9 / v10 / Tricon CX — TMR Digital Input Module（3501E family, 32-point 24V DC）
规格参数
- 模块类型：TMR 数字量输入模块（每块含三套独立输入电路+表决）
- 输入通道：32 点（通常分 4 组 × 8 通道，组内共 COM，组间隔离）
- 额定输入电压：20–42.5 V DC（现场常用 24V DC 或 48V DC 版，需核对子型号）
- 输入类型：Sink（漏型）或 Source（源型）依现场接线，通常 24V DC 湿节点或有源干接点
- 输入电流：典型 6–9 mA/点 @ 30V DC
- 通道隔离：组间及系统与现场侧 1500V RMS（1分钟）光电隔离
- 响应时间：On→Off / Off→On 典型 ≤15ms（含滤波去抖）
- 诊断：通道开路/短路检测、模块自诊断（CPU/RAM/通信）、断线报警上报主处理器
- TMR 表决：三通道独立采样，2oo3 硬件表决屏蔽单点故障
- 背板供电：通过 Tricon 机架背板取电（典型 +5V 逻辑侧），现场侧由外部 24V DC 供电经端子板
- 配用端子板：典型 740020x 系列（如 7400203 等外部接线端子板/Terminal Block Assembly），依机架版本
- LED 指示：MODULE OK（绿）、FAULT（红）、CHANNEL ACTIVE（各组或各点依版本）
- 热插拔：支持在线更换（TMR 其余两片继续运行）
- 工作温度：0℃ ~ +60℃（存储 -40~+85℃）
- 湿度：5%~95% RH 非冷凝
- 认证：TÜV SIL 3 per IEC 61508/61511、FM、CSA、CE
- 功耗：典型 8–10W
产品介绍
2071H（7400313-100 是版本/客户定制标识）是 Tricon TMR 系统里最常用的高密度 24V DC 数字量输入卡——每个物理通道内部三路并行采集，主处理器做 2oo3 表决，单路硬件故障不导致误动或拒动。它负责把现场 ESD 按钮、阀门限位开关、压力/液位开关状态”喂”给安全逻辑，是 Tricon 做紧急停车(ESD)、火气(F&G)、HIPPS 的眼睛。
有一点要注意：Triconex 老 DI 模块分电压版（12/24V DC、48V DC、120V AC 等），2071H 常见为 24V DC 版但部分批次标 48V——换件前确认你原模块铭牌电压范围，混用高电压版接 24V 现场信号可能不识别。7400313-100 不是独立型号，是 2071H 的 PCB/BOM 版本号或客户项目后缀，备件申购写 2071H 并注明电压版即可。
应用场景与行业案例
痛点切入
我在炼化 ESD 柜遇过老 3501E 某组通道受浪涌打坏（现场未按规范加防雷栅），导致压力开关节点”常闭合”假信号引发误跳闸。TMR 架构下另外两片正常故未误动但报 Channel Fault——这就是好处：故障自动隔离、不丢保护功能，换块 2071H 热插拔后重新学习现场状态恢复正常。
典型场景
- 海上平台/炼厂 ESD — 采集紧急关断按钮、高高压/低低液位开关进 Tricon 做三取二逻辑，非它不可因需 SIL 3 TMR 架构。
- LNG 接收站 F&G — 火焰/气体探测器状态接入安全系统参与联锁，要求断线检测和在线可维护。
- 化工反应器 HIPPS — 压力变送器接点+机械压力开关双路进 DI，与 AI 交叉校验。
- MRO 替换 — 老 Tricon v9 机架 DI 卡老化，同型号 2071H 一对一替换恢复（通常不需重下载逻辑）。
真实案例
某乙烯装置大修后开工前模拟试验，发现 #2 ESD 架 Slot 5 的 DI 模块（原 3501E 老版）三组通道全无响应，LED 显示 MODULE OK 但所有点不置位。查现场供电正常、端子板无松动——确认是模块内部三套输入电路公共电源路径老化开路。库房有块 2071H（同 24V DC 版 7400313-100），断电拔出旧件插入原槽位，TriStation 自动识别硬件一致，上电自检通过、Force Test 各点翻转正常，十分钟恢复模拟试验。老师傅说：”Tricon 好在能热插，不用停全套 SIS 只换卡。”
