描述
产品详情

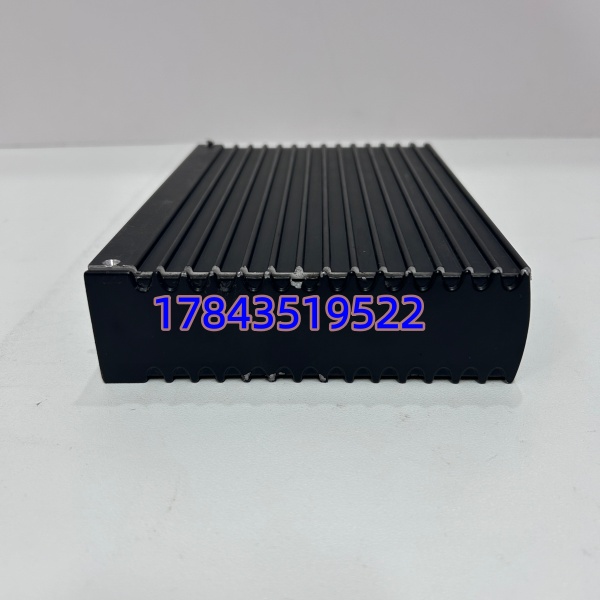

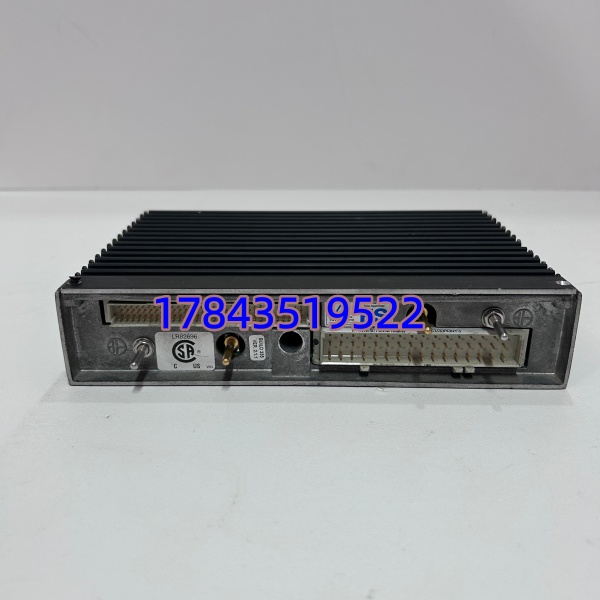

· 型号：MP3101（Schneider Triconex Main Processor Module，successor to MP3009/3503）
· 品牌：Schneider Electric / Triconex（原Invensys Triconex）
· 系列：Tricon CX — Triple Modular Redundant (TMR) Main Processor / Logic Solver
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MP3101（Schneider Triconex P/N 410001-Rev.E/F 或 411011-xx，MPU Main Processor for Tricon CX） |
| 产品类型 | Tricon CX TMR Main Processor Module（Slot 1 = Primary / Slot 2 = Secondary in 2-slot CPU pair） |
| 适用系统 | Tricon CX Series Safety PLC / ESD / FGS（TriStation 1131 v4.x+，部分兼容 v3.x project recompile） |
| 微处理器 | 32-bit RISC，三路独立通道各自运行（通道间比对表决） |
| 内存(每通道) | 程序内存典型 2～8 MB NVRAM + DRAM（依Rev.，早期MP3009 512KB→MP3101扩展），非易失存储 SOE/Checkpoint |
| 表决机制 | 三取二(2oo3)硬件+软件表决 per scan，通道差异触发Diagnostic Fault/Degraded Mode |
| SOE能力 | 事件顺序记录分辨率 1 ms，典型缓存 ≥5000 条（电池备份 NVRAM） |
| 通信接口 | 与机架背板I/O Bus ×3、与通信模块(3503E/4351N) via Internal High-speed Link；前面板 RS-232 Console口 |

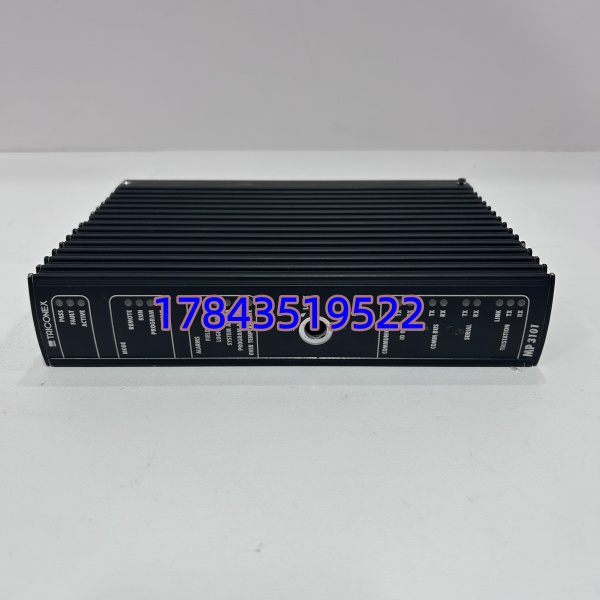

| 前面板指示 | RUN / FAIL / ACTIVE / I/O Health per Channel / COM LED |
| 热插拔 | 支持（TMR对运行中可换故障单侧CPU，程序自动从对侧同步；单机配置需确认不影响安全状态） |
| 配套通信模块 | 通常配 3503E (Ethernet/Modbus) 或 4351N (Ethernet/IP, Modbus TCP/RTU, HART via G3) |
| 供电方式 | 由Tricon CX机架背板提供 +5 VDC（典型总功耗 8～12 W） |
| 工作温度 | 0～+60℃（控柜环境），存储 -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 安装方式 | 插入 Tricon CX Main Chassis Slot 1/Slot 2（键位挡块标识CPU位置），与I/O机架分离 |
| 物理尺寸(约) | 标准Tricon模块 366×30×203 mm (H×W×D, 6-slot width concept) |
| 重量(约) | 0.6～0.85 kg |
| 电池备份 | SOE/Checkpoint靠机架电池包(典型 3.6V 锂亚硫酰 Cl2 1/2AA ×2)，电池寿命 5～7年需定期更换 |
| 认证 | TÜV SIL 3 (IEC 61508 / IEC 61511)，FM / CSA / ATEX / IECEx (部分安装架构) |
| 兼容替代 | MP3009/3503程序经TriStation 1131重新编译/下载可运行于MP3101；严格来说老Project需Rebuild确认无Obsolete Function Block |
产品介绍
ESD柜里这块CPU是真正拍板要不要MFT(主燃料跳闸)的——所有联锁逻辑、因果图、SOE时间戳全跑在它三路RISC核上，三取二表决防单点失效。现场实测发现故障模式多是单侧CPU因背板氧化或NVRAM校验错进入Degraded Mode（三取二降为二取一运行并报警），极少全瘫除非机架电源或两侧先后坏。某炼化重整装置曾因机架电池耗尽+意外断电致SOE丢失——换后需重下Checkpoint，提醒：换CPU不丢I/O组态但SOE需重新建立基准。
从库存看它是无可争议A类核心件：TMR架构下单CPU故障不跳车但降为降级运行(需计划更换)，双CPU全故障→ESD/FGS失去保护或进入Trip Safe State（依组态）。建议按Tricon CX机架数备至少1件全新冷备密封保存，TMR配置站点确认主从成对同Rev.。别忘备份TriStation项目(.tsp/.chk)及记录机架电池更换周期——换后需Download Logic+Checkpoint Restore。
应用场景与库存策略
Tricon 用于石油/化工/海上平台ESD(紧急停车)、F&G(火气)、Burner Management System(BMS)、汽轮机保护旁路——凡SIL 3安全联锁解算皆它负责。
- 炼化/海上—Tricon CX ESD/FGS主逻辑解算器(TMR配置)：非它不可，涉机组/装置安全停机 → 建议按CX机架数备1件冷备(A类)，TMR对最低保1块可互换；春秋检做CPU Health Check及电池电压记录。
- 小型BMS/独立SIS—Simplex Tricon CX(非TMR)：故障直接失保 → 建议升A类按1:1备或签VMI急调。
- 非Tricon架构(ICS Triplex / HIMA / Honeywell SM等)：不适用，勿采购。
- 配套提示：Tricon机架电池包(典型 1/2AA 3.6V ×2)、通信模块(3503E/4351N)、电源模块(8312/8351等)也是A/B类备件，建议同步按机架数备电池包及通信模块冷备。
真实案例：南海某海上平台Tricon CX ESD( TMR, 1主1从CPU+3503E )运行第8年年度功能测试发现Slot2( Secondary)报”Processor Degraded—NVRAM Checksum Error”，尝试Clear NVRAM未恢复确认模块老化。原厂交期报7周，幸平台按我建议留了一块冷备（同Rev.F与现场主CPU一致），热插替换→TriStation自动从Primary同步程序→SOE清空重建→ESD Full Health恢复。事后把电池包(8321锂电)列入每年强制更换PM，冷备写入A类清单——安全系统CPU，省这块备件赌的是不降级不误动，平台HSE不答应。
