产品详情

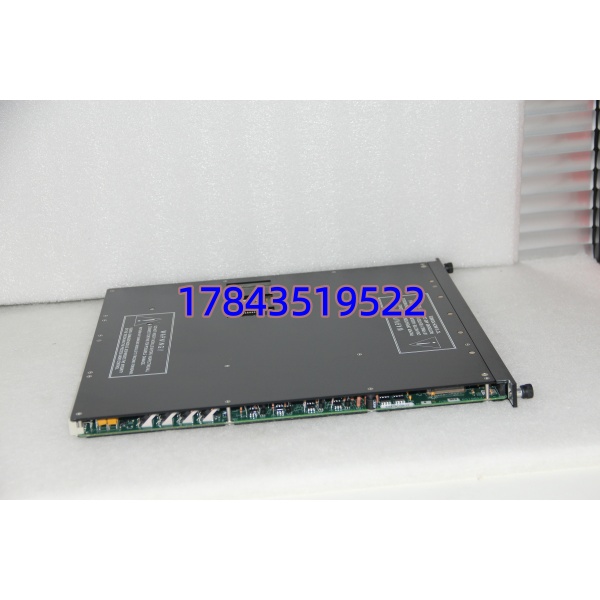

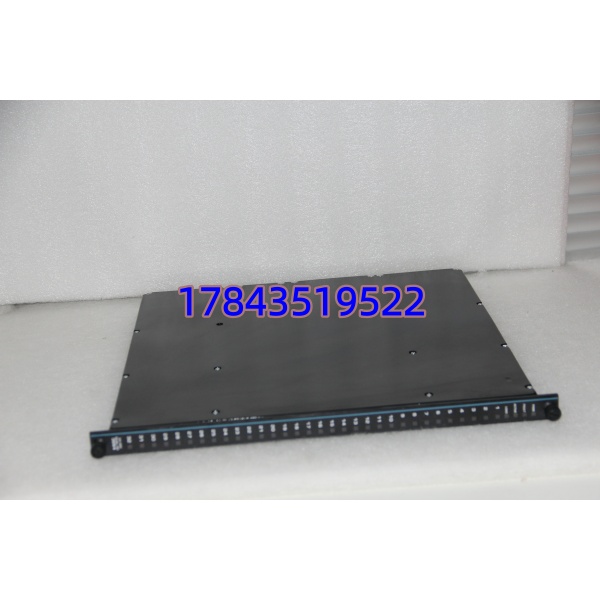

· 型号：3664
· 品牌：Triconex（Invensys / Schneider Electric）
· 系列：Tricon v9/v10/v11 安全系统 I/O 模块
规格参数
- 制造商：Triconex / Invensys / Schneider Electric
- 模块类型：Dual Digital Output Module（双数字量输出）
- 适用系统：Tricon TMR Safety System（v9 / v10 / v11 机架兼容，以机架版本为准）
- 标称输出电压：24 VDC
- 工作电压范围：16～30 VDC
- 最大允许电压：36 VDC
- 输出点数：32 点（两路独立 16 点组，每组共 COM）
- 每点最大负载电流：2 A
- 浪涌电流：10 A / 10 ms
- 典型电压降：< 1.5 VDC @ 额定负载
- 点间隔离电压：≥ 1500 VDC
- 负载泄漏电流：≤ 2 mA
- 典型功耗：< 10 W
- 表决机制：内部 Triple Modular Redundant，每输出点独立 2-out-of-3 表决
- 热插拔：支持（Tricon 机架运行中可在线更换）
- 前面板 LED：Power / Active / Fault / 各组状态指示
- 外壳颜色标识：深蓝色（Triconex DO 模块标准）
- 工作温度：0～+60℃（需核对具体版本手册）
- 认证：IEC 61508SIL 3（Tricon 系统整体认证），CE / cULus
产品介绍
Triconex 3664 是 Tricon 三模冗余安全系统里的数字量输出执行卡，专用于紧急停车系统（ESD）和火气系统（F&G）的最终执行环节。它接收主处理器三组独立通道的输出命令，在模块内部做 2oo3 表决后再驱动现场 24VDC 负载——电磁阀、跳闸继电器、声光报警等。和单通道 DO 卡不同，3664 即使一路 I/O 通道硬件故障也不会导致误动作或拒动，这正是 TMR 架构在安全回路里存在的意义。
坦白讲，它不像普通 PLC 输出模块那样便宜或用处广，它就是为 SIL 3 安全回路设计的。在石化、海上平台、大型机组保护里，这块卡一旦坏了而现场没有冷备件，要么旁路安全联锁（违规且危险），要么装置停车。所以我一般建议老 Tricon 系统至少留 1～2 块全新冷备件。
应用场景与行业案例
痛点切入
我在现场见过一次，炼厂重整装置 Tricon 系统 3664 输出模块某个点粘连，导致紧急切断阀无法复位关闭。因为是老系统备件已停产，等了三天调货，装置硬撑低负荷运行，安全总监全程不敢离岗。这种 SIS 输出卡没有冗余备件，代价不是卡件钱，是停装置一天的损失。
典型场景
- 石油化工 / 海上平台 ESD：驱动紧急切断阀（ESDV）电磁阀，要求 SIL 3 且 TMR 容错
- 大型压缩机组防喘振联锁：跳机继电器驱动，不容许单点故障误跳闸
- 火气系统（F&G）：驱动声光报警器及消防泵启动继电器
- 电厂汽机保护：ETS 跳闸回路继电器输出
真实案例
南方某 LNG 接收站，年度 SIS 点检发现一个 3664 模块 Fault LED 间歇性闪烁，在线热更换后正常。旧卡拆下测试发现其中一路输出驱动芯片漏电超标。站长感慨：”幸亏当时多囤了一块，要是等订货，码头卸船作业得停。”——这就是 TMR 系统里 SIS I/O 模块备件存在的意义。
常见问题解答 (FAQ)
- 3664 支持热插拔吗？
支持。Tricon 机架设计允许在线插拔 I/O 模块，更换时系统自动重读配置。但操作前确认该输出点所控设备处于安全状态，避免瞬间输出抖动引发误动作。
- 3664 和 3604E / 3624 有什么区别？
3664 是 Dual DO（两组 16 点共 COM），3604E 通常是 16 点或 32 点 DO 的不同驱动类型/电压等级。选型必须核对负载电压（24VDC）和点数分组方式，混用可能接线不对或驱动能力不足。
- 老系统换新 3664 需要重新下装程序吗？
一般不需要。Tricon I/O 模块更换后控制器自动识别并下载 I/O 配置。但建议确认 TriStation 软件里 I/O 槽位定义未被修改，且固件版本兼容（v9/v10/v11 跨代需注意）。
- 如何鉴别成色和翻新件？
看前面板激光刻字是否清晰均匀、深蓝色壳体无二次喷漆痕迹，接插件镀层应光亮无氧化。原厂新件或 NOS（New Old Stock）有密封防静电袋和原厂标签；淘宝低价”翻新件”焊接面常有补焊痕迹，上机架可能报通讯故障。
- 3664 停产了有没有替代？
Triconex 部分早期 3664 已列入生命周期末期，施耐德有对应新型号或等效 DO 模块可替代，但需核对机架版本（Main Processor 类型）和端子块（ICT / I/O Bus）兼容性，不建议自行盲换。
- 输出点粘连或拒动怎么查？
先在线看 TriStation 诊断——若模块报”Stuck On/Off”通常是现场负载反电动势击穿输出 MOSFET/光耦，或外接感性负载未加续流二极管。3664 自带一定的负载保护，但驱动大感性负载仍建议外加二极管或 RC 吸收。
