描述
产品详情

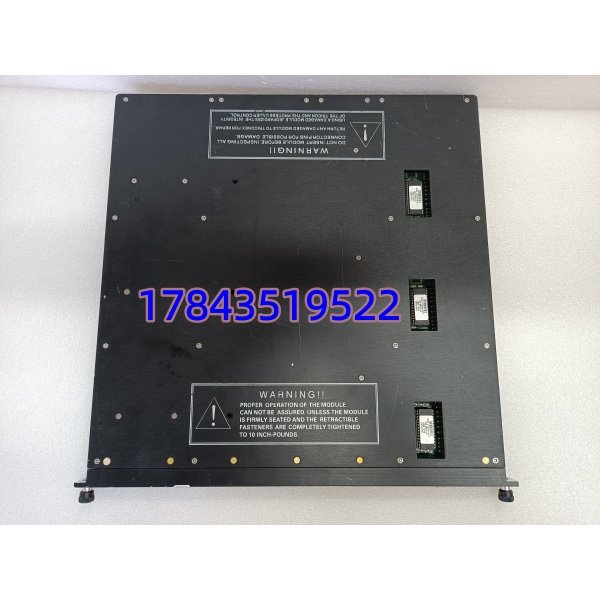

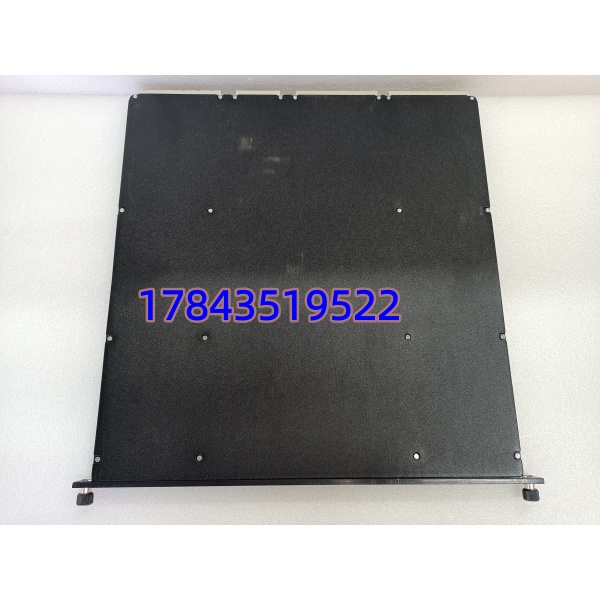

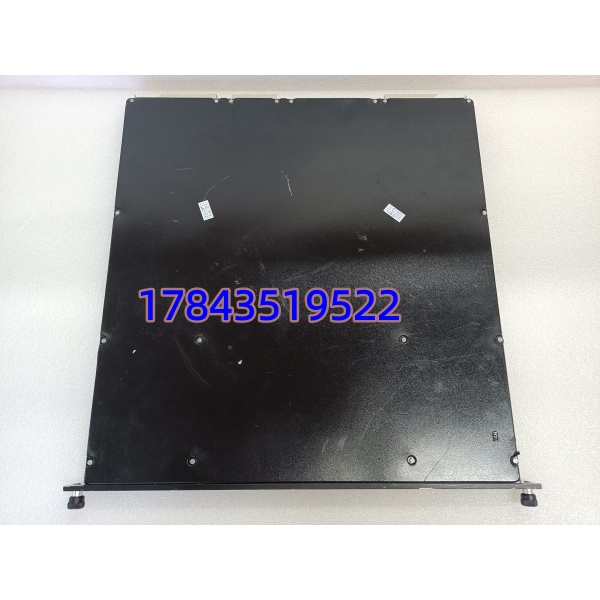

· 型号：3805E（MP 3805E）
· 品牌：TRICONEX / Schneider Electric（Safety & Critical Control）
· 系列：Tricon v9 / v10 / CX 三重化(TMR)安全控制系统 I/O 模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | TRICONEX 3805E Analog Output Module（±30 mA Source Type） |
| 制造商 | Triconex — Schneider Electric (原 Invensys) |
| 适用系统 | Tricon v9 (MP v9.xx)、Tricon v10/CX、3501E/3700A 机架兼容 |
| 模块类型 | TMR 安全模拟量输出(AO)，每通道内部三路 DAC + 2oo3 表决 |
| 输出通道数 | 16 通道，独立两线制电流源输出 |
| 输出信号范围 | ±30 mA DC（典型过程控制使用 4–20 mA 或 0–20 mA 软件组态） |
| 输出负载能力 | 最大回路阻抗 750 Ω @ 20 mA（依供电及线缆长度核算） |
| 分辨率 | 16 bit（DAC 精度） |
| 精度 | ±0.1% of Full Scale Range（典型 @25℃），温漂 ≤±50 ppm/℃ |
| 更新周期 | ≤30 ms（可组态 Fast / Normal Scan） |
| 线路诊断 | 每通道开路(Open Circuit) / 短路(Short Circuit)检测，报 Point Fault |
| 安全认证 | IEC 61508 SIL 3 / IEC 61511；TÜV / FM / CSA / CE |
| 电气隔离 | 通道↔系统 2500 V 脉冲光耦隔离；现场侧与逻辑侧隔离 |
| 供电方式 | 背板 5 VDC（逻辑）+ 外部 24 VDC 现场电源（隔离侧，端子 TB 引入） |
| 典型功耗 | 逻辑侧 ≈5 W；现场侧依负载 |
| 热插拔 | 支持（机架需配置相邻空槽或 Companion Slot 启用 Online Replace） |
| 状态指示 | 前面板 Module OK / Fault LED + 每通道 Point Active/Fault LED |
| 工作温度 | 0 ℃ ～ +60 ℃（储存 -40 ～ +85 ℃） |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 安装方式 | Tricon 标准机架单槽推入锁定（与 DI/AI 模块同规格插槽） |
| 适配端子块 | Tricon 标准 24 点或 16 点 螺丝端子块（如 8110 系列 TB，依机架配置） |
| 物理尺寸(约) | 178 × 89 × 32 mm |
| 重量(约) | 0.6 ～ 0.85 kg |
产品介绍
在某沿海炼油厂 ESD 年检碰到过——控制室操作员反映三台放空阀定位器偶有”回零抖动”，查 SOE 无跳车记录，最终定位是 3805E AO 卡第 9 通道 DAC 漂移超死区（板龄 12 年），其他两路表决还能掩盖所以未触发 Fault。这就是 TMR 的好处也是隐患：故障被悄悄容错了，你不主动做 Proof Test 或通道 Level Check 就发现不了退化。严格来说 3805E 只输出 ±30mA 源型电流，别跟 3806E（电压输出 ±10V）或 3850E（HART AO）混淆——插错组态不匹配直接报 Slot Config Error。
跟 ICS Triplex T8403 一样，这卡目前 Schneider 仍列为 Active Life Cycle（预计支持延续），但 SIS AO 模块光耦与输出运放老化后精度掉得快，拆机件无原厂校准证书入 A 类库是审计红线。建议按每套 Tricon 机架备至少 1 块全新冷备，年检时做通道精度抽检，比等故障降级再补单稳妥。
应用场景与库存策略
AO 模块故障不会立即使阀门动作（TMR 可容错单路失效），但会造成个别控制回路精度下降或报 Point Fault，年检 Proof Test 若不通过会影响 SIL 验证证书有效性，进而牵扯安全生产许可证复审。
- 炼化/海上平台 ESD → Tricon 机架 AO 至放空阀/燃料气切断阀定位器：非它不可（±30mA 驱动定位器），建议每套独立 SIS 机架备 1 件全新原厂冷备件，防静电袋密封存备件柜，登记序列号及校准日期。
- 电厂燃机 Mark VI ↔ Tricon HIPPS/BMS 接口 → 模拟给定输出：若有 ≥3 套相同 Tricon 机架可设共享 Buffer Stock（每 3～4 机架配 1 件），须确认机架主版固件 v9/v10 均可识别。
- 新建/改扩建项目 → 按原厂建议多配 5%~10% 项目备件：现属 Active 产品可从 Schneider 授权分销商订新，避免后期零星要货被分配低批次或交期拉长。
- 呆滞提示：未开封原厂盒装有保值性且可通过 Schneider 认证翻新计划回流；SIS AO 模块不接受无原厂校准报告拆机件入 A 类备件库，最多作培训演示用途。
真实案例：
南海某 FPSO（浮式生产储油船）Tricon v10 系统年检做 AO Loop Check——3805E 第 5 通道输出 12.48mA（设定 12.50mA 带 4–20mA 标定）偏差超 0.5%，虽未达 Fault Trip 但 Proof Test 判边界不合格。因按建议锁了 1 块全新 3805E 冷备，关对应控制回路（短暂切 Manual）后热更换（Companion Slot 预留），TriStation 自动重读配置，5 分钟恢复在线，精度检测 PASS。要是没备件等新加坡调货至少 3 周，年检超期影响 DNV 安全认证。此后把所有 Tricon AO/AI 模块提级做半年点检+2 年冷备通电抽检。
