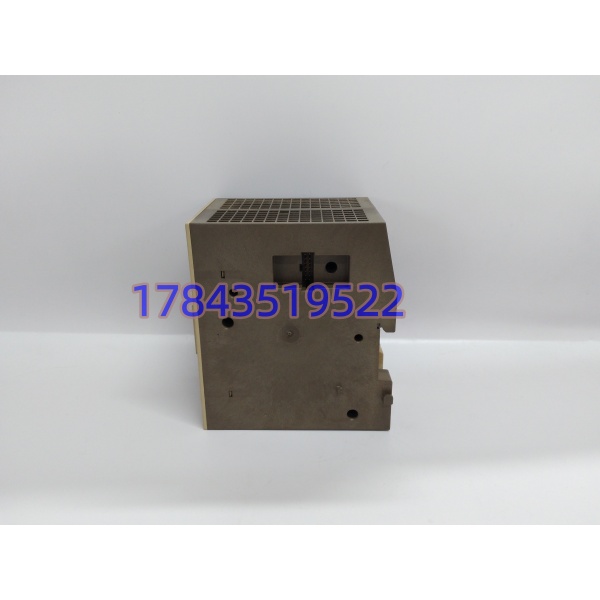

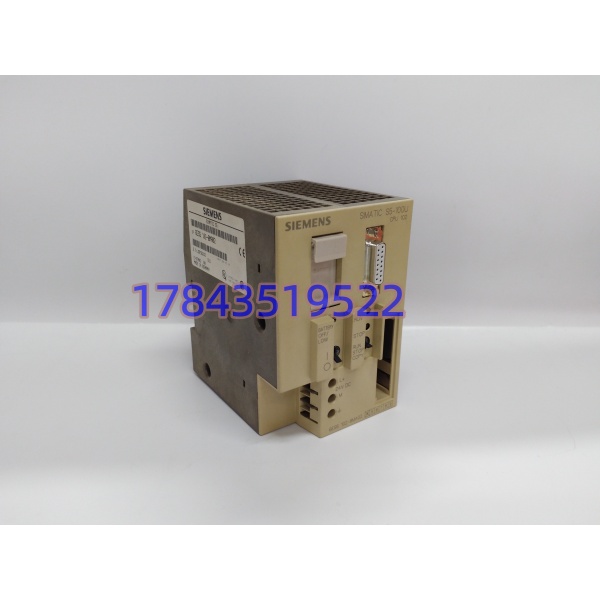

西门子SIMATIC S5-100U 6ES5 100-8MA02 | CPU 100 控制器模块

描述

关键技术规格

CPU 100 (6ES5 100-8MA02)

CPU 103 (6ES5 103-8MA03)

电源模块

产品深度介绍

SIMATIC S5-100U是西门子上世纪80年代末推出的小型PLC系统，属于S5系列的低端产品线，定位在S5-90U和S5-115U之间。它采用一体化紧凑设计——CPU、电源和I/O模块安装在同一个DIN导轨上，不需要机架背板，结构非常简单。

这个系列最大的特点是模块化但无背板总线：CPU模块本身集成了24V/9V/5.2V三路电源输出，直接给后续的I/O模块供电。模块之间通过扁平电缆手拉手连接，扩展数量有限——最多也就挂16个I/O模块，数字量最大256点。说白了，这玩意儿就是给小型单机设备用的，别想着用它做大型DCS。

从CPU型号来看，S5-100U主要有三款CPU：

• CPU 100 (6ES5 100-8MA02)：入门级，1024条程序容量，适合简单逻辑控制。现场最常见，存量也最大。

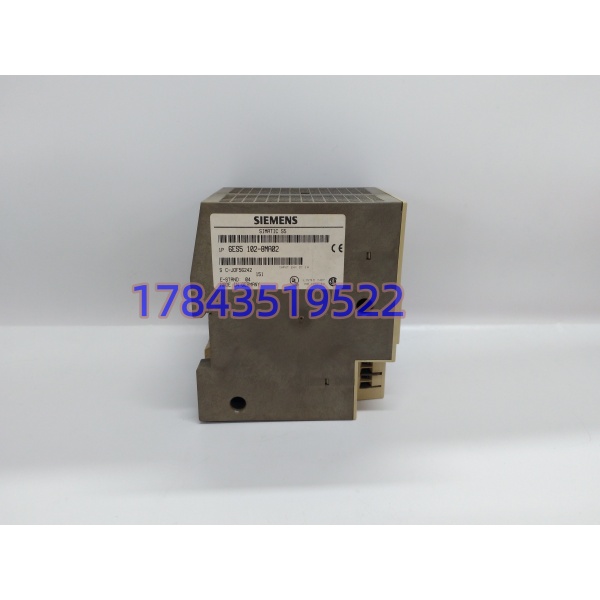

• CPU 102 (6ES5 102-8MA02)：中间型号，具体参数与CPU 100接近但略有提升。
• CPU 103 (6ES5 103-8MA03)：顶配款，10,240条程序容量，支持更复杂的控制逻辑和模拟量处理，运行速度也快得多——位运算0.8微秒，比CPU 100快了两个数量级。

一个关键点： 这三个CPU模块都是24V DC供电，模块内部自带三路稳压输出（+9V给总线，+5.2V给编程器接口，24V给I/O），功耗在10W上下。模块正面有一个9针D型口，那是接编程器（PG）用的——老的西门子编程器或者装了STEP 5软件的电脑才能连。

2018年的时候，就有工程师在西门子官方论坛发帖问怎么给S5-100U备份程序——那是1995年装的老系统，还在跑。到今天，这东西至少25年以上了。市面上说”全新原装”的，十有八九是翻新贴标货。正经渠道就是拆机件，上机实测能用就算好的。

应用场景与行业案例

这玩意儿还在哪儿用？——都是老设备，能跑一天算一天

S5-100U的黄金年代是90年代。那时候国内很多中小型工厂上自动化，西门子S5系列是主流选择。到了今天，它基本只出现在两种地方：一是老设备还在跑、厂家舍不得换的；二是改造项目里的备件替换，临时续命。

典型应用场景：

1. 机床控制 – 老式数控车床、铣床的PLC控制。这类设备生命周期长，一台机床用二十年不稀奇。S5-100U控制着主轴启停、冷却液、换刀逻辑，看着简单，但和机床的电气回路深度绑定，换新PLC代价太大。
2. 包装生产线 – 灌装机、封口机、贴标机的逻辑控制。包装线速度不高，I/O点数不多，S5-100U刚好够用。很多食品厂、药厂的包装设备还是90年代进口的，控制系统就是S5。
3. 输送系统 – 皮带输送机、升降机、分拣线的顺序控制。逻辑不复杂，主要就是启停、互锁、报警，S5-100U跑这些绰绰有余。
4. 小型水处理 – 小型净水厂、废水处理站的加药泵控制。环境潮湿、温度不高，S5-100U的IP20防护等级还能应付。

真实案例：一个”程序读不出来”的麻烦

前年，浙江某机械加工厂的老铣床突然停机了。设备是1998年德国进口的，控制系统就是S5-100U，配CPU 100。值班电工查了一圈——电源模块24V输出正常，CPU的RUN灯不亮，STOP灯常亮。按常规操作，应该是程序丢了——锂电池没电了。

厂里设备科老李翻出20年前的手册，找到备份程序的EPROM卡——谢天谢地，当年德国工程师留了一份。但问题来了：换了新电池后，CPU还是不能运行。折腾了一整天，最后发现是CPU模块本身挂了，不是电池问题。

老李打电话问了一圈，西门子代理说”这玩意儿早停产了，没货”。设备停了两天，老板急得团团转。后来找到我们，从库房翻了一块拆机的CPU 100。上机测试——24V供电，LED自检通过，程序下载到RAM，RUN灯亮。

老李拿着旧CPU对比了一下，发现了一个细节：坏的那块CPU背后有一个DIP开关，位置和替换件不一样。对照手册才发现，那个开关是设置扫描监控时间的——老设备设的是300ms，替换件默认是150ms。调过来之后，设备恢复正常。
