产品详情

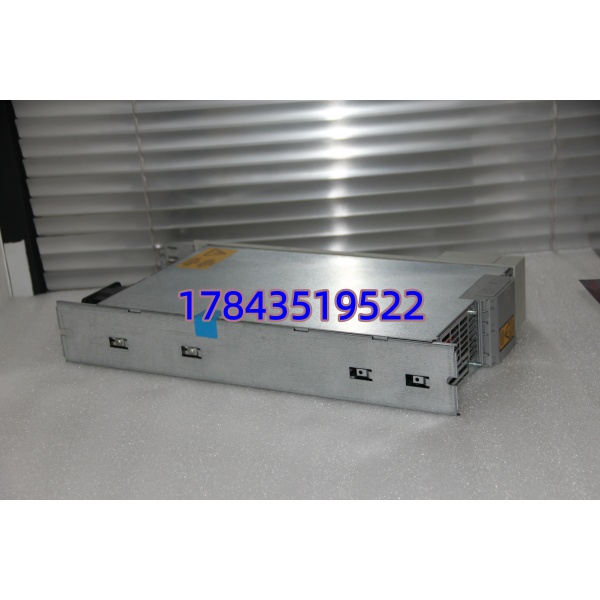

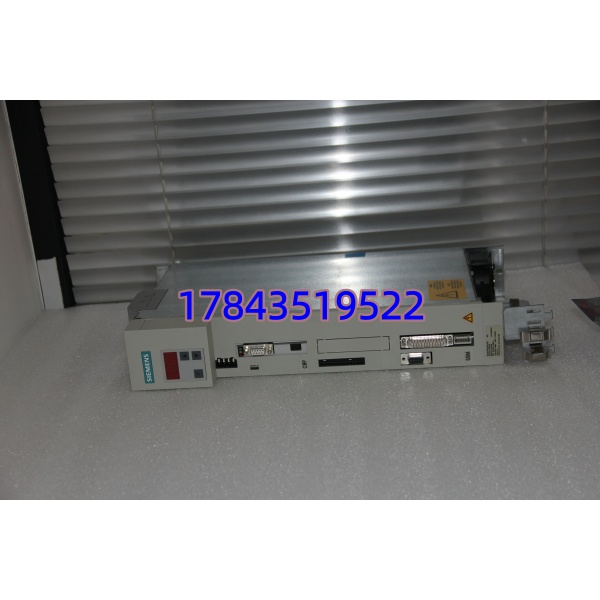

· 型号：6SE7014-0TP50-Z（基础机 6SE7014-0TP50，Z=订制选项代码需核对原单）
· 品牌：Siemens AG — DRIVES（原 SIMOVERT）
· 系列：MASTERDRIVES VC（Vector Control）Compact Plus / Booksize Inverter
规格参数
- 订货号基础：6SE7014-0TP50（后缀 -Z 表示带工厂定制选件，如端子排列/软件版本/特定固件，需对照原始订单）
- 产品名称：SIMOVERT MASTERDRIVES Vector Control Inverter Unit, Compact Type
- 额定功率：≈ 4.0 kW（400V 时，恒转矩）/ 5.5 kW（变转矩风机水泵，依样本版本）
- 额定电流：~10.5 A（400V AC 输出侧，具体依样本 E 版）
- 输入方式：直流母线供电（需前置整流单元 6SE7021-… 或共用 DC Link），交流输入端非直接接入
- 电网电压适配：直流母线典型 510 V DC（对应 3AC 380–480V 整流后）
- 控制板：标配 CUVC（Control Unit Vector Control，6SE7090-0XX84-…），可选 CUMC（运动控制）
- 通信选件槽：2 个（可插 CBP2/CBP3 DP、PROFINET 等）
- 开关频率：2 / 4 / 8 kHz 可调（影响发热与噪音）
- 防护等级：IP20（书本型），柜内安装
- 冷却方式：强制风冷（内置风扇，风扇故障有监控触点）
- 工作温度：0℃ ～ +40℃（满载），-10℃ ～ +55℃（降额）
- 安装：DIN 导轨或螺钉固定，书本型宽度约 75 mm（COMPACT PLUS 系列）
- 认证：CE、cULus、部分 GOST/CCC（依生产批次）
产品介绍
6SE7014-0TP50-Z 是西门子 MASTERDRIVES VC 家族中较小功率的书本型逆变模块，用于单电机矢量控制传动——典型是轧机辅传、卷取、起重行走机构，要求转矩控制精度或四象限回馈的场合。它靠 CUVC 板做闭环矢量运算，支持编码器反馈（TG-Typ 选件）或直接转矩控制（DTC 近似特性），配合整流单元构成完整传动系统。
坦白讲 MASTERDRIVES 是 90 年代末～2010 年初的主力，现已被 SINAMICS G120/S120 取代。新项目请用 SINAMICS；老线维护只能找库存或拆机件。这模块故障最常见是 IGBT 炸、直流母线电容老化鼓包、CUVC 板 EEPROM 校验错——换件时注意参数用 DriveMonitor 或 STARTER 做 RAM→EEPROM 备份迁移。
应用场景与行业案例
我在现场碰到最多是冶金辅传——老连铸拉矫机、横切飞剪用 MASTERDRIVES VC 做闭环转矩/速控，一台逆变挂直流公共母线，省整流重复配置。出问题多是大惯量负载回馈时直流母线过压或 IGBT 过热损坏。
典型场景：
- 冶金辅传（卷取/夹送辊）—MASTERDRIVES VC 闭环转矩控制，配编码器反馈保证张力精度，共用整流直流母线
- 港口起重行走机构—四象限运行，制动能量回馈直流母线被其他逆变吸收，节能且少发热
- 造纸/印刷张力架—VC 模式保证低速转矩平稳，防套色偏移
- 老线 MRO 备件—原 6SE7014 炸 IGBT 或风扇报警，整机更换逆变模块恢复（参数从原 CUVC 下载）
真实案例：华东某不锈钢冷轧，精轧机夹送辊用 6SE7014-0TP50-Z + CUVC + 编码器做闭环速控。梅雨季直流母线滤波电容老化漏液导致欠压频繁跳闸。量母线电压波动大，拆机见电容顶部鼓包。订新逆变模块（幸好库房有一台同型号拆机测试 OK），把原 CUVC 板移栽过去、下载参数——15 分钟恢复运行。老师傅后来说 MASTERDRIVES 里 CUVC 板比逆变本体金贵，换逆变不换 CUVC 板就能直接拷参数，这点比新 SINAMICS 稍麻烦（需用卡或 PG 传）。
常见问题解答 (FAQ)
Q1：6SE7014-0TP50 支持热插拔吗？能带电更换？
不支持。直流母线带高压（~510V DC），带电拔插有电弧危险且可能损坏 IGBT 栅极。停机→断整流单元进线电源→等直流母线放电完毕（面板 r006 显示 <30V）→再拆逆变。换完上电前确认 CUVC 板插紧、选件卡在位。
Q2：-Z 后缀重要吗？买通用 6SE7014-0TP50 行不行？
大部分情况可以，但 -Z 可能指定了固件版本、特殊 I/O 接线或 OEM 定制参数集。若你原机有 -Z Cxx 之类完整代码，尽量找同 -Z 后缀，避免参数集不兼容导致需重做调试。无 -Z 后缀通用版通常功能相同，参数需从备份重下载——能接受重调试就可以用。
Q3：能和 SINAMICS 混用吗？共用直流母线？
物理上 SINAMICS 整流单元（如 BLM/ALM）直流母线电压兼容（600V DC 级），但 MASTERDRIVES 逆变不能直接挂 SINAMICS 控制单元，两者控制架构不同。老线整柜保留 MASTERDRIVES 整流+逆变，不建议混插不同代逆变。
Q4：CUVC 控制板坏了怎么办？有替代？
CUVC（6SE7090-0XX84-…）已停产，坏只能找拆机件或升级方案（部分应用可改 SINAMICS + 外接 CU320-2，但需重新编程）。换 CUVC 板后需用 DriveMonitor 上载参数（或从备份写入 EEPROM），新板空片不认原机参数。
Q5：如何鉴别拆机件好坏？主要查什么？
① 目检 IGBT 模块无炸裂、直流母线电容无鼓包漏液；② 量 P/N 对 U/V/W 二极管压降对称；③ 插 CUVC 板上电（带 24V 控制电先测）看 r000 能否读到固件版本；④ 带轻载试运转确认输出平衡。买拆机件一定让卖家做静态测试+带载（如有条件）再发。
