描述
产品详情

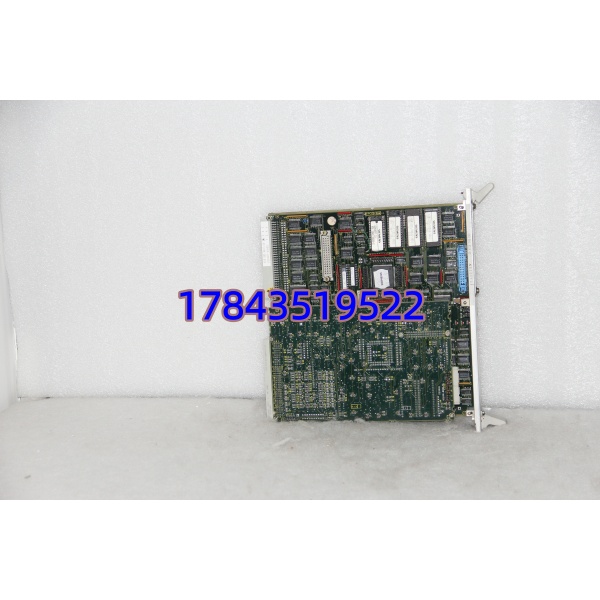

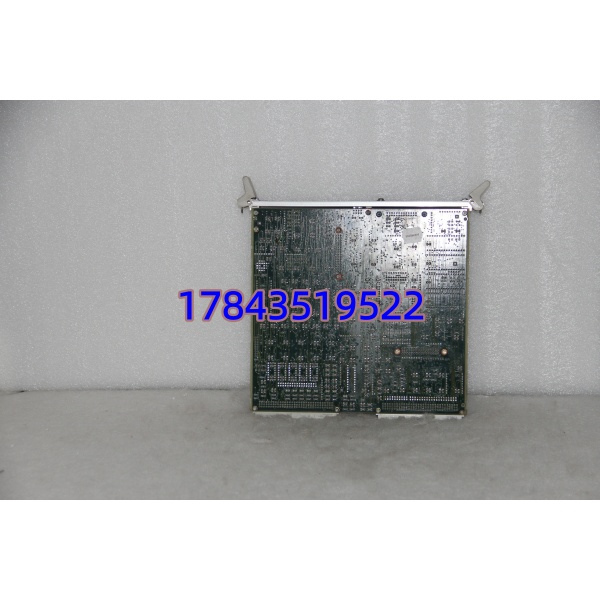

· 型号：6SC9811-4CK02
· 品牌：Siemens（西门子）
· 系列：SIMOVERT Master Drives — ICS (Inverter Control System) Module，for 6SE35/36、6SC36/37、6SE51/52
规格参数
- 模块类型：ICS 控制与调节模块（Control & Regulation Board），变频器内部插槽安装
- 适用设备：SIMOVERT Master Drives 6SE35xx/6SE36xx 系列、6SC36xx/6SC37xx 变频/逆变装置、部分 6SE51/6SE52 MICRO MASTER 早期柜装版（需核对机柜图纸）
- 固件版本：典型 ICS Software V5.2（印刷编号 459 001 9229.02，依实物标签为准，需核对/以原厂手册为准）
- 接口：通过变频器内部总线连 CU（Control Unit）及功率单元，外部含参数设定接口（部分批次带 PCMCIA 或 DIP 配置）
- 供电逻辑：由变频器控制单元 24V DC 背板取电（非独立供电）
- 参数存储：板载 EEPROM/Flash 存 ICS 参数集，部分版本支持外部记忆卡备份
- 兼容替代参考：6SC9811-4CK01 为近型（通常固件版不同，互用需核对 ICS SW 版本匹配），-4CK02 不可随意被 -4CK01 替代除非版本一致
- 安装方式：插拔式，固定于变频器控制箱槽位（通常标 ICS 槽），有导向销与锁紧螺钉
- 工作温度：0～+55℃（柜内，依变频器环境），存储 -25～+70℃
- 物理：典型尺寸约 180×120mm（需核对依实物），重量约 0.7～1.0kg
- 认证：CE，符合 EN 50178 / IEC 61800-5-1（驱动器部件）
- 状态：PM500 Discontinued，无直接后续——属整柜/整驱动系统年代久远，只能找同型号或整驱动改造
产品介绍
6SC9811-4CK02 是西门子 SIMOVERT Master Drives 早期家族（6SE35/36、6SC36/37 那代）里的 ICS 控制调节板，简单理解就是老式矢量变频器里的”大脑插件”——跑磁通矢量算法、存参数、跟功率单元和 CU 通讯。它不独立工作，必须插在对应变频器控制箱的 ICS 槽位，和 CU（如 6SE7090 系列 CU2/CU3）配合才能用。
这东西 90 年代末～2000 年代初常见，随 6SE3x 系列整体 EOL，官方早不供货。新项目肯定选 G120/S120 整柜替换；买它只为老产线——钢厂辊道、老起重、矿井提升机那种还在跑 SIMOVERT 的——ICS 板 EEPROM 老化或电容鼓包会导致参数丢失/报 Fxxx 故障，提前囤验证件是唯一现实选项。
应用场景与行业案例
痛点： 我在现场见过老轧线 6SE36 矢量柜，运行 18 年后随机报”F015 编码器反馈异常”或”F011 过流”——查功率单元 OK，最终发现是 ICS 板上一颗钽电容漏电拉低 5V 逻辑电平，参数偶发 CRC 校验错。现象像编码器或 CT 故障，折腾半天才锁定 ICS 板。这类老驱动最坑的是：报警指向负载侧，根因在控制插件，没备件就只能赌运气拆另一台暂时停机的同型柜 ICS 板来试。
典型场景：
- 钢铁/有色老线 SIMOVERT 6SE35/36 矢量传动柜——ICS 板原位替换，不动柜内布线
- 矿井提升/港口起重机老驱动系统——早期 MICRO MASTER 柜装 6SE51/52 + ICS 控制
- 老造纸/线缆生产线主传动——多台 6SC37 串联运行，ICS 参数需与原机匹配
- MRO 备件——只买来做 A 类不停机备件，新项目不考虑
真实案例：
北方某中型钢厂粗轧机主传动用四台 6SE36 矢量变频器串联，其中一台突然上电 ICS 初始化失败——面板显示”—“不进就绪态。先怀疑 CU 板（6SE7090-0XX85-…），互换 CU 无果；再拆邻机 ICS 板（6SC9811-4CK02）插上试——正常启动，确认原 ICS 板 EEPROM 损坏。库房恰有一块测好拆机件（同 SW V5.2），插回、Load 参数从 PCMCIA 备份卡恢复，十分钟恢复运行。后来电气点检把同型 ICS 板列入强制备件。我常说：老 SIMOVERT 最容易被误诊的是 ICS 板——它坏的时候报警永远指向别的地方。
常见问题解答 (FAQ)
Q1：6SC9811-4CK02 能单独通电测试吗？
不能。它是变频器内部插件，必须插在对应 6SE35/36 或 6SC36/37 控制箱的 ICS 槽位并由 CU 供电才能初始化。二手商一般用同型号整机或测试台做联调验证——买时要求提供插对应柜型上电通过初始化、能读出参数菜单的测试视频。
Q2：-4CK02 和 -4CK01 能互换吗？程序/参数要改吗？
硬件引脚通常兼容，但 ICS 固件版本（Software V5.x）可能不同。若 -4CK01 固件低于原机要求或参数结构不一致，可能报”Incompatible ICS”或功能受限。最佳做法是用完全相同 MLFB（-4CK02）及相同 ICS SW 版本号。换后需用原参数备份（PCMCIA 卡或打印列表）重新下载/核对，不要指望自动完全一致。
Q3：参数存在哪？ICS 板坏了参数会丢吗？
参数主要存于 ICS 板 EEPROM/Flash，部分机型可选外部参数记忆卡。ICS 板损坏通常伴随参数丢失或 CRC 错误——这就是为什么老 SIMOVERT 必须定期做参数备份（Menu → Parameter → Save to Memory Card / PC via DriveMonitor）。换新 ICS 板后从备份恢复即可。
Q4：停产了有新替代吗？
无 pin-to-pin 替代。两条路：①继续淘同型号测好件做备件（最经济）；②整驱动柜升级为 SINAMICS S120/G120 柜（需重新选型、柜体改造、电机参数辨识、重新调试）——老线保产选①，想现代化才考虑②。
