描述
产品详情

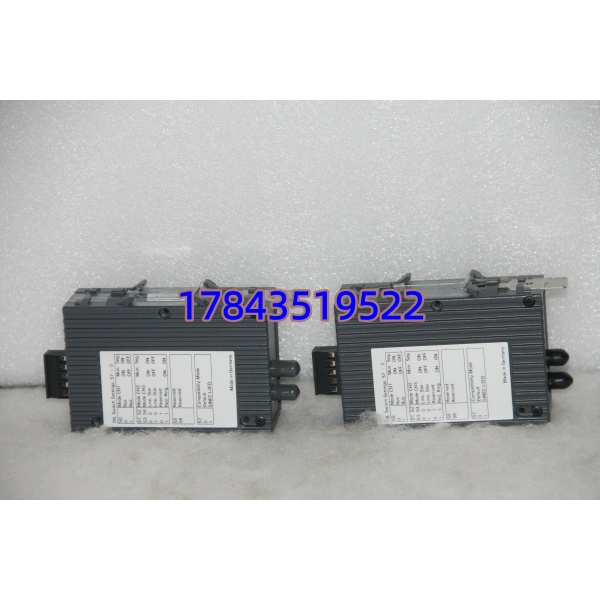

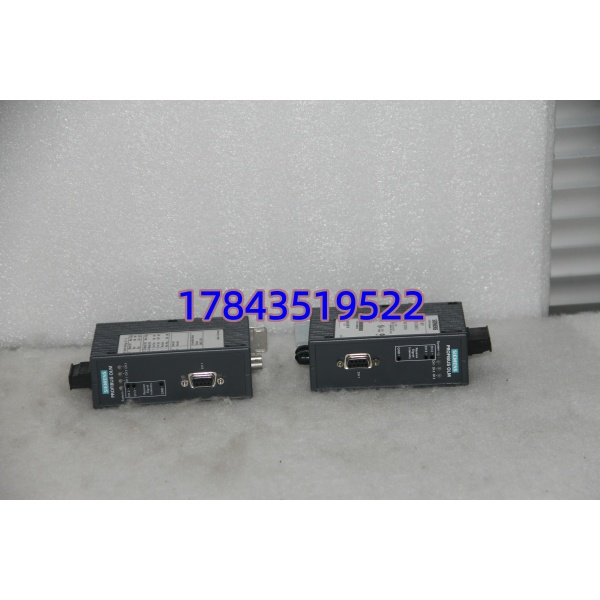

· 型号：6GK1502-2CB10
· 品牌：Siemens（西门子）
· 系列：SIMATIC NET OLM/G11 — PROFIBUS Optical Link Module
规格参数
- 产品类型：PROFIBUS 光纤链路模块（OLM/G11），光电转换中继
- 适用协议：PROFIBUS DP（9.6k～12Mbps 自适应）、PROFIBUS PA（45.45kbps）、FMS
- 电气接口：1 × RS485（9-pin Sub-D female，PROFIBUS 标准针序），内置终端电阻可外接
- 光纤接口：1 组玻璃光纤链路 = 2 × BFOC（ST型）插座，用于收/发（点对点或线型拓扑）
- 光纤类型：多模玻璃光纤 50/125µm 或 62.5/125µm，波长 ≈820nm（G11）/1300nm（部分批次）
- 最大光纤距离：多模 50/125µm 约 3000m，62.5/125µm 约 2600m（以实际衰减为准）
- 供电电压：DC 24V（范围 20.4～28.8V DC），典型功耗 <3W
- 信号触点：1 组继电器输出（干接点），用于远程报警——光纤链路断或模块故障触发
- 测量输出：BNC 测试口，可用示波器监测 PROFIBUS 信号质量
- 诊断指示：PWR（电源）、FO Rx/Tx（光纤接收/发送）、BUS（PROFIBUS 活动）、SF（故障）LED
- 安装方式：35mm DIN 导轨（EN 50022），尺寸约 39.5×110×73mm，重≈0.34kg
- 工作环境：0～+60℃（存储 -40～+70℃），5～95%RH 无凝露，IP20
- 认证：CE、cULus、GL/DNV 等船级社认证（依批次）
- 生命周期：Discontinued（原厂推荐替代 6GK1503-2CB00/6GK1503-3CB00 系列需核对拓扑）
产品介绍
6GK1502-2CB10 是 S7-300/400/ET200 等 PROFIBUS 网络上最常用的光电隔离桥。铜缆段插 DB9 口，对面站点同样配一台 OLM 接光纤——两段的地电位差、变频器干扰、雷击浪涌全被光纤切断，这是纯中继器做不到的。模块无拨码开关，速率自动跟随总线主站，上电接好光纤和 24V 就跑。
坦白讲，它在冶金、水电、污水处理的长距离跨厂房 PROFIBUS 里几乎是标配。原厂停产，市面上新机极少，采购基本靠全新库存或测好拆机。有一点要注意：这是多模玻璃光纤 BFOC 接口，别买成塑料光纤（POF）版 6GK1502-2CA10 或单模 LC 版新 OLM，光纤类型不匹配通不了。
应用场景与行业案例
痛点切入
跨两个厂房的 PROFIBUS DP 网络，铜缆超 500m 后频繁掉站（BF 红灯闪），雷雨天后直接全断——地电位差打坏接口芯片。换成一对 6GK1502-2CB10 + 多模玻璃光纤后，干扰和共地问题一次性解决，之后再没因通讯闪断停过线。
典型场景
- 水电/火电辅网 — 中控 S7-400 通过 OLM 连坝区/化水远程 ET200M，跨几百米且有大电流设备，光纤隔干扰
- 冶金轧线 — 主传动柜与操作台 PROFIBUS 穿越整流变压器区，铜缆必受感应，OLM+光纤是唯一可靠方案
- 污水处理厂 — 多个远程 I/O 站沿管线分布，点对点光纤串联或星型，超越 RS485 1200m 限制
- 既有 PROFIBUS 改造 — 不改 PLC/DP 从站任何参数，串入 OLM 即刻获得电气隔离，零软件改动
真实案例
去西南某水电站，技改后中控与拦河坝 EL.ET200M 通讯时通时断，原用普通 PROFIBUS 中继+屏蔽双绞线跨越 800m 穿过开关站。雷雨后干脆全断，量 RS485 口已打坏。换上一对 6GK1502-2CB10，熔接多模光缆（BFOC—FC 跳线），供 24V 上电——BUS LED 绿，DP 从站秒回。老师傅说早该用光纤，这玩意儿在电站环境下省多少事。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插光纤或模块吗？
光纤可带电插拔（注意防尘帽），但模块本身不建议带电插拔——24V 电源断后再拆装。带电拔 OLM 会导致该段 PROFIBUS 暂时掉站，可能触发从站故障。
Q2：已停产，替代型号是什么？能直接换吗？
西门子推荐 6GK1503-2CB00（OLM G12，多模 BFOC）或 6GK1503-3CB00（单模 LC），功能兼容但接口和光纤类型需重新确认（G12 仍 BFOC 多模；G22 变 LC 单模）。点对点替代时 6GK1503-2CB00 可直接替 6GK1502-2CB10，组态里选对应 OLM 型号即可。第三方 PROFIBUS 光端机也可考虑，注意 BFOC 接头匹配。
Q3：光纤接上后 FO Link LED 不亮是什么原因？
按顺序查：① 两根光纤 Tx↔Rx 交叉对接（A 端 Tx 接 B 端 Rx），别平行接；② BFOC 接头陶瓷端面清洁无污；③ 光纤折断（用红光笔测）；④ 两端 OLM 供电正常。多数情况是收发反接或端面脏。
