描述
产品详情

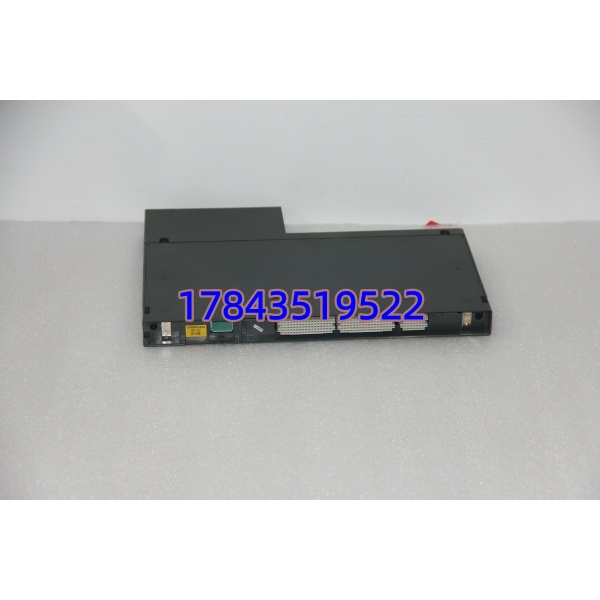

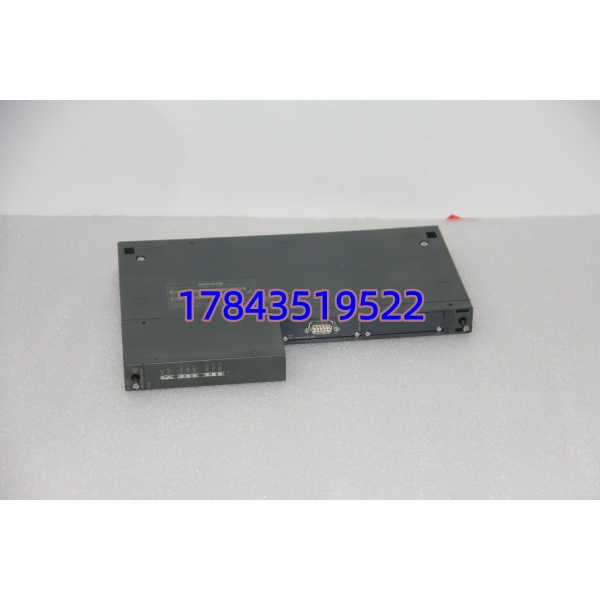

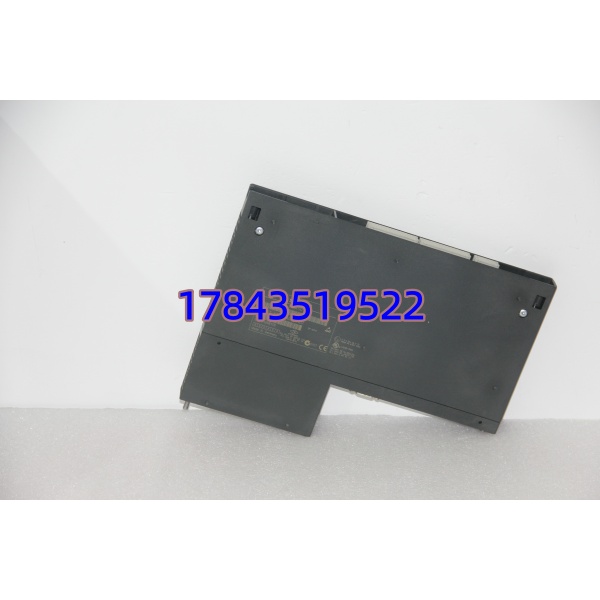

· 型号：6ES7441-2AA04-0AE0（常见固件版本 VER.1 / V2.x，你标的 VER.1 属 -04 系列早期固件）
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-400 — CP 441-2 点对点通信处理器
规格参数
- 订货号：6ES7441-2AA04-0AE0
- 产品类型：S7-400 通信处理器，CP 441-2（双通道点对点串行）
- 适用机架：S7-400 中央机架 CR 或扩展机架 ER（须保证 C 总线连通，不可放 UR2-H 右侧无 C 总线槽）
- 串行接口数量：2 个独立接口，各插一个 IF 963 接口子模块
- 配套接口模块（本型号用）：IF 963-1AA00 / IF 963-2AA00 / IF 963-3AA00（RS232C / RS422/485 / 20mA TTY），不可用 -05 版的 IF 963-xAA10
- 支持物理接口：RS-232C(V.24)、RS-422/RS-485(X.27)、20mA(TTY)，依所插 IF 963 决定
- 传输速率：最大 115.2 kbit/s（每接口独立），TTY 方式最大 19.2 kbit/s
- 内置协议驱动：ASCII、3964(R)、RK512、打印机驱动；可加载用户自定义驱动/Modbus Master/Slave（需 STEP 7 PtP 组态包）
- 背板总线电流消耗：typ. 600 mA @ 5V DC（不含 IF 模块），IF 模块另增 ≈300mA@5V
- 典型功耗：≈ 3.0 W（模块本体）+ IF 模块功耗
- 所需 CPU 存储空间：每接口 1～5 KB 参数 + 0～55 KB 消息文本 + 可装载驱动（存于 CPU 存储卡/MMC）
- 组态软件：STEP 7 V5.x + “CP PtP Parameterization” 包（含 CD 随新件发出，旧件需单独有）
- 诊断指示：RUN、SF（系统故障）、每个接口 TxD/RxD 收发 LED
- 安装尺寸：25 mm(宽) × 290 mm(高) × 210 mm(深)；重量 ≈ 720 g
- 工作温度：0 … +60℃；存储 -40 … +85℃
- 防护等级：IP20（柜内）
- 产品状态：PM410 已停产（EOL 2013），官方推荐替代 6ES7441-2AA05-0AE0（需同步更换 IF 963-xAA10 接口模块，不混用）
产品介绍
CP 441-2 是 S7-400 里专门干”串口透传”的通信处理器——PLC 主 CPU 不掺和逐字节收发，所有串口帧处理在 CP 上完成，通过 FB/SFB 交换数据块。两个独立接口各插一块 IF 963 子卡，可混搭 RS232 接条码枪、RS485 接变频器/仪表、TTY 接老 S5，跑 Modbus RTU 主从或裸 ASCII。你这台 VER.1 是 -04 系列早期固件，功能等同于后期 V2.x，-04 与 -05 的主要区别是配套 IF 963 接口模块版本不同（-04 用 AA00 系列，-05 用 AA10 系列），物理不兼容。
有一点要注意：它不是 PROFIBUS DP 主/从模块（那是 CP 443-5），也不是以太网模块。我现场遇到过新人把它当 DP 耦合器买，结果背板插上 STEP 7 组态找不到 DP 口——白等一周货。老冶金/造纸 S7-400 柜大量用它连第三方称重、条码、色谱仪，新项目建议直接上 CP 441-2 -05 版或考虑 CM 1241/CB 1241（S7-1200）或 IE/PB Link 做网关，但老 MRO 只能找 -04。
应用场景与行业案例
痛点切入
造纸厂 DCS 用 S7-400 通过 CP 441-2 读六台梅特勒-托利多称重仪 Modbus RTU——突然一天某通道全 FF，查是 IF 963-RS485 模块雷击打坏。原设计用的就是 6ES7441-2AA04-0AE0 + IF 963-2AA00，新 -05 版 CP + AA10 接口模块宽度一样但 IF 模块机械不互换，临时换同型号 -04 + AA00 救急，等货期间改另一空闲口临时并接应急。
典型场景
- 冶金/化工 S7-400 — 通过 RS485 Modbus RTU 读取现场质谱/色谱/流量积算仪，双口分别挂不同波特率设备。
- 造纸/烟草 — 条码阅读器(RS232)扫码绑定工单，同时 RS485 读定量水份仪，减轻 CPU 循环负担。
- 老产线第三方 PLC 互联 — S7-400 ↔ S5 / 三菱/欧姆龙 通过 RK512 或 ASCII 自由口做非以太网数据交换。
- 实验室/试验台 — 接行式打印机直接打报表（内置打印机驱动支持 HP/IBM Proprinter 格式）。
真实案例
前年去西南某水泥厂，原料磨 S7-400 站 CP 441-2 通道 2 收不到定量给料机 Modbus 回应。翻出备用 6ES7441-2AA04-0AE0（库存二手测试过）换上，原 IF 963-2AA00 RS485 模块沿用——插回机架、下载原组态（无需改 HW），RUN 灯亮，通讯恢复。老师傅嘟囔”这破卡一片顶半吨水泥，早该多囤”。顺带提醒：换件前拍照记 IF 模块插槽位置，两块 IF 模块外观一样但功能分配看槽位，插反组态里通道对不上。
常见问题解答 (FAQ)
Q1：-04 版（6ES7441-2AA04-0AE0）和 -05 版（6ES7441-2AA05-0AE0）能混用 IF 接口模块吗？
不能混用。 -04 必须用 IF 963-xAA00 系列（如 6ES7963-1AA00 / 2AA00 / 3AA00）；-05 必须用 IF 963-xAA10 系列。物理卡扣和针脚定义不同，硬插会损坏。升级到 -05 需同步换全部 IF 模块。
Q2：可以直接当 PROFIBUS DP 或 MPI 扩展口用吗？
不行。CP 441-2 是纯点对点串口(PtP)模块，不处理 PROFIBUS DP/MPI 协议。要扩 DP 口用 CP 443-5 Extended（6GK7443-5DX…），要 MPI 扩展通常靠 CPU 自带口或 Y-coupler——买前确认需求。
Q3：VER.1 固件支持 Modbus RTU Master/Slave 吗？需要额外授权吗？
-04 系列固件支持加载 Modbus 驱动，但需 STEP 7 “CP PtP 组态包(CP 441 用于点对点通信)” 内含 Modbus Master/Slave 驱动，早期版本可能单独收费/需 dongle（老驱动包），新 PtP 包通常已含。组态时在 CP 属性选”可装载驱动→Modbus Master/Slave”。VER.1 与后期 V2.x 功能差异主要在诊断增强，Modbus 基本都支持。
Q4：占用 S7-400 机架槽位吗？对 CPU 有什么要求？
占 1 个机架槽位（宽度 1 模块=25mm），须插在有 C 总线（C-bus）的槽——中央机架 CR 任意槽通常都可，扩展机架 UR 上需保证 C 总线延伸（IM 460/461 配对支持）。CPU 无特殊要求（412 及以上均可），但需在 STEP 7 HW Config 正确组态 CP 及分配 I/Q/PI 地址区。
Q5：二手/翻新件怎么快速验货？
①外观无烧灼痕，IF 插槽簧片无塌陷；②插 S7-400 机架+配 IF 963 模块+供 5V，CP RUN 绿灯亮（SF 不亮）；③ STEP 7 在线进入 CP 诊断→”Interface Parameters”可读到模块信息；④短接 RS232 TX-RX（环回测试）发 ASCII 字符串自收验证。到货建议带 IF 模块一起测试再入库。
