产品详情

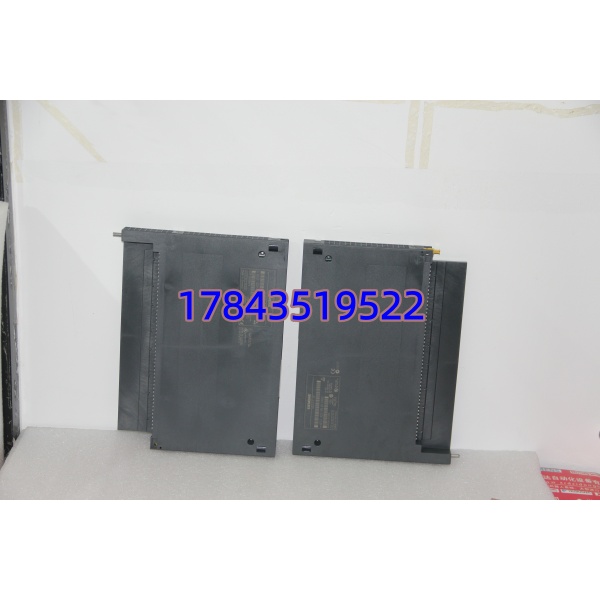

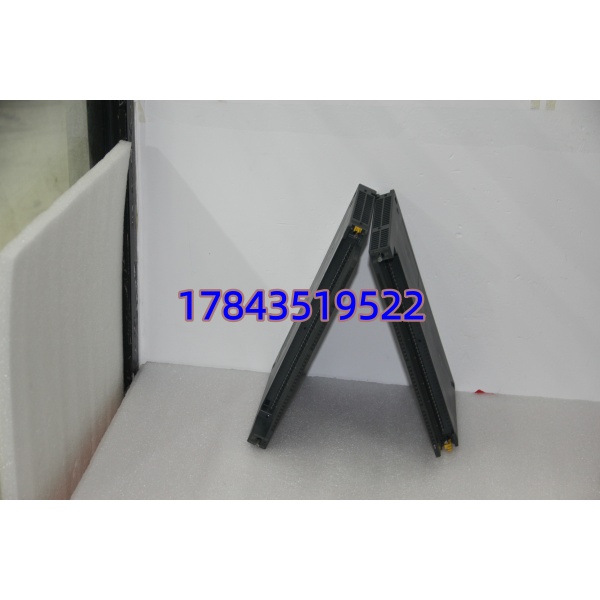

· 型号：6ES7422-7BL00-0AB0
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-400 — SM 422 Digital Output Module
规格参数
- 产品类型：S7-400 数字量输出模块 SM 422
- 输出通道数：32 点，源型（PNP 输出，开关负载侧负极）
- 额定负载电压：DC 24V，允许范围 20.4–28.8V DC（L+ 外部供电）
- 输出电压（信号”1″）：最小 L+ −0.8V
- 额定输出电流：0.5A/点；每组（8点）总电流 ≤4A（≤40℃）/ ≤2A（≤60℃）
- 开关特性：输出延迟 ≈0.15ms；电阻负载最大开关频率 100Hz；感性负载（DC13）最大 2Hz
- 短路保护：电子脉冲式，典型响应阈值 0.75–1.5A，自动关断后重试
- 诊断功能：可组态——负载电压丢失、短路/过载、断线（需满足最小负载电流）、模块故障；INTF/EXTF LED 红色报警
- 状态显示：32 个绿色 LED 对应各通道 ON 状态；红色 INTF（内部故障）/EXTF（外部故障）
- 电位隔离：通道组与背板总线隔离（500V DC 测试）；组内 8 通道共地，组间隔离
- 背板总线电流消耗：最大 200mA @ 5V DC；负载电压取自外部 L+
- 功耗：典型 8W
- 前连接器：须配 46 针前连接器（如 6ES7392-1AM00-0AA0 螺旋型或 6ES7392-1BM01-0AA0 快连型），带自动编码防止插错
- 电缆长度：屏蔽最长 1000m，非屏蔽最长 600m
- 安装尺寸：25mm(宽)×290mm×210mm，约 600g
- 工作环境：0～60℃（存储 −25～+70℃），5～95%RH 无凝露
- 生命周期：PM400 产品淘汰公告期/有限服务，市面以全新库存和测好拆机流通
产品介绍
SM 422 这块 32 点 DO 卡是 S7-400 柜里密度最高的直流输出模块，单槽搞定整面电磁阀、指示灯、中间继电器线圈。跟 SM321 输入不同，它要求外部 24V DC 负载电源 L+ 单独供——背板只取 5V 逻辑电。每 8 点一组共四组，组间电气隔离，一组掉电不影响其他组。
VER.5 是晚期硬件版本，固件/诊断寄存器略有优化，但 STEP 7 硬件组态里选 6ES7422-7BL00-0AB0 任意版本均可，老版本模块也能在新组态里跑。S7-400H 冗余机架也支持，换模块时 CPU 自动从组态下载参数，不用重下硬件配置——这是 S7-400 比 S7-300 省心的地方。
应用场景与行业案例
痛点切入
电厂化水车间 S7-400H 系统，SM422 某组输出全无——查是外部 24V 熔丝烧，恢复后 EXTF 灯仍亮因为模块检测到那组曾欠压锁存诊断。清除诊断或重新插入模块即消警。若整个模块死掉（INTF 常红、所有通道无输出），大系统里直接影响几十个气动阀，没冷备就得紧急停线等货。
典型场景
- 石化/电厂辅机控制 — S7-400H 双机架上挂多块 SM422 驱动电动阀、电磁阀箱、状态指示灯
- 水泥/冶金过程控制 — 集中控制柜驱动直流 24V 中继线圈、声光报警、现场按钮箱反馈模拟指示
- 汽车焊装线 — 与 SM421 输入配合，控制夹具夹紧/松开 solenoid、安全门锁指示灯
- 制药配液系统 — 驱动隔膜阀、蠕动泵启停信号（注意：大感性负载加续流二极管或隔离继电器）
真实案例
前几年去南方某自备电厂，化水程控柜一块 SM422 VER.3 老化后随机丢输出——阀门不动作导致阳床失效串碱。原维护工以为是接线松动，反复紧固无果。换上一块测好的 VER.5（6ES7422-7BL00-0AB0），插上前连接器自动识别，CPU 自动下发参数，RUN 灯绿——5 分钟恢复。老师傅说 S7-400 模块贵但耐用，唯一问题是停产后备件要提前囤，尤其这种高密度 DO。
常见问题解答 (FAQ)
Q1：支持热插拔吗？S7-400H 机架能带电拔插吗？
标准 S7-400 单机架不支持热插拔。S7-400H 冗余配置 + 有源背板（UR2-H）+ 正确组态下允许热插拔 SM422——拔前确认 CPU 在 RUN 且另一机架为主，插好后 EXTF 可能短暂亮然后自动熄灭。非 H 或有源背板严禁热插拔，会打坏背板。
Q2：VER.5 能替代老版本（VER.1/2/3）吗？组态要改吗？
可以向下兼容替换。STEP 7 硬件组态里选 6ES7422-7BL00-0AB0（不限定版本号），老版本和新版本模块都能用。换 VER.5 后无需修改硬件组态，CPU 上电自动识别。
Q3：输出点烧了是模块问题还是外部原因？怎么防？
大多是外部感性负载（电磁阀、继电器线圈）反电动势击穿。24V DC 电磁阀必须在线圈两端并续流二极管（二极管阴极接正），消除 −L·di/dt 尖峰。未加续流的吸收电路会逐渐累积损伤输出 MOSFET。
Q4：前连接器用哪种？丢了能随便找根端子排代替吗？
必须配 S7-400 专用 46 针前连接器（6ES7392-1AM00-0AA0 螺旋型或 6ES7392-1BM01-0AA0 快连型）。它有自动编码凸块匹配模块型号，插错类型（如 SM331 的前连接器）物理上插不进或报警。现场改线只拆线不拆连接器，换新模块直接插回。
