描述
产品详情

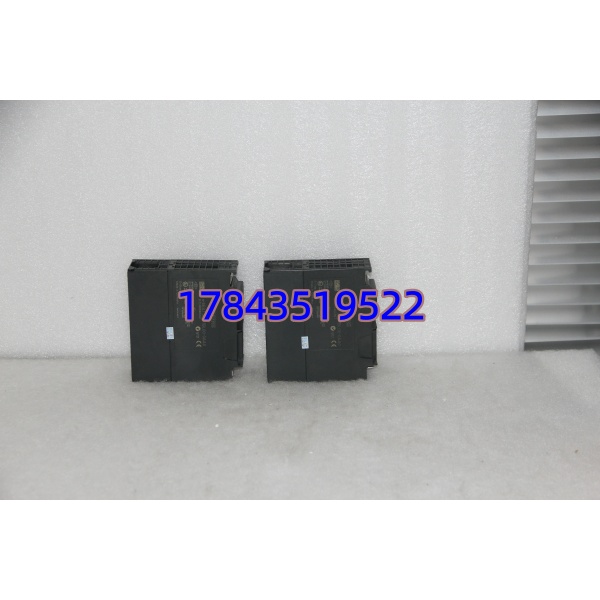

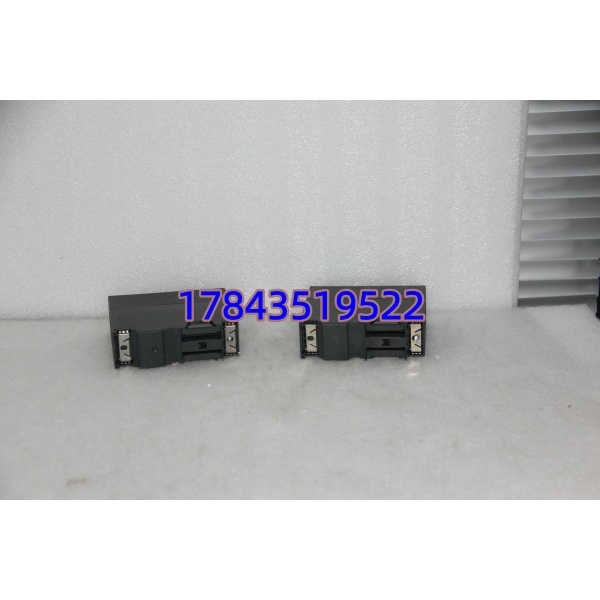

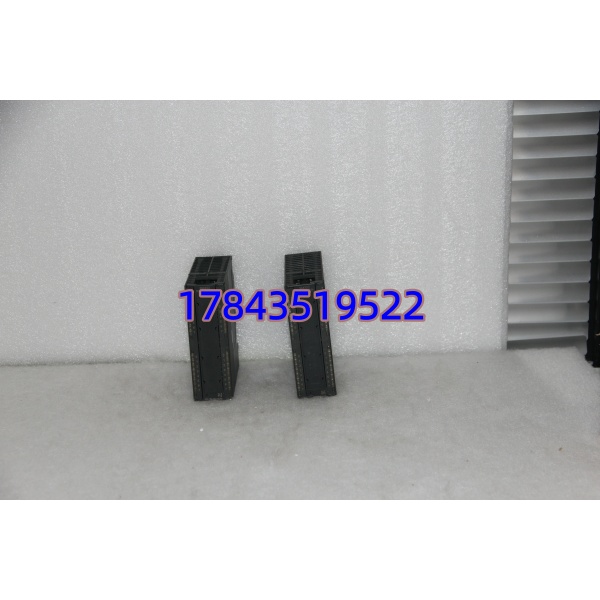

· 型号：6ES7322-1BL00-0AA0
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-300 — SM 322 数字量输出模块（DO 32×DC24V/0.5A，源型晶体管）
规格参数
- 订货号：6ES7322-1BL00-0AA0
- 模块类型：SM 322 数字量输出，32 通道
- 输出类型：晶体管源型输出（PNP/Sourcing），正逻辑，负载接在输出端与 0V(M) 之间
- 输出点数：32 DO（分为 4 组，每组 8 通道，组间光电隔离）
- 额定负载电压：24 V DC（允许范围 20.4～28.8 V DC）
- 单通道额定电流：0.5 A（@0～40℃，短时最大 0.6 A）
- 分组总电流：最大 4 A/组（8 点合计），水平安装 ≤40℃
- 模块总输出电流：最大 16 A（所有通道合计）
- 背板总线电流消耗：典型 110 mA（5 V DC）
- 负载电源电流消耗（空载）：最大 160 mA
- 典型功耗：约 6.6 W（不含负载）
- 开关频率：阻性负载最大 100 Hz；感性负载 0.5 Hz；灯负载 10 Hz
- 响应时间：”0→1″ ≤100 μs，”1→0″ ≤500 μs
- 隔离：输出组与背板总线光电隔离（测试电压 500 V DC），8 通道一组相互隔离
- 短路保护：电子式，阈值约 1 A，可组态自动恢复
- 连接：40 针前连接器（螺钉式 6ES7392-1AM00-0AA0 或弹簧式 6ES7392-1BM01-0AA0，需另购）
- 尺寸（宽×高×深）：40 × 125 × 120 mm，约 260 g
- 工作环境：0～+60℃，5～95% RH 无凝露，IP20
- 认证：CE、cULus、需核对原厂手册 ATEX 选项
产品介绍
6ES7322-1BL00-0AA0 是 S7-300 机架用的高密度 32 点 24V DC 晶体管输出模块，一个槽位顶四个 8 点模块，适合电磁阀密集的产线。每 8 点一组共地但组间隔离，带电子短路保护。它是 S7-300 经典款，随 S7-300 平台整体进入生命周期末期（PM410 取消供货），新设计请走 S7-1500 + ET 200SP/MP，老线 MRO 只能找 NOS 或测试好二手件。
有一点要注意：这是晶体管源型（PNP）输出，不是继电器模块，不能带 220V AC 负载——接错瞬间烧通道。感性负载（电磁阀、接触器线圈）必须并续流二极管，否则反向电动势会悄悄缩短模块寿命甚至炸内部 MOSFET。前连接器需单独买，推荐弹簧式（1BM01）防震脱落。
应用场景与行业案例
我在现场最常见故障是：包装机 32 点电磁阀全带 24V DC 线圈无续流二极管，运行两年后某组 8 点同时导通超 4A 或反向电动势积累击穿——模块报 SF 灯亮但个别通道死掉，PLC 诊断缓冲区只说”Output module fault”，查半天是这板子。换件 5 分钟，但停机代价大。
典型适用场景：
- 汽车焊装/总装——密集控制气动电磁阀岛，32 点高密度省机架槽位
- 物流分拣线——滚筒启停继电器、挡板气缸、指示灯集中驱动
- 食品/制药包装机——多工位吹气/夹爪/喷码触发，高速开关响应好
- 老 S7-300 系统 MRO——直接插拔替换故障 SM322，前连接器编码一致则接线不动
真实案例：
华南某饮料灌装线，夜班突然 12 个灌装阀不受控（对应 Q8.0～Q11.7），SF 灯红但 CPU 运行正常。STEP 7 在线诊断 Slot 4 SM322 报”Short-circuit/Overload Group 2″。断电拆前连接器（编码销防插错），拔出旧模块——目视无明显烧痕但第 2 组通道短路保护已锁死。库房有块测试好二手 6ES7322-1BL00-0AA0，插入新模块、扣回原 40 针前连接器（线号核对无误）、上电——模块 READY 绿，SF 灭，在线监控 Q 点正常翻转。15 分钟恢复。老师傅后来给所有电磁阀线圈并了 1N4007 续流二极管。
常见问题解答 (FAQ)
Q1：SM 322 数字量输出模块支持热插拔吗？
S7-300 标准机架不支持真正的热插拔。虽然前连接器可编码锁定方便拆换，但拔插模块时建议 CPU 切 STOP 或整机架 24V 掉电。带电拔插可能损坏背板总线驱动芯片或导致 CPU 进入 STOP——我在现场见过拔 SM322 把相邻 SM331 模拟量模块一起搞掉的情况。
Q2：停产了有没有官方替代型号？
西门子已将 S7-300 SM322 部分型号列入 PM410 取消供货。功能最接近的直接替代是 6ES7322-1BL10-0AA0（DO 32×24V DC 0.5A 源型，同规格新版本，需核对固件兼容性）。若老机架受限只能找同号 NOS。全新设计迁移 S7-1500 + 6ES7522-1BL01-0AB0 或 ET 200SP DO 模块。
Q3：这个模块能带 220V AC 负载或继电器线圈吗？
不能。这是 24V DC 晶体管输出，接 220V AC 会直接击穿输出 MOSFET。如需驱动 AC 负载或大功率继电器线圈，选 SM322 继电器输出型（如 6ES7322-1HF01-0AA0 / 1HH01-0AA0，16 点继电器）。
Q4：换新模块需要重新下载硬件组态或程序吗？
不需要。S7-300 I/O 模块无固化用户程序，硬件组态已在 CPU 中。新模块插入同槽位、同版本（或兼容版本）MLFB，上电后 CPU 自动识别。建议在线看模块信息确认 Firmware/版本匹配，偶遇旧项目组态检测模块 ID 不符报 SF——这时才需重下载 HW Config（不改程序）。
