产品详情

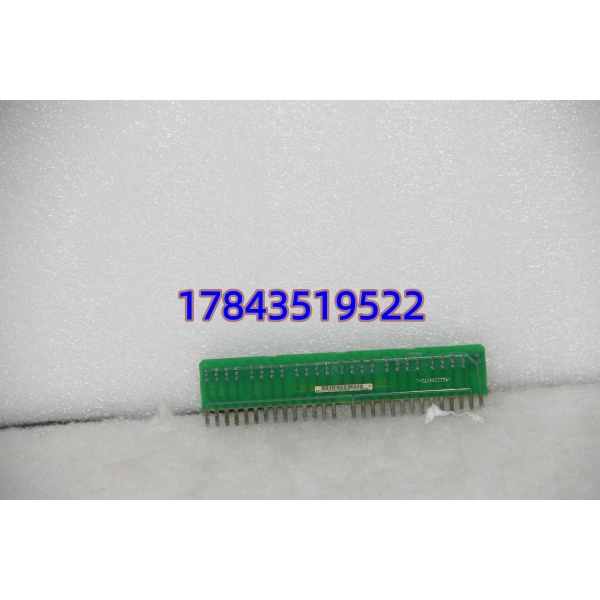

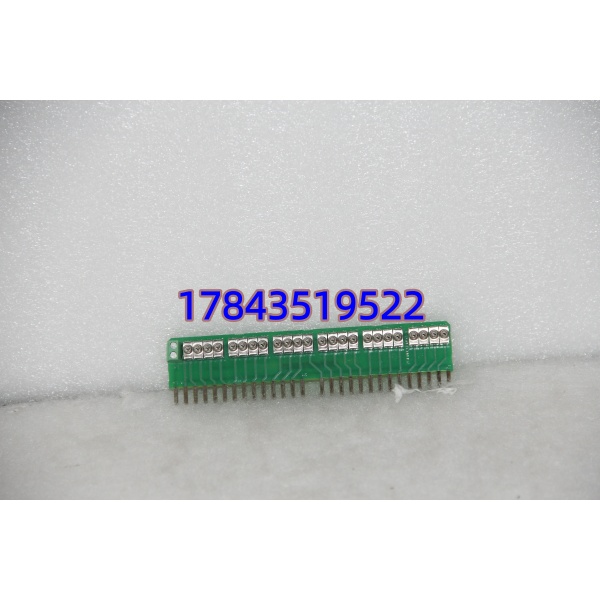

· 型号：6ES7274-1XF30-0XA0
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-200 附件 — Program Simulator Plug-in Module
规格参数
- 订货号：6ES7274-1XF30-0XA0
- 产品名称：SIMATIC S7-200 Program Simulator（程序仿真模块）
- 适用系统：S7-200 系列 CPU — CPU 221、CPU 222、CPU 224、CPU 224XP、CPU 226（插于 CPU 本体右侧扩展槽）
- 模块类型：无源仿真插卡（靠 CPU 总线取微弱电流供 LED，无外部电源）
- 仿真能力：模拟数字量输入信号（通过面板 DIP 开关置位 DI 状态），观察数字量输出 LED 响应
- 等效 I/O 点数（仿真）：通常模拟 8 DI + 可观察 8 DO（依 CPU 配置，相当于一块 EM 221 DI 8×24V DC 的输入仿真 + DO 监视）
- 开关/指示：多位 DIP 拨码开关（模拟 DI “0/1″）+ LED 指示灯反映对应 DO 或仿真输入状态
- 总线接口：S7-200 专有扩展总线插头（与 EM 模块相同机械/电气定义，仅做仿真用途）
- 安装方式：直接插入 S7-200 CPU 右侧扩展槽（占用 1 个扩展模块地址位置）
- 尺寸（约）：同 EM 221 模块宽度 ≈ 40mm × 80mm(H) × 62mm(D)
- 重量：约 0.1 kg
- 工作环境温度：0 … +55℃；存储 -40 … +70℃
- 防护等级：IP20（柜内）
- 认证：CE，符合 IEC 61131-2
- 产品状态：S7-200 全线 EOL，该仿真器已停产，仅存量备件/二手流通
产品介绍
6ES7274-1XF30-0XA0 是 S7-200 专用的程序仿真插卡，插在 CPU 右侧扩展槽占用一个扩展地址，面板上 DIP 开关可手动置位”模拟输入”信号，让你在没有现场传感器和执行器的情况下跑通 PLC 逻辑并观察 DO LED 响应。它本身不生成真实电压到端子——纯粹让 CPU 认为接了一块 DI 模块并在内部给对应 I 区写 0/1。
说实话这东西工业现场用得少，主要是职校实训、设备调试初期验证逻辑、老机型售后远程指导时用。我遇到过新工程师拿它当真 DI 模块想往外引 24V——不行，它没有现场端子也没有隔离电源，纯仿真。S7-200 新项目早该迁移 S7-1200，但这代老包装机、小型专机还在跑，培训中心偶尔还要这玩意儿做演示。
应用场景与行业案例
痛点切入
现场设备拆走返厂维修，留在办公室的 S7-200 CPU 想跑一遍梯形图验证逻辑——没 I/O 模块没法强制 DI（老 S7-200 某些固件版本强制需物理 I/O 存在才正常扫瞄），这时候插个仿真器就能模拟 DI 让程序完整循环，不用扛整机架 I/O 过来。
典型场景
- 职校/技校实训室 — S7-200 教学实验台标配，学生拨 DIP 开关模拟按钮/限位，观察 DO LED，理解扫描与寻址。
- OEM 厂电气调试台 — 开发阶段无现场设备时，插仿真器快速验证顺序控制、互锁、定时器逻辑。
- 老设备售后支持 — 远程指导客户用仿真器确认 CPU 程序分支是否正常走，排除现场接线干扰。
- 博物馆/展陈老产线 — 保留 S7-200 做动态演示，仿真器代替拆除的现场 I/O。
真实案例
前年帮一家做老式颗粒包装机的 OEM 翻程序——原机 S7-200 CPU 224XP，现场 I/O 全拆去新线了。桌面只有 CPU+电源，程序一下载 RUN 但逻辑不走（原程序用首次扫描 SM0.1 初始化然后等 DI 触发）。翻库房找出一片 6ES7274-1XF30-0XA0 插上，拨对应 DIP 模拟启动按钮，程序各步跳转正常，半小时改完定时器参数重新灌回现场。工程师说”这破卡片比新屏值钱”——停产小附件就是这样，用时找不到才知珍贵。
常见问题解答 (FAQ)
Q1：仿真器能代替真正的 EM 221/EM 222 数字量模块用吗？
不能。它没有现场接线端子，不产生隔离 24V 到输入回路，也不驱动外部负载。仅让 CPU 识别到一个”虚拟 DI 模块”并通过 DIP 开关改写 I 区状态，用于逻辑验证。正式投运必须换真实 I/O 模块。
Q2：插上后 STEP 7-Micro/WIN 能看到模块吗？需要组态吗？
Micro/WIN 里系统块会自动识别扩展模块数量——仿真器占 1 个扩展位置，通常等效 DI 8×24V DC（EM 221 类型），I 地址按系统块分配（如 I0.0~I0.7 或依偏移）。无需特殊驱动，读/写对应 I 位即可。
Q3：适配哪些 S7-200 CPU？CN 版本能用吗？
适配所有标准/进口 S7-200：CPU 221/222/224/224XP/226。老款国产 CN 版本（CPU 22x CN）机械与扩展总线相同，物理上也能插——但 Siemens 原厂不正式声明 CN 兼容，现场实测大多 OK，建议先试用。
