产品详情

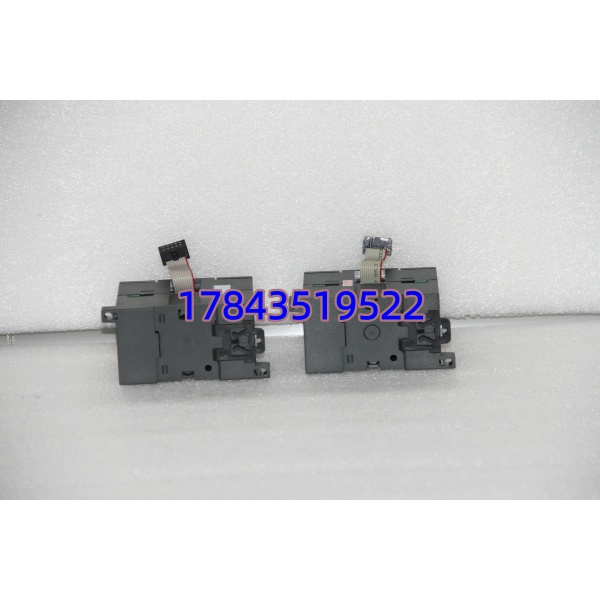

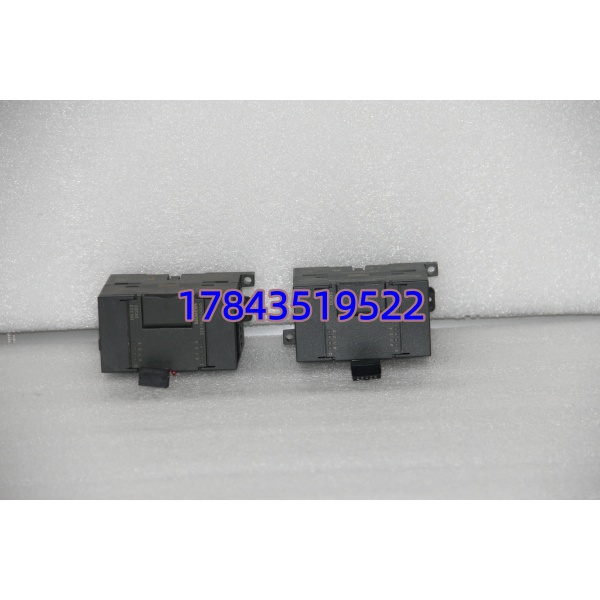

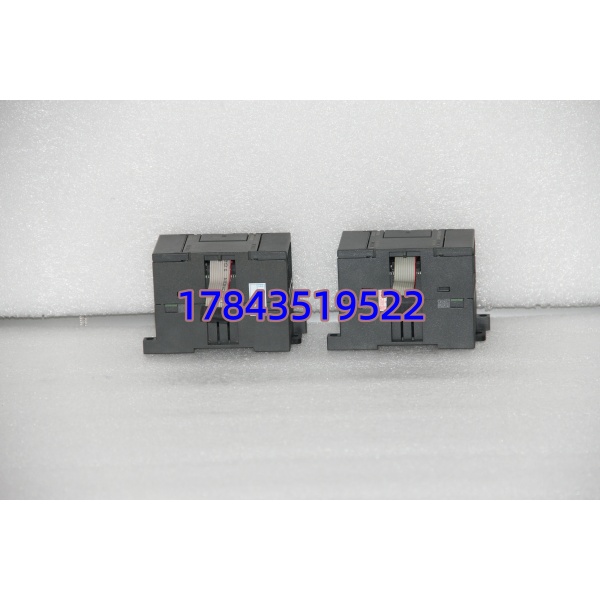

· 型号：6ES7223-1BF22-0XA0
· 品牌：Siemens（西门子）
· 系列：SIMATIC S7-200 / S7-200 CN — EM 223 数字量混合扩展模块
规格参数
- 订货号（MLFB）：6ES7223-1BF22-0XA0（CN 版本，与 6ES7223-1BF22-0XA8 欧洲版电气兼容）
- 产品类型：S7-200 系列 EM 223 数字量输入/输出混合扩展模块
- 数字量输入：8 点（DI），24 V DC，Sink/Source 可接（分 2 组 ×4 点，每组共用公共端 M）
- 输入阈值：”1″ 信号 ≥15 V DC，”0″ 信号 ≤5 V DC，典型输入电流 4 mA @24V
- 输入延迟：可设（0.2ms / 0.4ms / 1.6ms / 6.4ms 滤波，默认 6.4ms），通过系统块组态
- 数字量输出：8 点（DO），24 V DC 晶体管输出，Sinking（NPN 汇点），每点 0.5 A（阻性）
- DO 总模块电流：最大 4 A（所有输出点合计，需核对降容）
- 输出保护：无短路/过载保护，建议外加熔断器或继电器隔离感性负载
- 隔离：输入/输出间光电隔离，I/O 与 CPU 背板总线隔离（500V AC 测试）
- 连接端子：自带可拆卸螺丝端子排（20pin 等效，含 DI 公共端 + DO 公共端 + 24V 传感电源取电）
- 兼容 CPU：S7-200 CPU 221/222/224/224XP/226（固件支持 EM 223），需用 STEP 7-Micro/WIN 组态
- 工作温度：0℃ ～ +55℃（水平安装），存贮 -40℃ ～ +70℃
- 认证：CE，cULus，符合 IEC 61131-2
- 生命周期：已停产（PM410），仅备件市场流通；CN版(0XA0)与出口版(0XA8)电气互换但需注意 Micro/WIN 区域设置
产品介绍
6ES7223-1BF22-0XA0 是 S7-200/CN 平台的 EM 223 混合扩展模块，在一块卡上集成了 8 点 24V DC 数字量输入和 8 点 24V DC 晶体管输出。输入侧支持 Sink/Source 接线（现场 PNP/NPN 传感器都能接，注意公共端 M 接 0V 或 +24V 对应），输出是 NPN 汇点（负载正端取 24V+，负端回模块输出点，公共端 1M/2M 接 24V DC 负极）。
坦白讲 S7-200 整个系列早已停产，新项目都用 S7-1200（1214C+SM1223），但国内大量包装机、注塑辅机、小型水处理还在跑老 S7-200。这模块常见故障是晶体管输出被感性负载（电磁阀/接触器直驱）打坏——换件原位插回去，Micro/WIN 里 I/O 地址自动分配（需槽位一致），通常不需要改程序，最多刷新硬件配置。有一点要注意：CN版(0XA0)和出口版(0XA8)电气兼容，但早期 Micro/WIN 如报 PLC 类型不匹配，检查软件区域设置即可。
应用场景与行业案例
痛点切入：
我在现场遇过小型灌装线，EM 223 带 8 只 24V 电磁阀直驱，其中一路长期没并续流二极管，晶体管击穿短路连带烧了 DO 公共端铜箔。CPU 226 报 SF 但 DI 部分仍正常，换块同型号 EM 223、补全续流二极管、插回原位（槽位 2）→ RUN → 地址映射自动生效，五分钟恢复产线。
典型场景：
- 包装机械 — S7-200 CPU224XP + EM223 扩展，检测光电开光(DI)+驱动贴标头/气缸电磁阀(DO)
- 小型水处理 — 液位开关输入 + 加药泵/排污阀控制，紧凑混合模块省机架空间
- 注塑辅机/干燥机 — 温控器 ALARM 接入 DI，DO 驱动运行/故障指示灯及蜂鸣器
- 老产线 MRO — 原位替换烧毁 EM223，不改梯形图、不重编地址（仅需确认槽位一致）
真实案例：
华东某食品厂利乐灌装线控箱内置 S7-200 CPU226 + 2×EM223(1BF22)。早班 DI 灯全灭、DO 无输出，查是第二块 EM223 输入光耦受附近变频器干扰累积损坏。库房有测试拆机件，断电拔旧→插新→拧紧端子排（注意 DI 公共 M 须重新接 24V 0V，DO 公共 1M/2M 接 0V）→上电 RUN → I0.x/I1.x 地址按槽位自动偏移（原组态 Slot2 = I2.0~I2.7 / Q2.0~Q2.7）→不需重下载程序。全程 20 分钟，产线赶在批次切换前恢复。老师傅说：早该多留一块，比临时找 S7-1200 改造省三天。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能带电拔插更换？
不支持。S7-200 扩展模块非热插拔设计，带电拔插可能损坏背板总线或导致 CPU 进入 SF 报警。正确操作：CPU 切 STOP 或整机断电→更换→上电 RUN，一般不需重下载程序（槽位须一致）。
Q2：输出点是 PNP 还是 NPN？能直接带 PNP 负载吗？
是 NPN Sinking（汇点）输出，公共端(1M/2M)接 24V DC 负极（0V），负载正端接 24V+，负载负端接输出点。不能直接当 PNP Source 输出用——若现场必须 Source 型，需通过 24V DC 中间继电器转换。
Q3：输入支持 PNP 传感器吗？和 NPN 怎么接线？
支持。DI 为 Sink/Source 通用，公共端 M 接 0V 时可接 PNP 传感器（传感器 OUT→DI 点，M←0V）；M 接 +24V 时可接 NPN 传感器（传感器 OUT→DI 点，M←+24V）。注意同一组 4 点公共端共用，不能混接 PNP/NPN 在同一组内。
Q4：能直驱 24V 电磁阀或接触器线圈吗？
不推荐直驱接触器。0.5A/点 是阻性额定，电磁阀尚可（建议并续流二极管 1N4007 或肖特基），但 AC 接触器直流线圈感性大，频繁动作易损晶体管。规范做法：DO 点→24V DC 中间继电器→继电器触点带接触器/大负载。
