产品详情

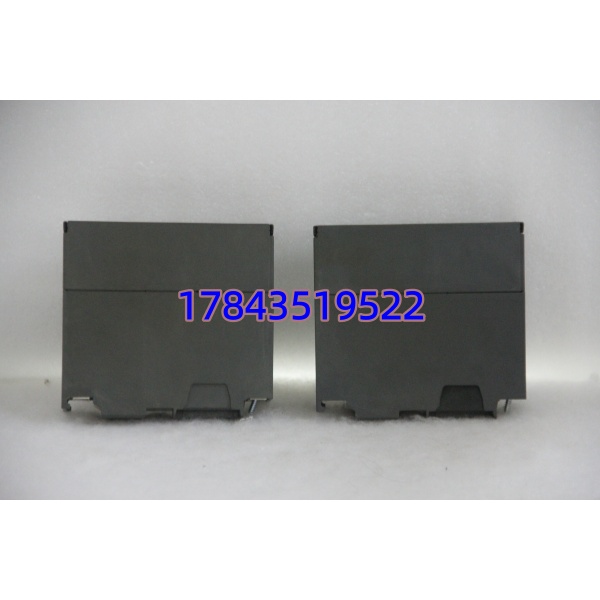

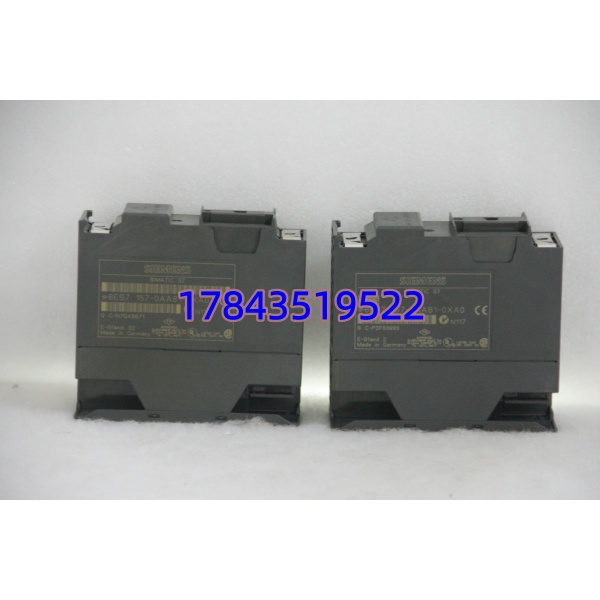

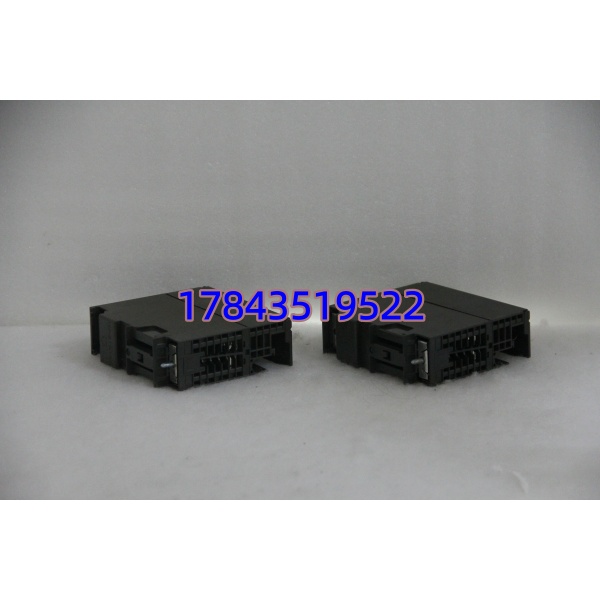

· 型号：6ES7157-0AC82-0XA0
· 品牌：Siemens（西门子）
· 系列：SIMATIC DP/PA Link — IM 157 接口模块（配合DP/PA Coupler组成完整DP/PA Link）
规格参数
- 产品类型：IM 157 接口模块，DP/PA Link主控单元（非独立使用，需配DP/PA Coupler如6ES7157-0AC82-0XA0或0AD82-0XA0）
- DP侧接口：1× PROFIBUS DP RS485（9针D-Sub），DP-V1从站，最高12 Mbit/s，地址设拨码或Step7 HW组态（0–126）
- PA侧连接：通过S7-300机架背板总线连接DP/PA Coupler模块（最多5个Coupler/IM 157）
- PA波特率：固定 31.25 kbit/s（PROFIBUS PA标准）
- 最大PA从站数：单DP/PA Link理论最多31～64台PA仪表（取决于Coupler型号及组态字节244B限制，实际按电流预算核算）
- 供电：通过S7-300机架背板取24V DC（或外接24V DC端子，依安装方式），典型功耗需核对/以原厂手册为准
- 诊断：SF（系统故障红）、BF（总线故障红）、RUN（绿）LED指示；支持DP诊断报文上报主站
- 隔离：DP侧与PA侧电气隔离（基本绝缘），PA Coupler本安型0AD82具Ex ia IIC隔离
- 安装：标准S7-300导轨安装，占用1个槽位，左侧通常需电源模块（PS307）或配无电源槽需外接
- 组态软件：STEP 7 V5.x（HW Config加载GSD/GSE）或TIA Portal（通过GSDML），PCS 7原生支持
- 工作温度：0～+60℃（标准）/ 扩展温度版-25～+70℃（依后缀，需核对），存储-40～+85℃
- 认证：CE / UL / cULus / GL（船级社部分批次），本安版具ATEX/IECEx（需配合Ex ia Coupler）
- 尺寸/重量：S7-300标准模块宽40mm，约0.3kg
产品介绍
6ES7157-0AC82-0XA0是西门子DP/PA Link里的IM 157接口模块——简单说就是把你S7-300/400的PROFIBUS DP网络”伸”进危险区的PROFIBUS PA仪表网段。它自己不干PA物理层的事，必须插在S7-300机架里搭配DP/PA Coupler（如0AC82非本安1A供电或0AD82本安110mA Ex ia版）才构成完整Link。DP侧做DP-V1从站走12M，PA侧透传31.25k，协议映射由模块内部完成，上位用Step7或PCS 7组态，和ET200M一样分配PA从站地址。
该系列大部分IM 157（-0AA82-0XA0 / -0AC82-0XA0 / -0AD82-0XA0）均已进入生命周期末期或停产，新项目建议Y-Link（IM153-2 + DP/PA Coupler）或FDC 157-0（6ES7157-0AC85-0XA0）。买它就是做化工厂/炼油厂老PA网段的MRO备件——这些地方DP/PA Link一挂，几十台PA变送器全离线，代价极大。
应用场景与行业案例
痛点： 我在一家炼油厂遇到过——S7-400H挂两套DP/PA Link各带二十几台PA质量流量计和压力变送器，某天IM 157背板触点氧化导致DP从站周期性掉站，PCS 7报”DP Slave Not Reachable”，整段PA仪表变灰。因为是老扩展温度版且停产，集成商翻遍华东找不到现货，临时飞线旁路部分非关键PA点保生产。这种故障隐蔽，Link模块LED还显示RUN绿——实际上是DP周期性超时。提前锁一块验证件比什么都值钱。
典型场景：
- 石油化工/精细化工PA现场总线——S7-400H + DP/PA Link + 本安Coupler(0AD82)接入FF/PA变送器、阀门定位器
- 水处理/制药过程控制——非本安Coupler(0AC82)带PA电磁流量计、分析仪表
- 老产线PCS 7系统MRO——不愿改网络拓扑，原位替换故障IM 157保系统连续运行
- 存量S7-300/400改造保留PA网段——新ET200M Y-Link需重组态，老Link直接换模块零改动
真实案例：
南方某PTA装置，S7-400H通过DP/PA Link（IM 157 + 2×0AC82 Coupler）带38台PA变送器。大修后上电Link报BF闪红，PA侧全无。先查Coupler供电OK，换Coupler无效，最后互换IM 157—通信恢复，确认原IM 157内部DP接口芯片老化。库房恰有一块测好的拆机-0AC82-0XA0（IM模块本身不分本安非本安，Coupler分），直接插回原机架恢复。后来仪控主任把DP/PA Link全套（IM+Coupler×2）列入A类备件清单。我常说：PA网段最脆弱的不是仪表是本安耦合链路里的那个IM 157——它沉默故障时，你看到的是几十台表同时”消失”。
常见问题解答 (FAQ)
Q1：6ES7157-0AC82-0XA0能单独用吗？和DP/PA Coupler啥关系？
不能单独用。IM 157是DP/PA Link的主控接口，必须插S7-300机架并右侧装配至少1个DP/PA Coupler（6ES7157-0AC82-0XA0非本安或0AD82-0XA0本安型）才构成完整Link。IM负责DP通信和协议映射，Coupler负责PA物理层驱动与总线供电。
Q2：停产了有替代吗？能直接升级吗？
官方新方案是用ET 200M IM 153-2（High Feature，6ES7153-2BAxx-0XB0）加DP/PA Coupler组成Y-Link，或FDC 157-0（6ES7157-0AC85-0XA0现场设备耦合器，PA直接挂，不需IM 157）。但Y-Link需重组态DP主站、重分配PA从站地址，老项目直接换同型号IM 157最省事。
Q3：Step7/TIA里怎么组态？GSD要单独装吗？
Step7 V5.5+自带DP/PA Link的HW目录（SIMATIC 300→DP→DP/PA Link→IM 157），直接拖入；TIA Portal通过GSDML导入（PCS 7库含）。组态时先放IM 157，再在右侧插槽加DP/PA Coupler，最后挂PA从站GSD。
